Курсовой проект на тему проектирование бульдозера-разрыхлителя

Национальный Транспортный Университет, кафедра "Дорожных машин", специальность «Подъемно-транспортные, строительные, дорожные, мелиоративные машины и оборудование». Курсовой проект МЗР, Киев 2013

1. Огляд існуючих конструкцій
2. Визначення основних параметрів
3. Тяговий розрахунок
4. Розрахунок системи управління
5. Розрахунок деталей на міцність
6. Розрахунок на міцність вісі обертання (пальців) стійки зуба і наконечника
7.Розрахунок техніко-економічних показників

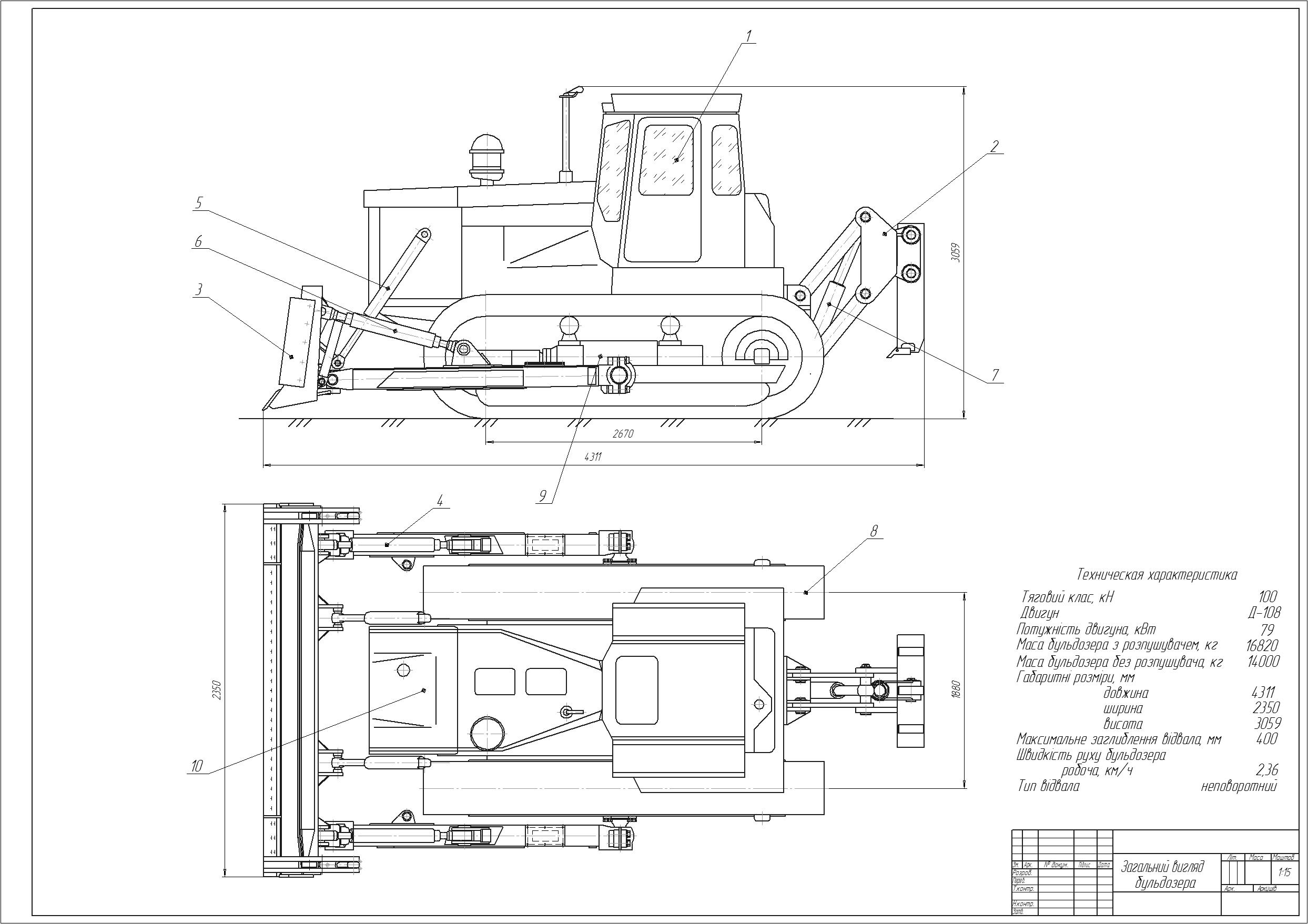

Технічні характеристики
Трактора
Тип – гусеничний промисловий;
Тяговий клас – 100;
Двигун – Д – 108;
Швидкість руху, км⁄год
вперед : 2,36 – 10,13
назад : 2,79 – 6,37
Габаритні розміри , мм:
довжина – 4311;
висота – 3059;
ширина – 2350;
база – 2136;
Маса трактора – 14100 кг;
Розпушувального обладнання
Число зубів розпушувача – 3;
Ширина наконечника зуба – 90 мм;
Основний кут розпушення «γ» при найбільшому опусканні зуба - 〖45〗^о;
Найбільше заглиблення зубів розпушувача -780 мм;
Найбільший кут в’їзду - 〖18〗^о;
Виліт зубів d_2=1800 мм;
Маса розпушувального обладнання – 2820 кг.
