Дорожный каток с оборудованием для рубки нарезанных полос в асфальтобетонном покрытии

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2015

Масса катка, т 14
Ширина уплотняемой полосы, мм 2000
Диаметр вибровальца, мм 1600
Линейное давление вальца, Н/см 32
Пневмокалёса, шт 2
Колическво ведущих осей, шт 2
Максимальная рабочая скорость, км/ч 5,5
Двигатель Тип Дизельный
Модель ЯМЗ-236Г2-1
Мощность, кВт 110
Устройство для рубки нарезанной полосы в а/б покрытии
Масса устройства, кг 850
Диаметр вальца, мм 450
Глубина прорезаемого слоя а/б, мм 65
Ширина прорезаемой полосы а/б, мм 500...1900

Состав: Общий вид (ВО), Гидросхема, Навесное оборудование (СБ) Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Дорожный каток с оборудованием для рубки нарезанных полос в асфальтобетонном покрытии

Гидравлическая схема на печать.cdw

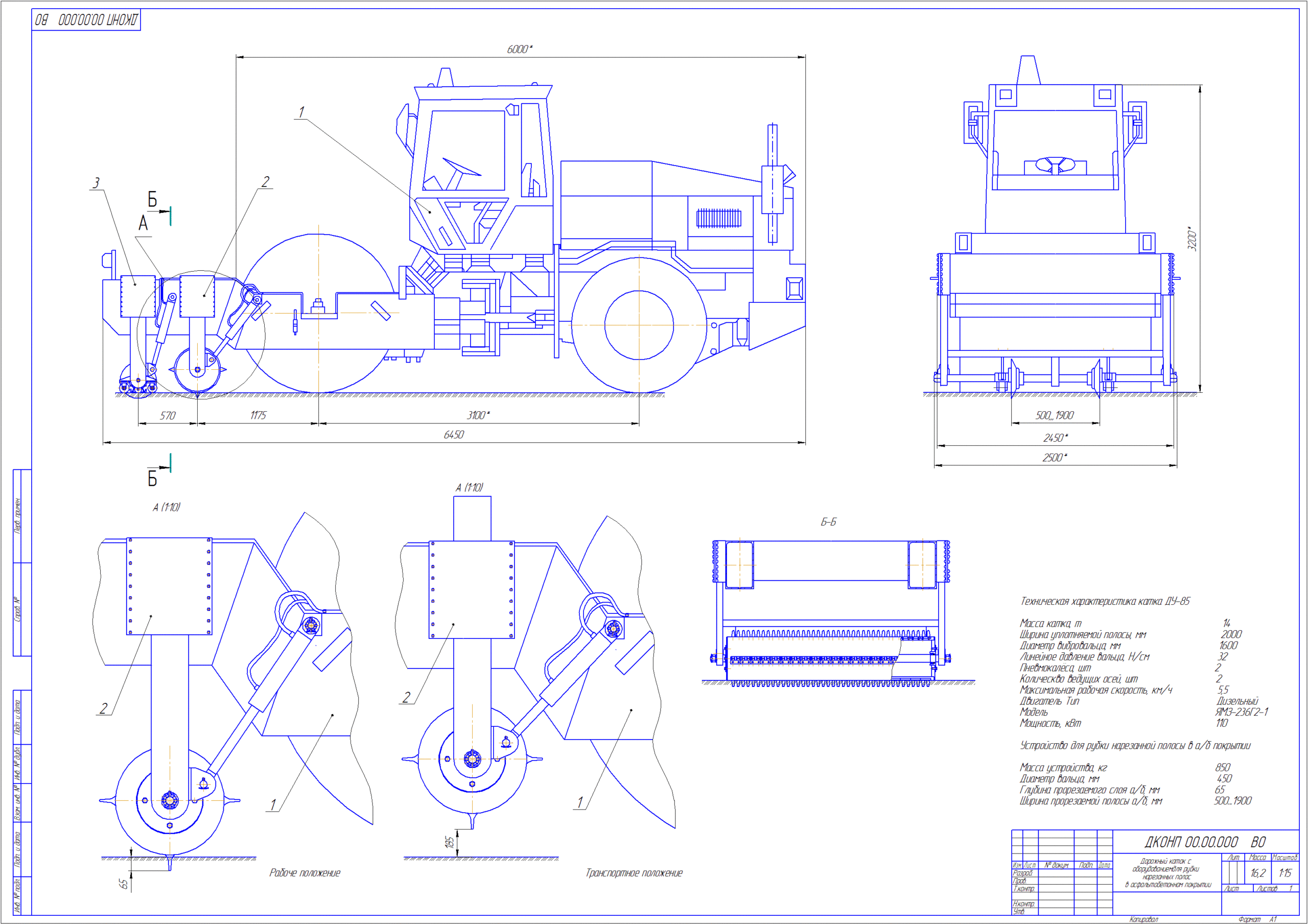

Каток общий вид на печать.cdw
Навесное оборудование на печать.cdw
Спецификация 1.spw
Спецификация 2.spw
