КОМПАС 3D 18

Каток вибрационный

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2015

Техническая характеристика
1.Тип виброкатка полуприцепной вибрационный
2.Тип тягача Т150-К
3.Тип вибратора механический, направленного действия
4.Амплитуда вынуждающей силы, кН 150
5.Частота колебаний, мин 1200
6.Статический момент масс, дебалансов, кН  см 40
7.Привод электровозбудителя электромеханический

1.Диаметр вальца, мм 1300
2.Ширина вальца, мм 1800
3.Предельный угол наклона (керн), град. 15
4.Предельный угол поворотов в каждую сторону, град. 85
5.Рабочая скорость, км/час 4
6.Транспортная скорость, км/час 17
7.Масса (без тягача), кг 7000

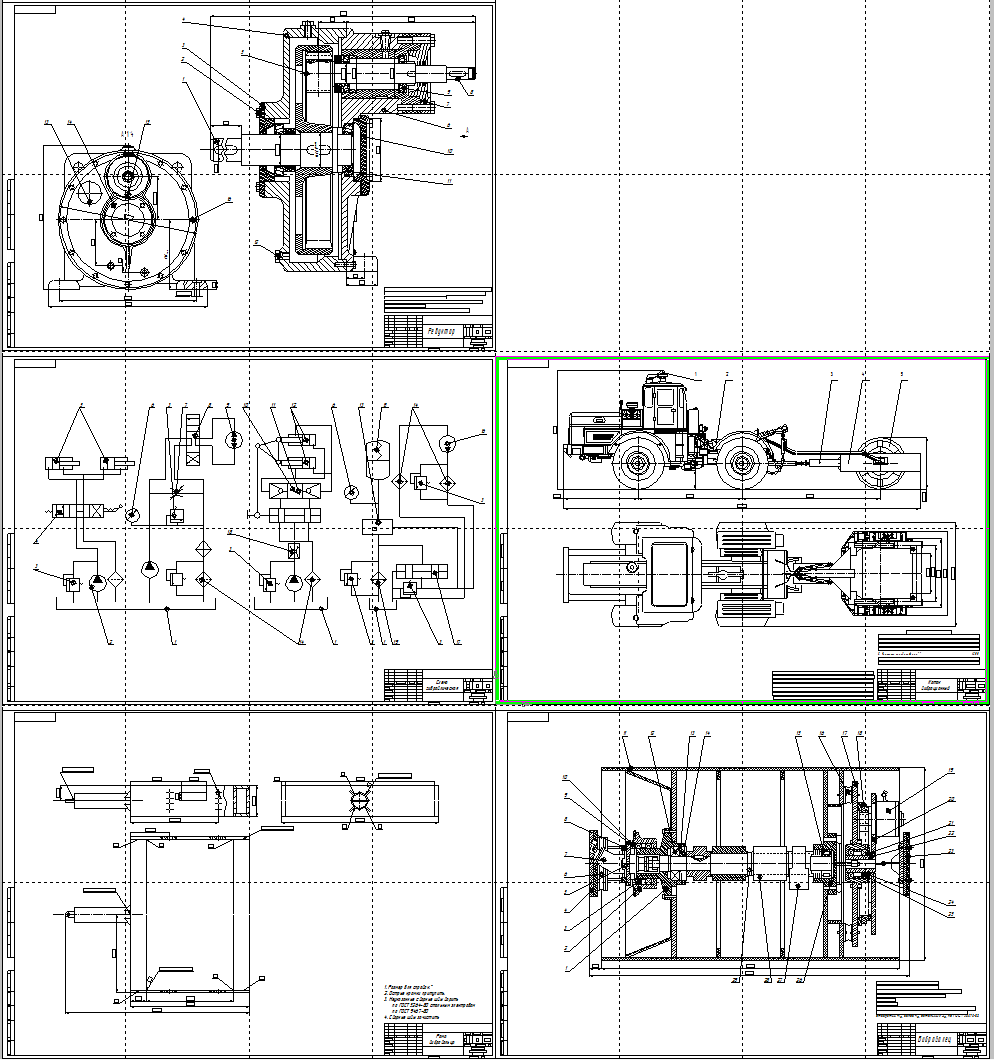

Состав: Общий вид (ВО), Гидравлическая схема, Вибровалец (СБ), Рама вибровальца (СБ), Редуктор (СБ), Спецификации Язык документа

Софт: КОМПАС-3D 16 S2

Сайт: www

Просмотр файлов
Спецификация вибровалец 1.doc
Спецификация редуктор.doc
Спецификация рама гидронасоса.doc
Спецификация каток вибрационный.doc
1_.cdw
Рама вибровальца.cdw
Чертеж.cdw
1_奬.cdw
Пневмокаток11.cdw
