Экскаватор-траншеекопатель на базе Беларус-1502 многоковшовый роторный полунавесной

УО БГСХА Кафедра Мелиоративных машин
Курсовой проект по дисциплине "Мелиоративные машины"
На тему: "Экскаватор-траншеекопатель многоковшовый роторный полунавесной"
Горки 2017

Исходные данные: Производительность 500м3/ч, Глубина копания 2,2м, ширина траншеи 0,85м, Категория грунта 3
В данной работе производиться проектирование роторного экскаватора траншеекопателя, с выбором всех основных параметров и самого трактора.

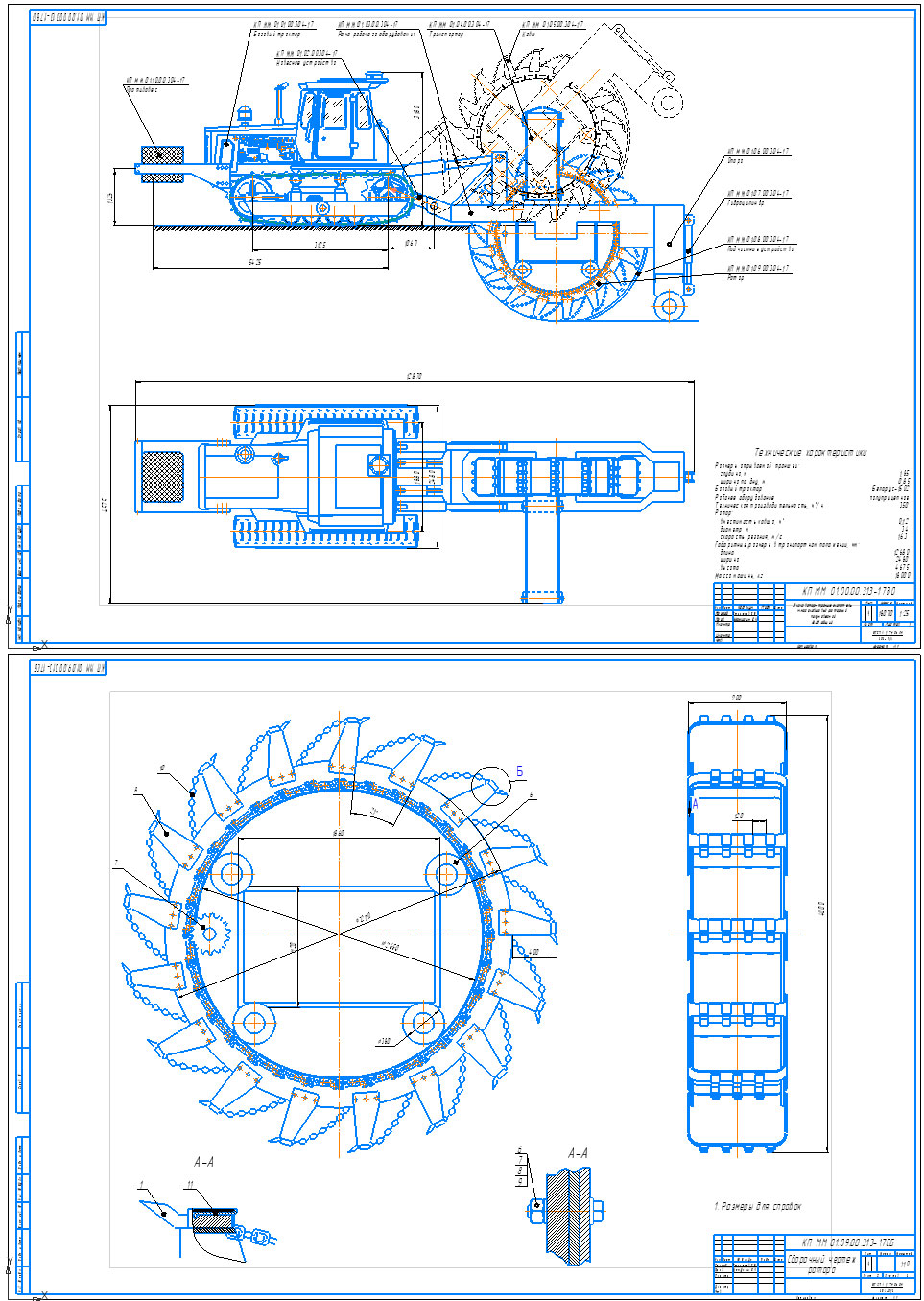

Графическая часть показыает схему навески, сборочный чертеж, и деталировку нескольких основных частей.

Размеры отрываемой траншеи:
глубина, м 1,85
ширина по дну, м 0,85
Базовый трактор Беларус-1502
Рабочее оборудование полуприцепное
Техническая производительность, м/ч 350
Ротор:
вместимость ковша, м 0,12
диаметр, м 3,4
скорость резания, м/с 1,63
Габаритные размеры в транспортном положении, мм:
длина 12680
ширина 2480
высота 4675
Масса машины, кг 18000

Содержание
Введение
1. Аналитический обзор конструкций машин
2. Описание принципа действия принятой конструкции
3. Расчет основных параметров
4. Расчет мощности и сил, действующих на рабочее оборудование
5. Тяговые расчеты
6. Статические расчеты
7. Подбор гидроцилиндров
8. Прочностные расчеты
Литература

Состав: Общий вид (ВО), Сборочный чертеж ротора(СБ), Деталировка (зуб, арка, гнездо, диск, зубчатый сектор), Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 16 SP1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор-траншеекопатель на базе Беларус-1502 многоковшовый роторный полунавесной

Деталировка/
Деталировка/КП ММ 01.09.01.313-17 Зуб.cdw
Деталировка/КП ММ 01.09.02.313-17 Арка.cdw
Деталировка/КП ММ 01.09.03.313-17 Гнездо.cdw
Деталировка/КП ММ 01.09.04.313-17 Диск.cdw
Деталировка/КП ММ 01.09.05.313-17 Зубчатый сектор.cdw
Записка Моя.docx
КП ММ 01.00.00.313-17ВО.cdw
КП ММ 01.05.00.313-17СБ.cdw
Спецификация .cdw.spw
