Экскаватор-траншеекопатель многоковшовый роторный полуприцепной

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ
СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра мелиоративных и строительных машин
КУРСОВОЙ ПРОЕКТ на тему Экскаватор-траншеекопатель многоковшовый роторный полуприцепной
по дисциплине Мелиоративные машины
Горки 2017

В соответствии с заданием высота ротора Н = 2,5 м. Диаметр ротора D зависит от заданной глубины траншеи Н.

СОДЕРЖАНИЕ
Введение
1. Аналитический обзор конструкций машин
2. Описание принципа действия принятой конструкции
3. Расчет основных параметров
4. Расчет мощности и сил, действующих на рабочее оборудование
5. Тяговые расчеты
6. Статические расчеты
7. Подбор гидроцилиндров
7.1. Расчет гидроцилиндров подъема рабочего оборудования
7.2. Выбор насоса гидросистемы
8. Прочностные расчеты
8.1. Прочностной расчёт зуба ковша
8.2. Расчет болтового соединения
8.3. Расчёт сварного шва, крепящего гнездо зуба
9. Заключение
Литература

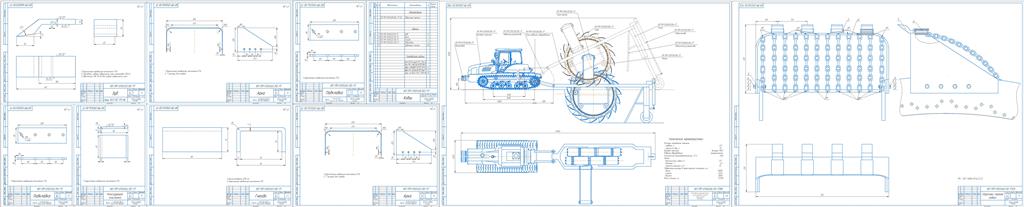

Состав: Зуб, подкладка, арка, гнездо, деталировка (зуб, арка, подкладка, фиксирующая пластинка, гнездо), сборочный чертеж ковша, общий вид (трактор с прицепным рабочим оборудованием в рабочем и транспортном положении), спецификация Язык документа

Софт: КОМПАС-3D 16SP1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Экскаватор-траншеекопатель многоковшовый роторный полуприцепной

Zub.cdw
общий вид готовый печать.cdw
Сборочный готовый печать.cdw
Detalirovka готовое печать.cdw
KP_MM_01_09_02_313-17_Gnezdo.cdw
KP_MM_01_09_03_313-17_Arka.cdw
KP_MM_01_09_04_313-17_Podkladka.cdw
Spetsifikatsia_cdw.spw
Пояснительная записка.docx
