КОМПАС 3D 18

Роторный траншеекопатель

Сибирский государственный университет путей сообщения
Кафедра «Подъемно траспортные, путевые, строительные и дорожные машины»
Чертежи курсового проекта по дисциплине «Строительные и дорожные машины»
На тему "Роторный траншеекопатель"
Новосибирск 2015

В данной работе представлен кусочек пояснительной записке с описанием кинематической схемы.

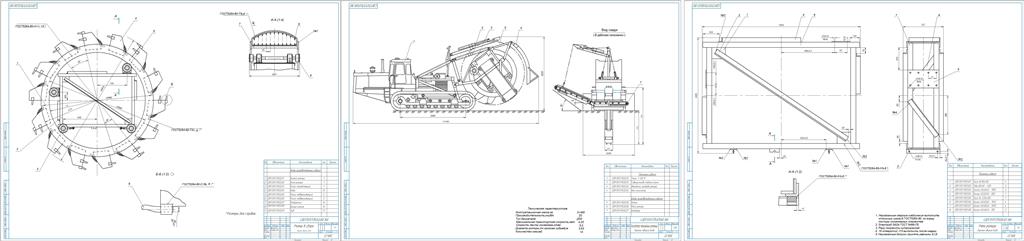

Графическая часть содержит чертежи общего вида машины, ротора и рамы ротора.
Курсовой проект содержит 3 листа формата А1 графической части и 24 листа пояснительной записки.
Техническая характеристика:
Эксплуатационная масса,кг - 31 400;
Производительность м3/час - 50;
Тип двигателя - Д50
Максимальная транспортная скорость км/ч - 4,25
Скорость ленты конвейера - м/сек - 5,0
Диаметр ротора (по кромкам зубьев),м -3,83
Количесто ковшей -14.

Состав: Экскаватор траншейный роторный(ВО), Ротор в сборе (ВО), Рама ротора(Во), Роторный траншеекопатель(ПЗ) Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
СДМ/Рама ротора Чертеж общего вида _ СДМ.13.М.1.15.00.03 ВО.cdw
СДМ/Рама ротора Чертеж общего вида _ СДМ.13.М.1.15.00.03 ВО.cdw.bak
СДМ/Роторный траншеекопатель.docx
СДМ/Содержание.docx
СДМ/Титульник.docx
СДМ/Чертеж общего вида _ СДМ.13.М.1.15.00.00 ВО.cdw
СДМ/Чертеж общего вида _ СДМ.13.М.1.15.00.00 ВО.cdw.bak
СДМ/Экскаватор траншейный роторный Чертеж общего вида _ СДМ.13.М.1.15.00.001 ВО.cdw
СДМ/Экскаватор траншейный роторный Чертеж общего вида _ СДМ.13.М.1.15.00.001 ВО.cdw.bak
