Роторный траншеекопатель на базе ХТЗ-181

Сибирский государственный университет путей сообщения
Кафедра "Подъёмно-транспортные, путевые, строительные и дорожные машины"
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему "Траншеекопатель роторный"
Новосибирск 2013

В данном проекте рассматривается роторный траншеекопатель. Произведен расчёт основных параметров, определение основных параметров рабочего органа, расчет несущей способности и жесткости рамы рабочего органа, определение основных параметров механизма подъёма рабочего органа.

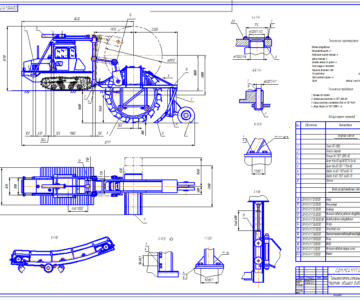

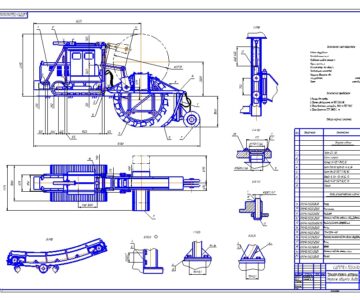

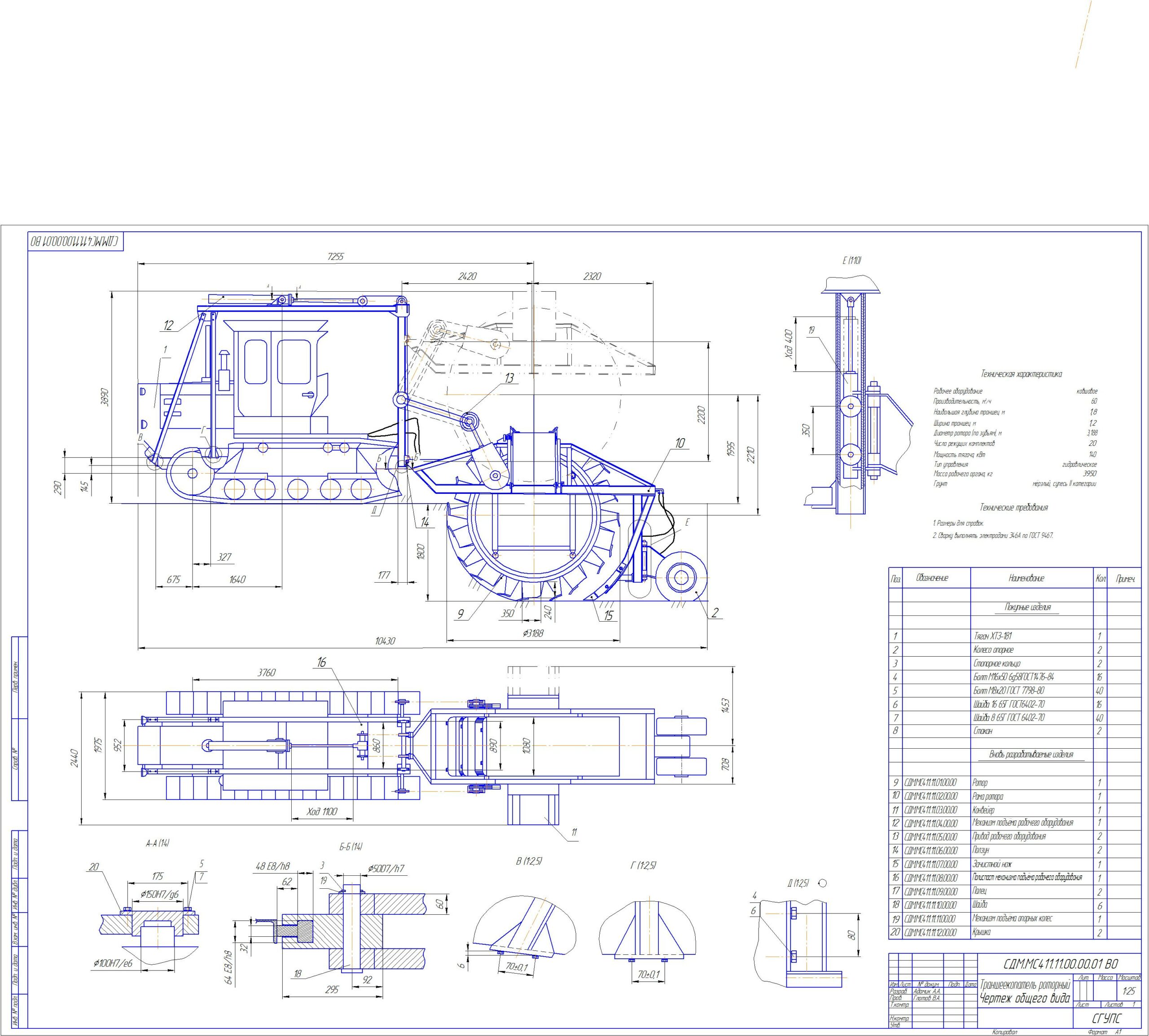

Графическая часть содержит чертежи общего вида траншеекопателя и механизма подъема рабочего органа.
Курсовой проект содержит 2 листа формата А1 графической части, 34 страницы пояснительной записки, содержащей 9 рисунков, 10 источников, 2 таблицы.
Роторный траншеекопатель - это самоходная землеройная машины непрерывного действия с рабочим органом в виде колеса (ротора), вращающего в плоскости, совпадающей с направлением рабочего перемещения всей машины или незначительно отклоняющейся от неё.
Все операции рабочего цикла (разработка грунта, транспортирование, разгрузка грунта) выполняются одновременно.
Они предназначены для рытья траншей под кабели, нефтепроводы, трубопроводы канализаций и другие коммуникации.
В обычном исполнении экскаваторы разрабатывают в грунтах I-IV категорий траншеи прямоугольного профиля. Данные экскаваторы применяются как в летнее, так и в зимнее время.

В конструкторской части был разработан роторный траншеекопатель на базе гусеничного тягача ХТЗ-181.

Техническая характеристика:
Рабочее оборудование-ковшовое
Производительность,м/ч-60
Наибольшая глубина траншеи,м-1,8
Ширина траншеи,м-1,2
Диаметр ротора (по зубьям), м-3,188
Число режущих комплектов-20
Мощность тягача, кВт-140
Тип управления - гидравлическое
Масса рабочего органа, кг - 3950
Грунт-мерзлый, 2 категории.
