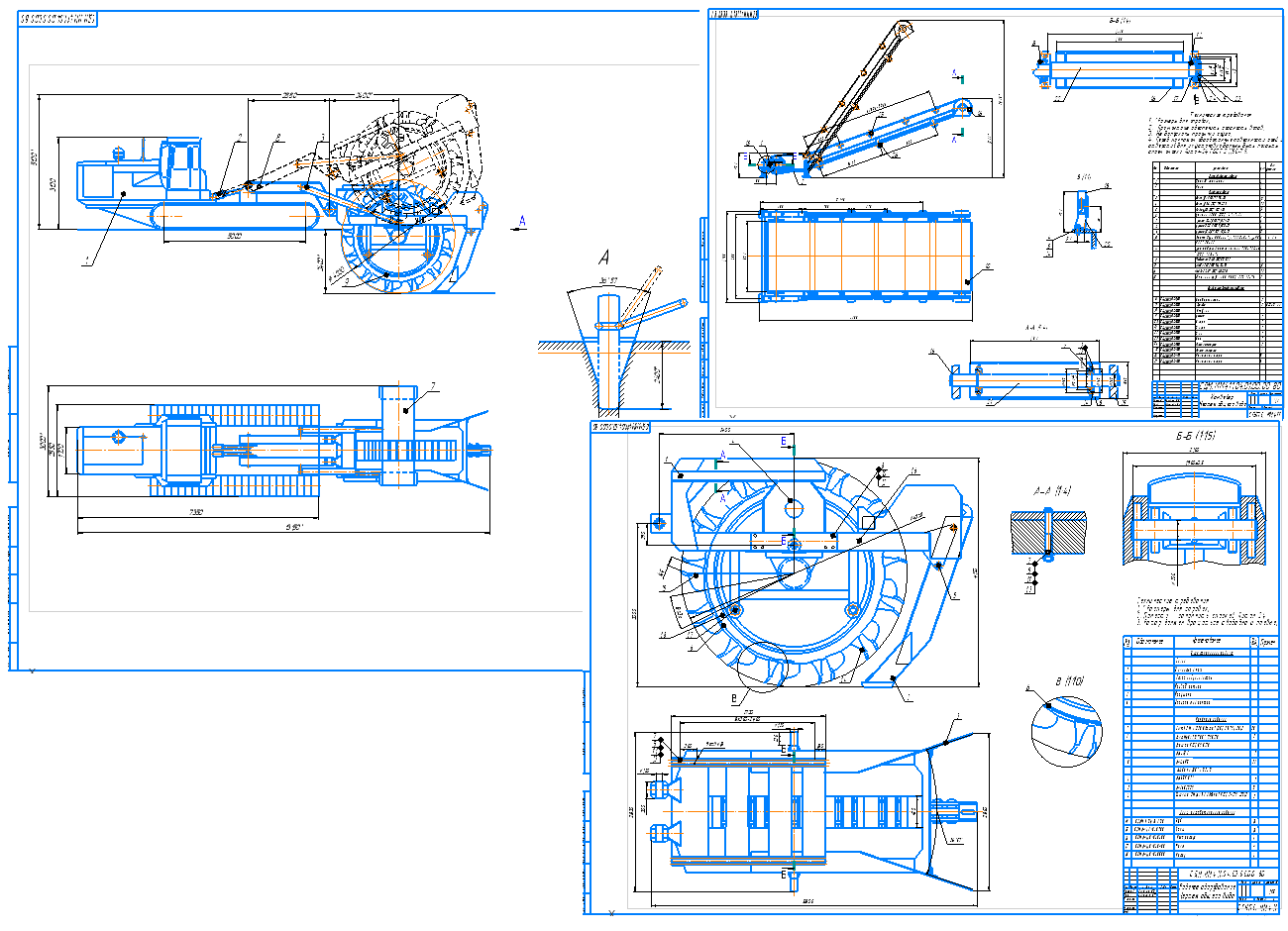

Траншеекопатель роторный прототип Tesmec 775 DT Bucket Wheel

Сибирский государственный университет путей сообщения
Кафедра «Подъемно-транспортные, путевые, строительные и дорожные машины»
Курсовой проект по дисциплине «Строительные дорожные машины»
На тему: "Траншеекопатель роторный"
Новосибирск 2020

Исходные данные:
Рабочее оборудование - Ковшовое;
Скорость рабочего хода V=0,80 м/с;
Глубина копания h=2,4 м;
Ширина траншеи по дну b=0,5 м;
Система управления - гидравлическая;
Привод - гидромеханический;
Прототип - Tesmec 775 DT Bucket Wheel;
Грунт - мёрзлый, песок влажностью w= 11%, глубина промерзания 2,2 м, температура на поверхности Т= -16градусов по Цельсию.
В данной работе проектируется ковшовое рабочее оборудование роторного траншеекопателя. Составляется кинематическая схема, определяются скорости рабочего и транспортного хода, основные параметры рабочего органа, рассчитывается механизм подъёма рабочего органа и ленточного конвейера, рассчитывается рама рабочего органа.
Содержание
1.Описание прототипа
2.Составление кинематической схемы
2.1Описание работы по кинематической схеме
3.Определение производительности и скоростей рабочего хода
4.Определение основных параметров рабочего органа
4.1Диаметр ротора и основная скорость вращения
4.2Проектирование схемы размещения резцов
5.Расчет сопротивления грунта резанию и проверка достаточной мощности двигателя
5.1Сопротивление грунта резанию
6.Расчет механизма подъема рабочего органа
7.Расчет основных параметров ленточного конвейера
8.Расчет рамы рабочего оборудования
9.Основные правила техники безопасности производства траншейных работ
Список использованных источников
