Фреза дорожная на базе Bobcat

СГТУ, сНТС-41, 2019 год, Дисциплина: "Строительные и дорожные машины", практическое задание по исходным данным.

Только чертежи, без записки и расчетов.

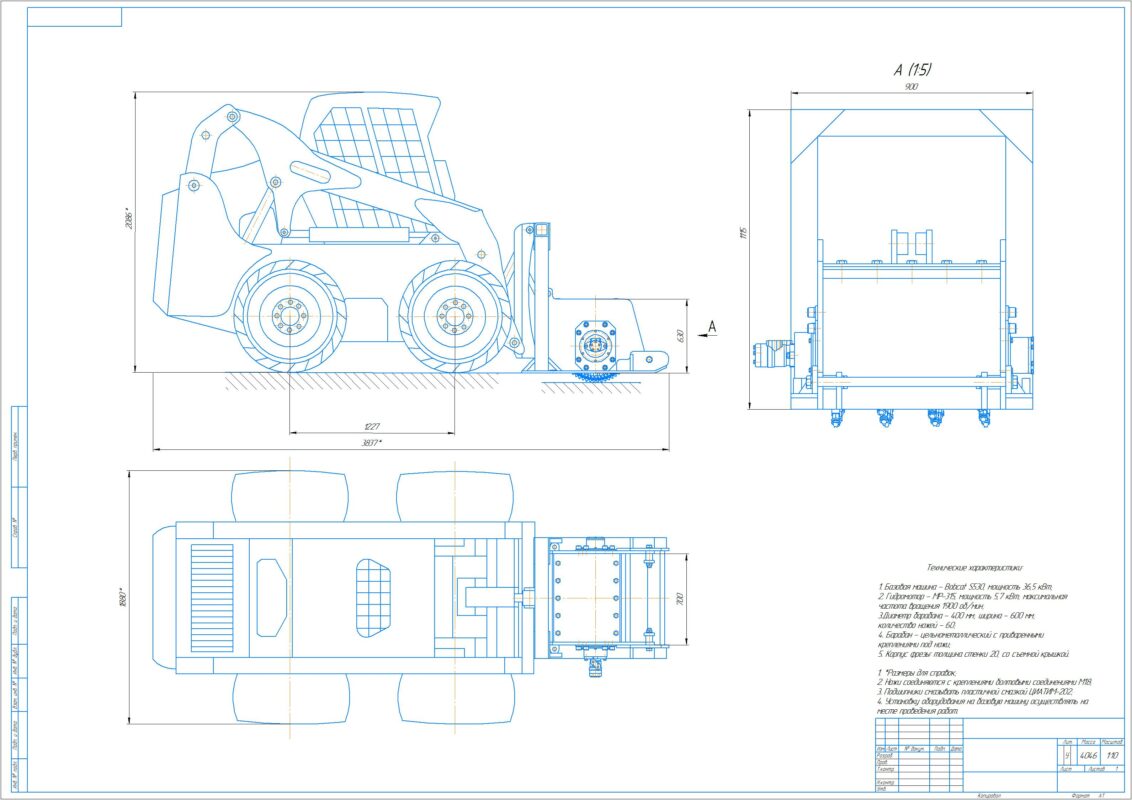

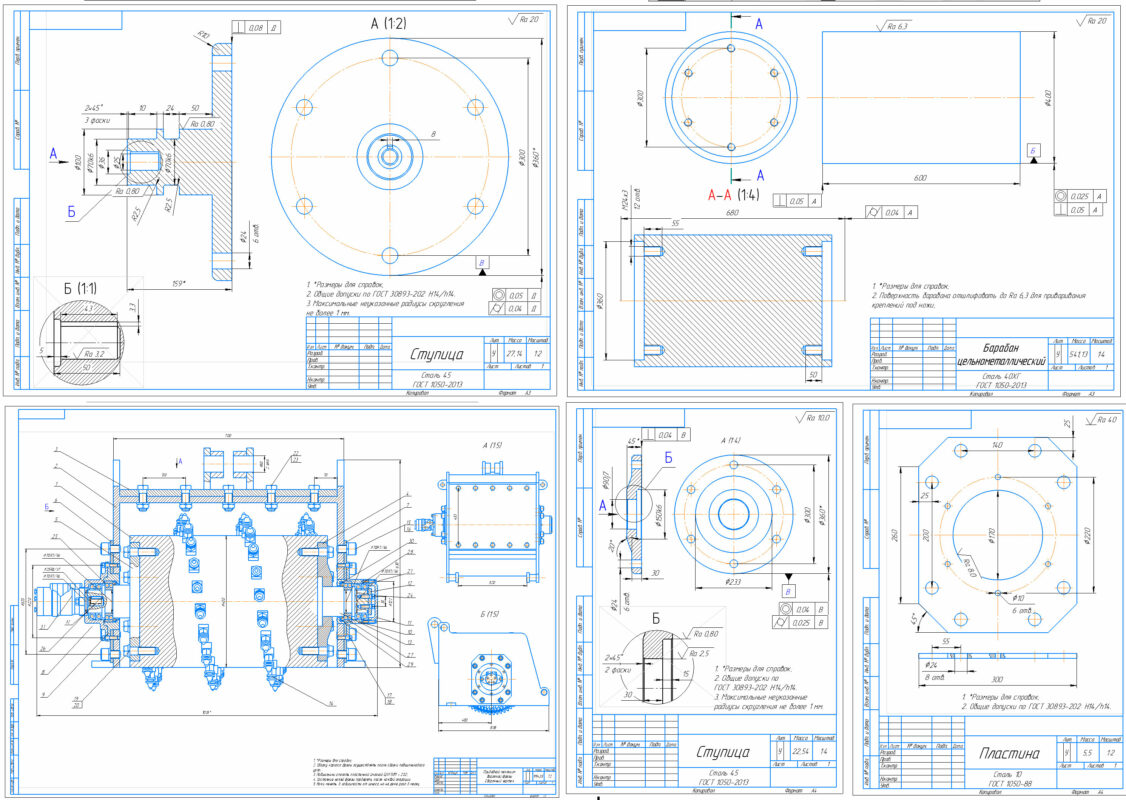

Практическое задание на тему "Дорожная фреза на базе Bobcat". Исходные данные для выполнения практического задания описаны ниже. Состоит из общего вида на машине, общего вида оборудования, сборочного чертежа исполнительного устройства и рабочих чертежей некоторых деталей.

1. Базовая машина - Bobcat S530, мощность 36,5 кВт;
2. Гидромотор - МР-315, мощность 5,7 кВт; максимальная
частота вращения 1900 об/мин;
3.Диаметр барабана - 400 мм; ширина - 600 мм;
количество ножей - 60;
4. Барабан - цельнометаллический с приваренными
креплениями под ножи;
5. Корпус фрезы: толщина стенки 20, со съемной крышкой
