Клиновой отвал (Бабочка)

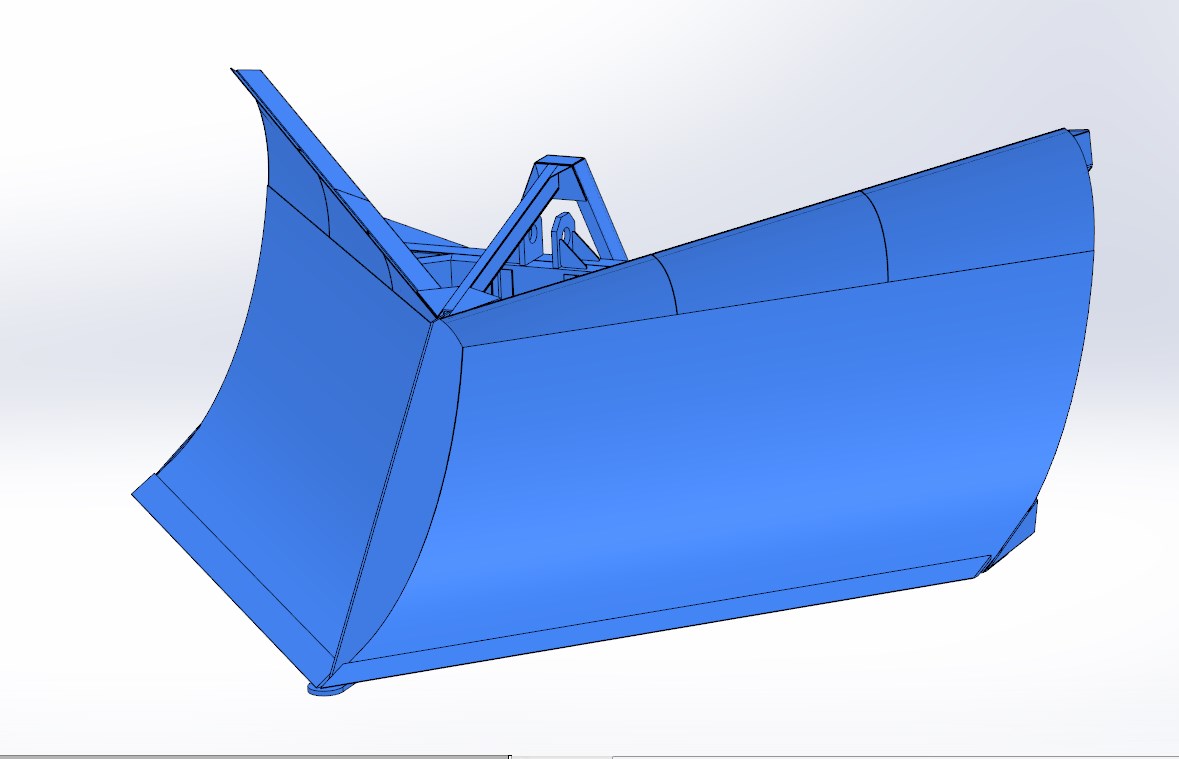

Клиновой отвал для расчистки снежных завалов, аналог устанавливается на К700.

Состав: Сборочные чертежи со спецификациями, деталировка, 3Д модель

Софт: SolidWorks 2020

Файлы:

Каталог
Транспорт
Строительные, специальные и дорожные машины
Клиновой отвал (Бабочка)

ОК.00.03.001 Швеллер 12П.SLDPRT

ОК.00.02.001 Швеллер 30П.SLDPRT

ОК.00.00.002 Боковой лист.SLDDRW

ОК.00.00.011-01 Нож.SLDPRT

ОК.00.03.002 Пластина верхняя.SLDPRT

ОК.00.00.009 Косынка передняя верхняя.SLDDRW

ОК.00.04.005-01 Швеллер 30П угловой.SLDPRT

ОК.00.01.003 Косынка.SLDPRT

ОК.00.00.008 Заглушка.SLDDRW

ОК.00.00.005 Лыжа.SLDDRW

ОК.00.05.001 Швеллер 10П.SLDPRT

ОК.00.00.004-01 Уголок нижний.SLDPRT

ОК.00.04.000 Кронштейн верхний.SLDASM

ОК.00.04.003 Швеллер 30П малый.SLDDRW

ОК.00.04.000 Кронштейн верхний.slddrw

ОК.00.00.005 Лыжа.SLDPRT

ОК.00.02.000 Кронштейн нижний.SLDDRW

ОК.00.00.011 Нож.SLDPRT

ОК.00.04.004 Косынка.SLDPRT

ОК.00.00.007 Лыжа средняя.SLDDRW

ОК.00.00.007 Лыжа средняя.SLDPRT

ОК.00.03.002 Пластина верхняя.SLDDRW

ОК.00.03.005 Кронштейн.SLDPRT

Зеркально отразитьОК.00.00.006 Профиль верхний.SLDPRT

ОК.00.03.004 Пластина торцевая.SLDPRT

ОК.00.02.000 Кронштейн нижний.SLDASM

ОК.00.03.007 Заглушка.SLDPRT

ОК.00.00.009 Косынка передняя верхняя.SLDPRT

ОК.00.03.000 Кронштейн несущий.SLDASM

ОК.00.01.000 Кронштейн в сборе.SLDASM

ОК.00.03.003 Пластина нижняя.SLDDRW

ОК.00.04.001 Швеллер 30П.SLDPRT

ОК.00.00.005-01 Лыжа.SLDPRT

ОК.00.03.000 Кронштейн несущий.SLDDRW

ОК.00.00.003 Верхний лист.SLDDRW

ОК.00.00.004 Уголок нижний.SLDDRW

ОК.00.00.008 Заглушка.SLDPRT

ОК.00.00.001 Передний лист (осн.).SLDDRW

ОК.00.00.010 Косынка.SLDPRT

ОК.00.05.001 Швеллер 10П.SLDDRW

ОК.00.00.000 Отвал клиновой.SLDASM

ОК.00.00.010 Косынка.SLDDRW

ОК.00.00.002-01 Боковой лист.SLDPRT

ОК.00.04.004 Косынка.SLDDRW

ОК.00.04.003 Швеллер 30П малый.SLDPRT

ОК.00.00.000 Отвал клиновой.SLDDRW

ОК.00.04.002 Петля.SLDDRW

ОК.00.01.000 Кронштейн в сборе.slddrw

ОК.00.03.006 Пластина.SLDPRT

ОК.00.00.006 Профиль верхний.SLDDRW

ОК.00.00.003-01 Верхний лист.SLDPRT

ОК.00.01.003 Косынка.SLDDRW

ОК.00.01.002 Уголок.SLDPRT

ОК.00.00.001 Передний лист (осн.).SLDPRT

ОК.00.04.005 Швеллер 30П угловой.SLDDRW

ОК.00.00.006 Профиль верхний.SLDPRT

ОК.00.04.005 Швеллер 30П угловой.SLDPRT

ОК.00.00.011 Нож.SLDDRW

ОК.00.00.003 Верхний лист.SLDPRT

ОК.00.00.002 Боковой лист.SLDPRT

ОК.00.00.001 Передний лист.SLDPRT

ОК.00.03.005 Кронштейн.SLDDRW

ОК.00.04.002 Петля.SLDPRT

ОК.00.03.006 Пластина.SLDDRW

ОК.00.00.004 Уголок нижний.SLDPRT

ОК.00.03.003 Пластина нижняя.SLDPRT

ОК.00.02.002 Пластина.SLDPRT
