Компоновка Н-образного рабочего оборудования фронтального погрузчика ТО-18А

Северный арктический федеральный университет им. М.В. Ломоносова
Кафедра Проектирование подъемно-транспортного и технологического оборудование
Курсовая работа по дисциплине "Конструкция подъемно-транспортных, строительных, дорожных средств и оборудования"
На тему: "Компоновка Н-образного рабочего оборудования фронтального погрузчика на базе ТО-18А"
Северодвинск 2018

Цель работы – компоновка фронтального погрузчика.
Для этого должны быть решены следующие задачи:
- разработка нового оборудования для подъема штучных грузов (траверсы и крюка).
- расчет гидроцилиндров управления операциями подъема-опускания стрелы.
- проверка металлоконструкции стрелы по новым нагрузкам.

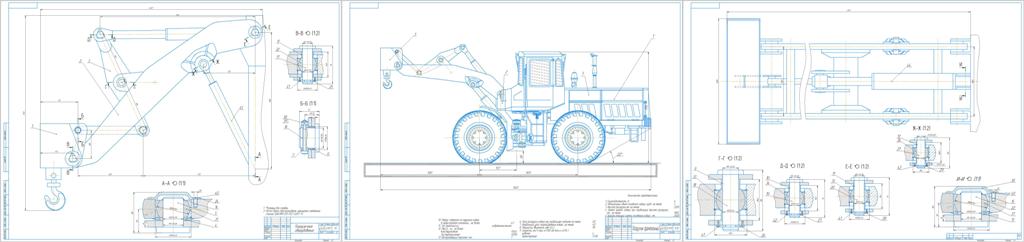

Графическая часть содержит Общий вид погрузчика фронтального, Погрузочное оборудование, Погрузочное оборудование с узлами в разрезе.
Введение
1. Анализ существующих конструкций
1.1. Aнализ существующего номенклатурного ряда одноковшовых погрузчиков ………………………………………………………………
1.2. Анализ существующих конструкций рабочего оборудования
2. Техническое предложение
3. Проектировочные расчеты
3.1. Расчет рычажной системы погрузчика
3.2. Расчет гидропривода фронтального погрузчика
3.3. Расчет металлоконструкции стрелы
Заключение
Список использованной литературой
Приложения
