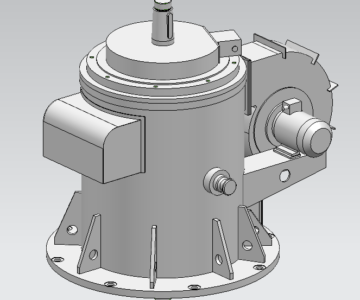

Механизм поворота платформы экскаватора ЭКГ-8И

0
8
2246
17
0
100

Белорусский национальный технический университет
Кафедра горного дели и инженерной экологии
Дипломный проект
На тему :"Механизм поворота платформы экскаватора ЭКГ-8И"

Тема дипломного проекта – механическое оборудование НКГОКа. Механизм поворота платформы экскаватора ЭКГ-8И.
Цель дипломного проекта – изучить механическое оборудование НКГОКа. Рассмотреть механизм поворота платформы экскаватора ЭКГ-8И.
Задачи дипломного проекта:
1. Рассмотреть назначение и область применения экскаватора ЭКГ-8И;
2. Описать конструкцию машины
3. Проанализировать недостатки в работе машины
4. Рассмотреть авторские свидетельства
5. Предложить мероприятия по модернизации экскаватора ЭКГ-8И. Совершить расчеты по модернизации.
6. Рассмотреть монтаж, эксплуатацию и ремонт экскаватор ЭКГ-8И.
7. Охарактеризовать ремонтное хозяйство цеха ЦРО НКГОКа.
8. Рассчитать экономический эффект от предлагаемой реконструкции механизма поворота экскаватора ЭКГ-8И.
9. Разработать ряд мероприятий по обеспечению безопасности труда и снижению вредных выбросов в атмосферу.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЭКСКАВАТОРА ЭКГ-8И

Емкость ковша м3 8
Расчетная продолжительность рабочего цикла сек 26
Среднее удельное давление на грунт при передвижении кгс/см2 2,08
Габаритные размеры
- длина стрелы м 13,35
- угол наклона стрелы град 47
- наибольший радиус копания r м 18,40
- высота копания при наибольшем радиусе копания Н4 м 8,00
- наибольший радиус копания на уровне стояния r2 м 12,00
- наибольшая высота копания Н м 13,20
- наибольшая высота выгрузки Н1 м 8,60
- радиус выгрузки при наибольшей высоте выгрузки r4 м 15,60
- наибольший радиус выгрузки r1 м 16,30
- высота выгрузки при наибольшем радиусе выгрузки Н2 м 5,70
- радиус, описываемый хвостовой частью r3 м 7,78
- просвет под поворотной платформой Н3 м 2,7
- ширина кузова м 6,51
- ширина экскаватора габаритная м 7,69
- высота экскаватора без стрелы м 11,55
- длина гусеничного хода м 8,10
- ширина гусеничного хода м 6,98
- ширина гусеничной цепи м 1,40
Расчетная масса экскаватора (без балласта противовеса, запасных частей и инструмента) тс 337
Вес противовеса 35-40


Сообщить о проблеме
Автор
user-avatar Алексей
Дата
14.02.2020
Язык
Русский
Состав

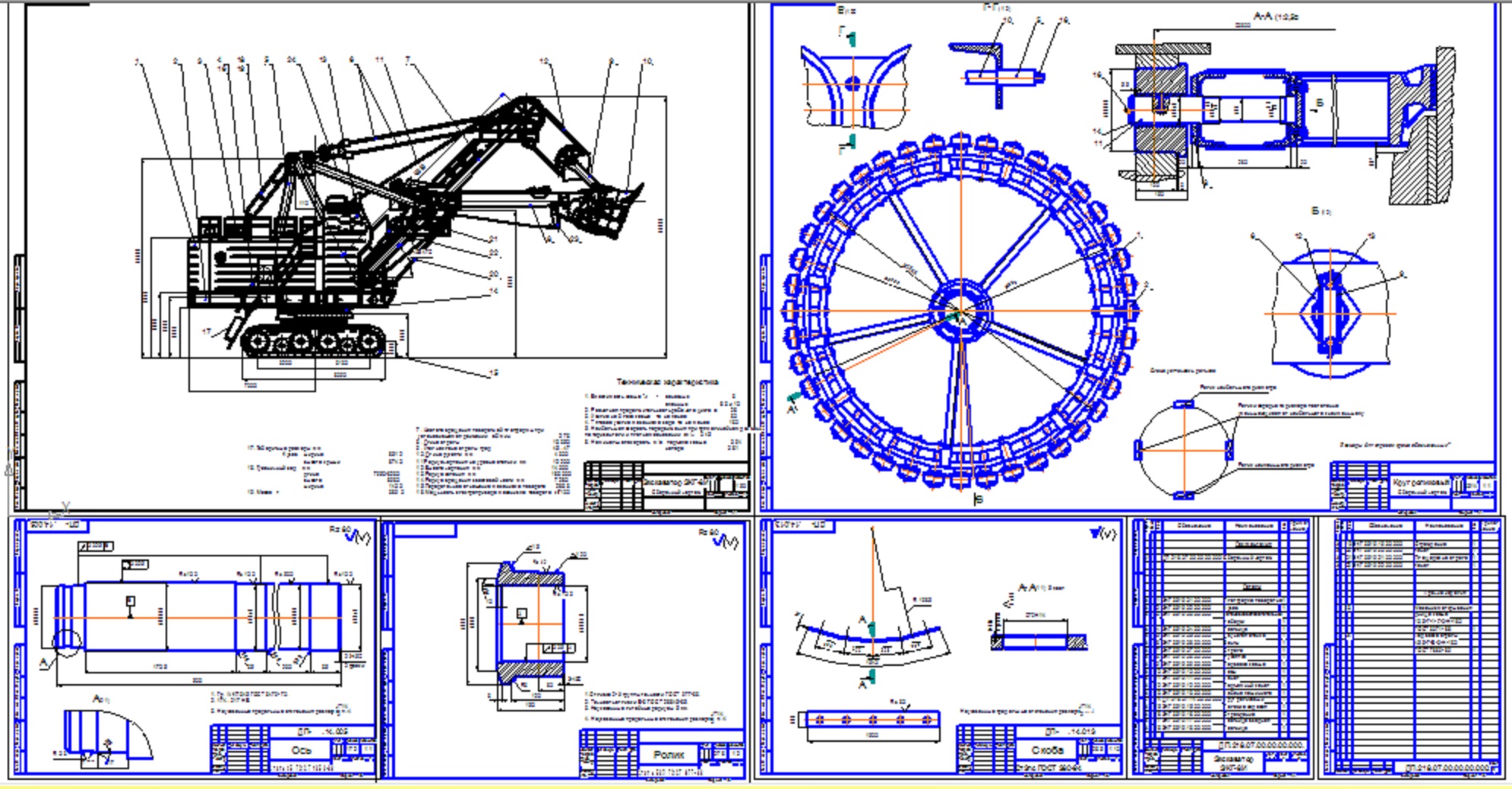

Карта смазки (А1), Экскаватор ЭКГ-8И (СБ), Экскаватор ЭКГ-8И спецификация, Круг роликовый спецификация, Круг роликовый (СБ), Ось, Ролик, Сепаратор спецификация, ПЗ
