Расчёт механизма поворота ЭКГ-10

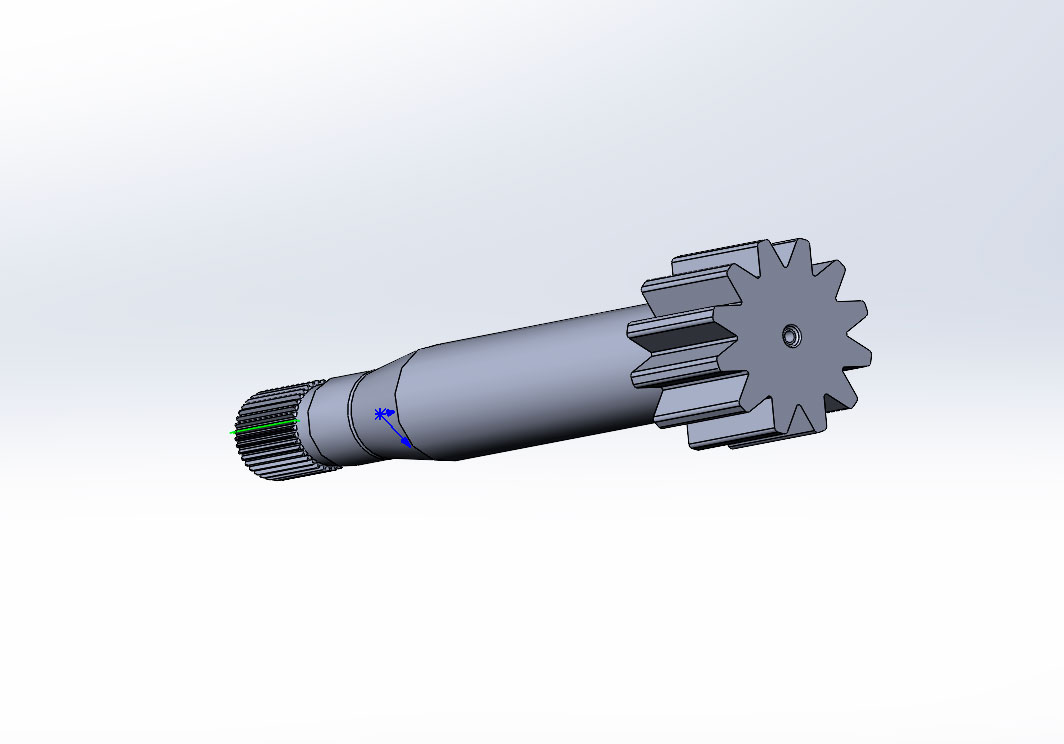

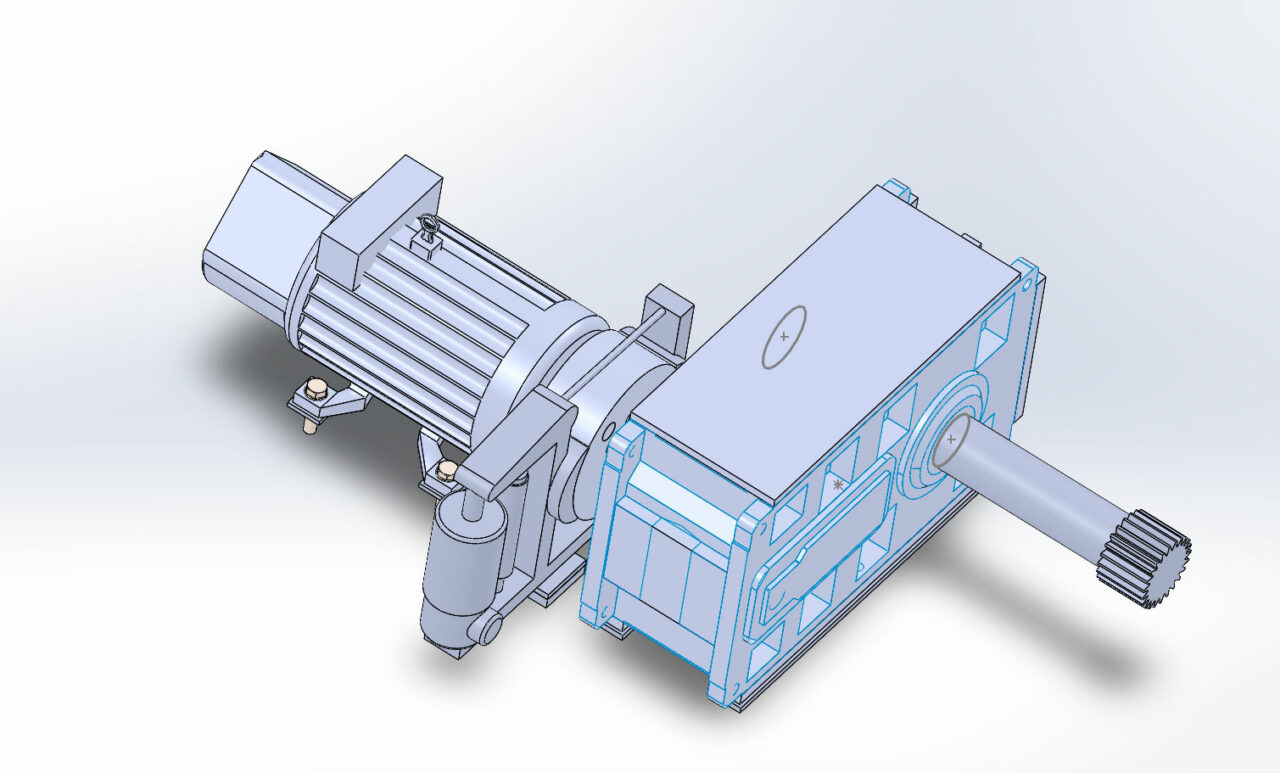

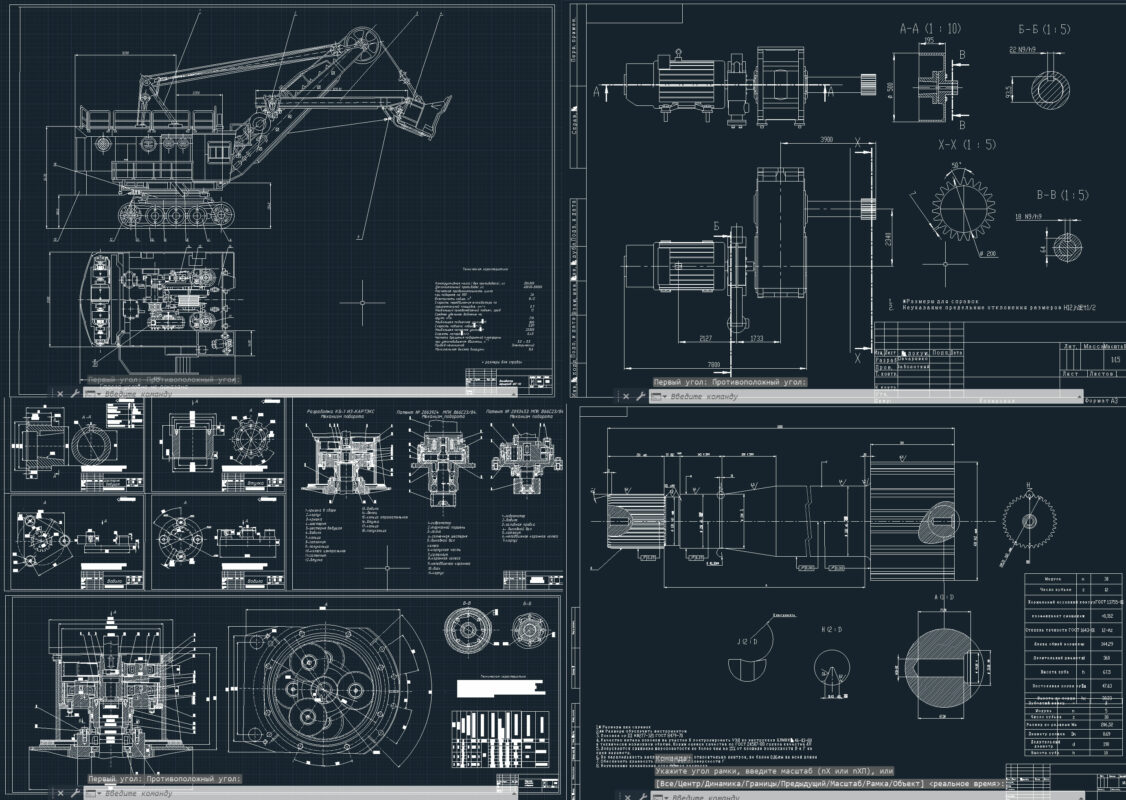

Данный материал представляет собой сборник файлов для написания курсовой работы на тему Расчёт механизма поворота ЭКГ 10. Содержит чертежи, модели, фрагменты расчетов на украинском языке. Можно это все использовать для написания своей работы, как база для начала пойдет, но самому тоже придется поработать.

1.1 Назначение и конструкция оборудования
Экскаватор ЭКГ-10 – карьерная, полновозвратная электрическая лопата на мало опорном гусеничном ходу, предназначенная для разработки и загрузки в транспортирующие средства полезных ископаемых или пород вскрытия на открытых горных работах в черной и цветной металлургии, в угольной промышленности, в промышленности строительных материалов. строительстве.
Экскаваторы могут быть использованы также для размещения пород вскрытия в отвалы.
Экскаватор ЭКГ-10 состоит из рабочего оборудования, поворотной платформы с установленными на ней механизмами и ходовой тележки.
Механизмы на поворотной платформе, за исключением напорной лебедки, закрыты кузовом. Съемные секции крыши кузова обеспечивают доступ ко всем механизмам при проведении ремонтных работ с использованием грузоподъемных средств. Установленная на крыше кузова вспомогательная лебедка предназначена для механизации работ при ремонтах и ​​замене быстро изнашиваемых деталей и канатов.
Возвратная платформа служит основой для установленных на ней механизмов экскаватора и рабочего оборудования и составляет вместе с ним поворотную часть экскаватора. Основой поворотной платформы служит рама поворотной платформы, к которой крепятся болтами боковые и передние площадки.

Технические характеристики ЭКГ-10
Конструктивная масса (без противовеса) ,кг 334000 Дополнительный противовес ,кг 45000-50000 Расчетная продолжительность цикла
при повороте на 90º 26
Вместимость ковша, м³ 8-12 Скорость передвижения экскаватора по
горизонтальной площадке, км/ч 0,7
Наибольший преодолеваемый подъем, град 12
Среднее удельное давление на
грунт, кПа 216
Наибольшее подъемное усилие, Н 800 Скорость подъема ковша, м/с 0,87
Наибольшее напорное усилие, Н 20500
Скорость напора, м/с 0,45
Частота вращения поворотной платформы
при установившемся движении, сˉ¹ 3,0 - 3,5
Привод механизмов Электрический
Максимальная высота выгрузки 8,6
