Рама поворотной платформы экскаватора ЭКГ-10

0
0
99
1
0
250
Д-1615-00-00 - Рама поворотной платформы.stp

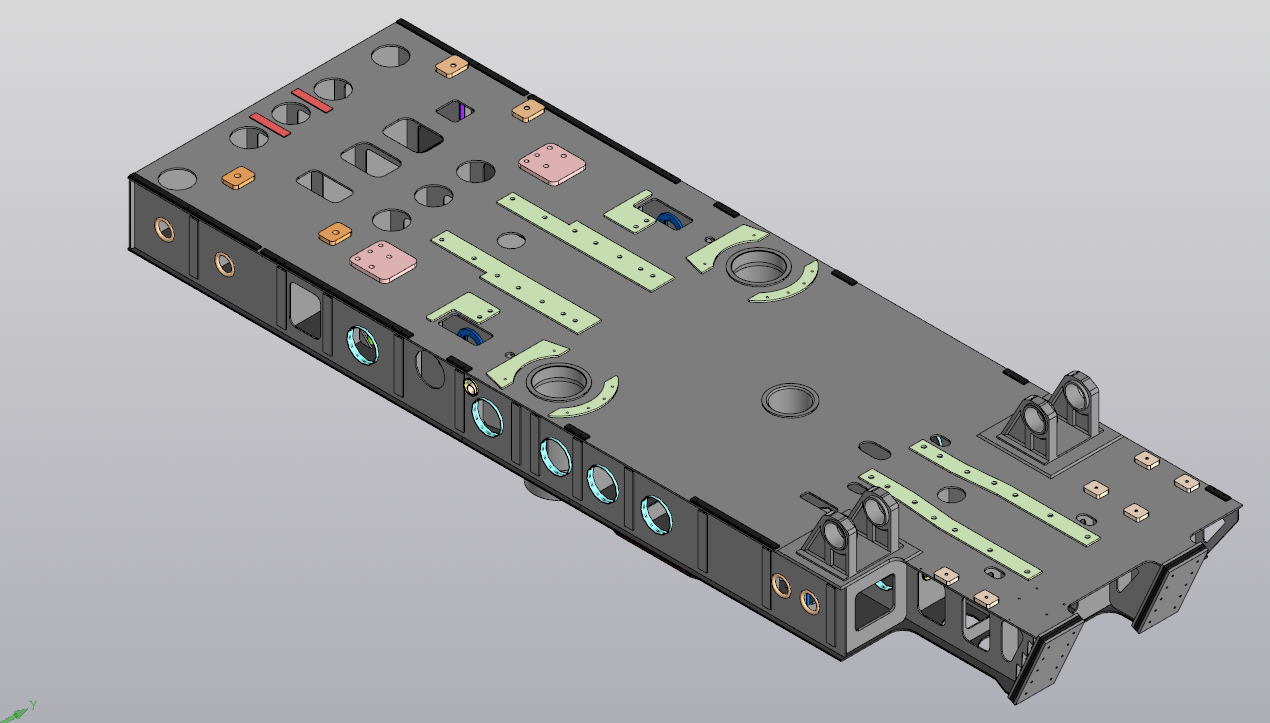

3D модель Рама поворотной платформы экскаватора ЭКГ-10
3D модель Рама поворотной платформы экскаватора ЭКГ-10

Разработан комплексный проект рамы поворотной платформы для экскаватора ЭКГ-10 — одной из ключевых опорных конструкций в каркасной части экскаватора.

Проект выполнен в полном объёме, с высокой степенью детализации и готов к производству
Учтены эксплуатационные нагрузки, требования к жёсткости и технологичности сборки

3D Модели Рама поворотной платформы ЭКГ-10
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Жамшид Тургунов
Дата
28.07.2025
Язык
Русский
Состав

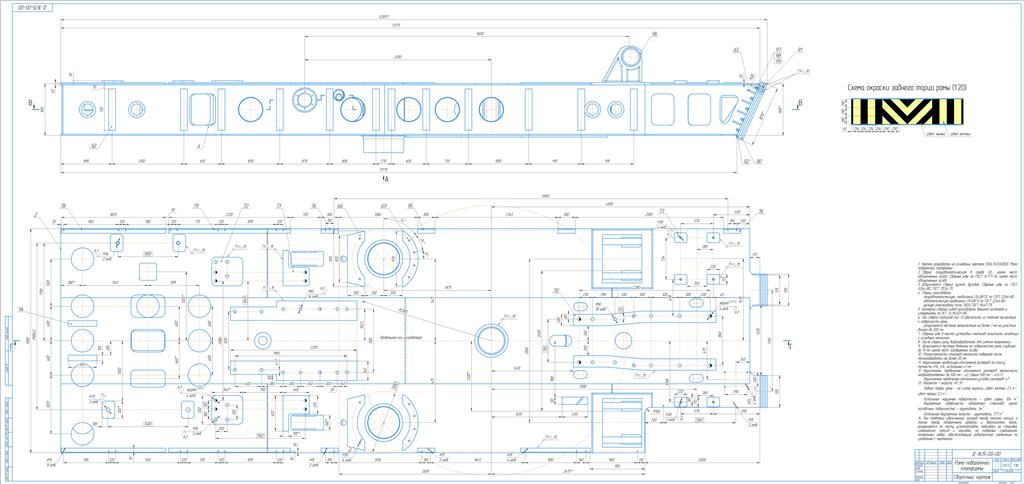

В составе проекта: • 11 сборочных чертежей • 86 деталировок Все чертежи оформлены по стандарту ЕСКД, 3D Сборка
