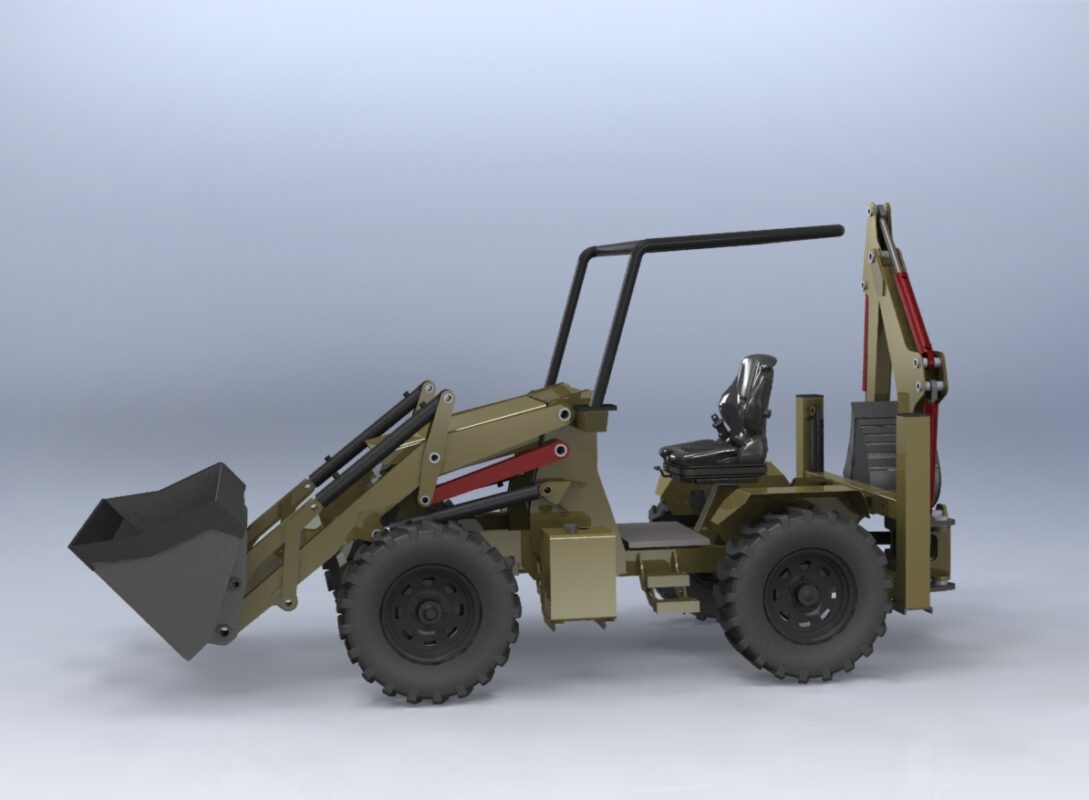

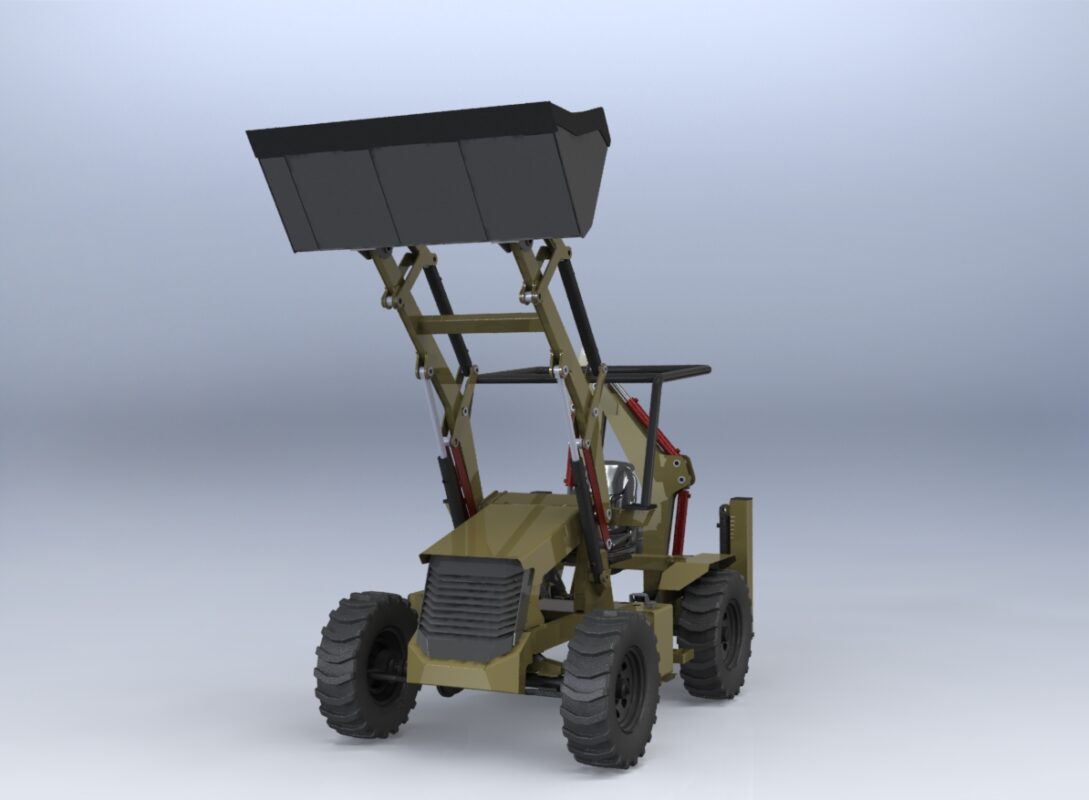

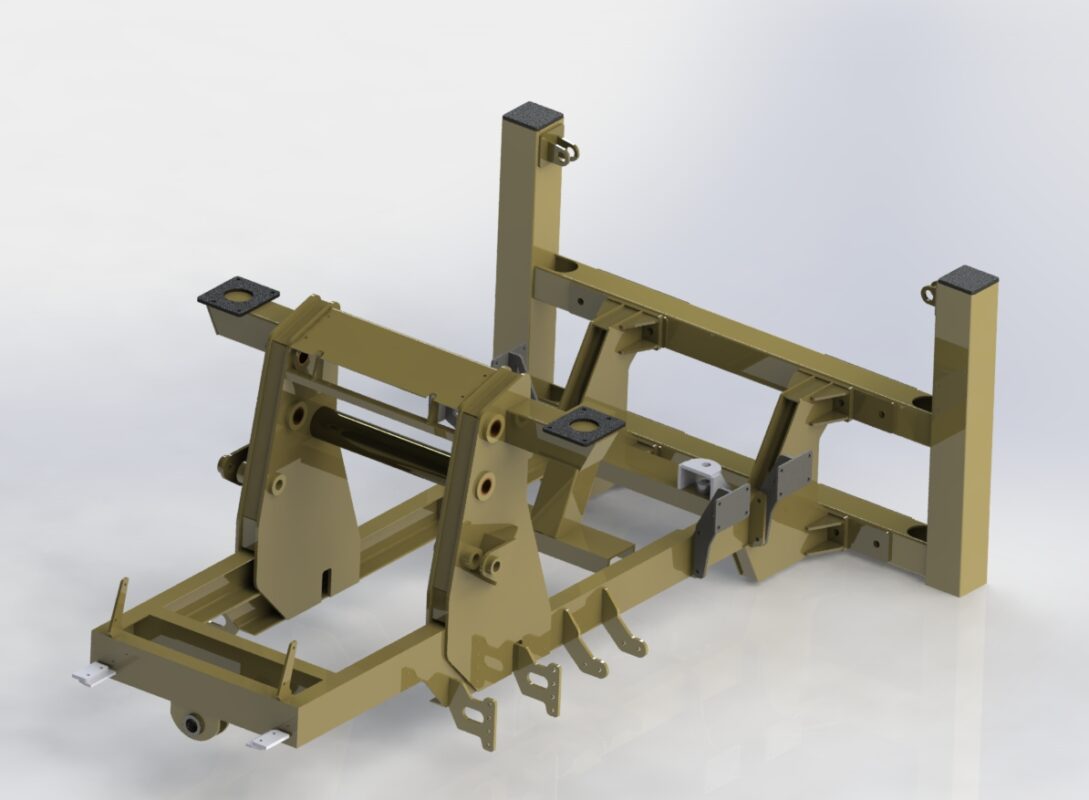

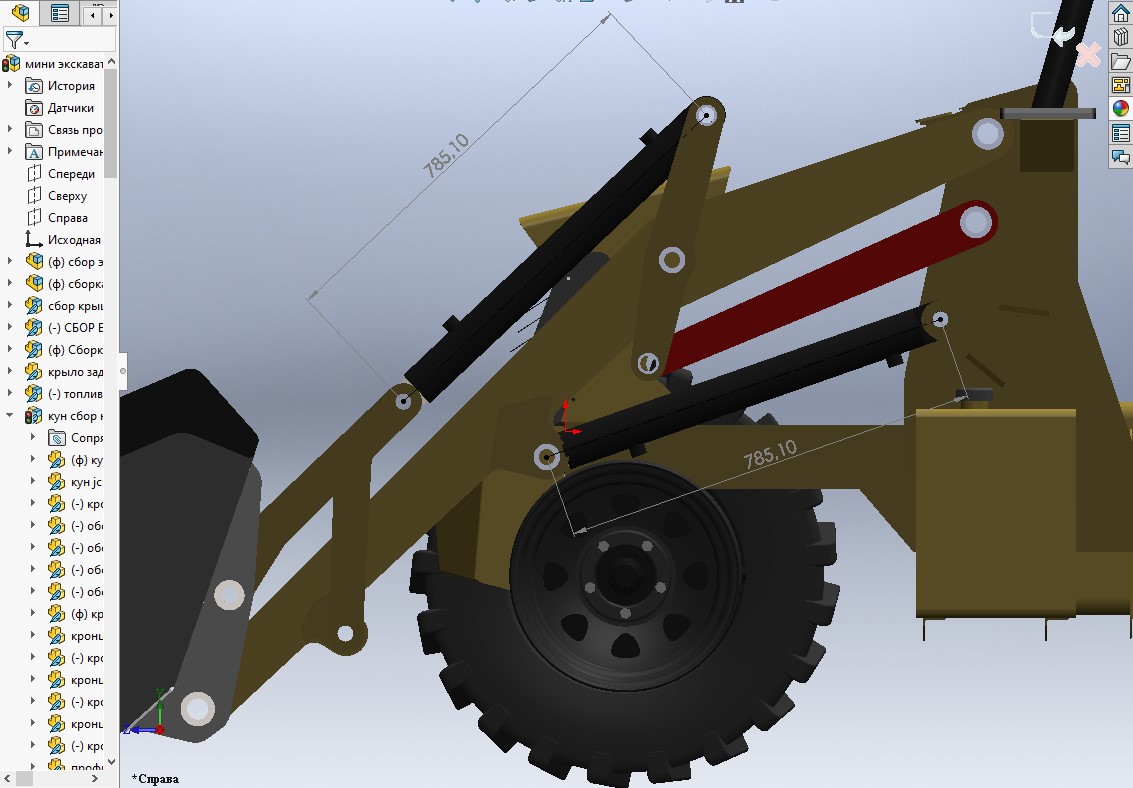

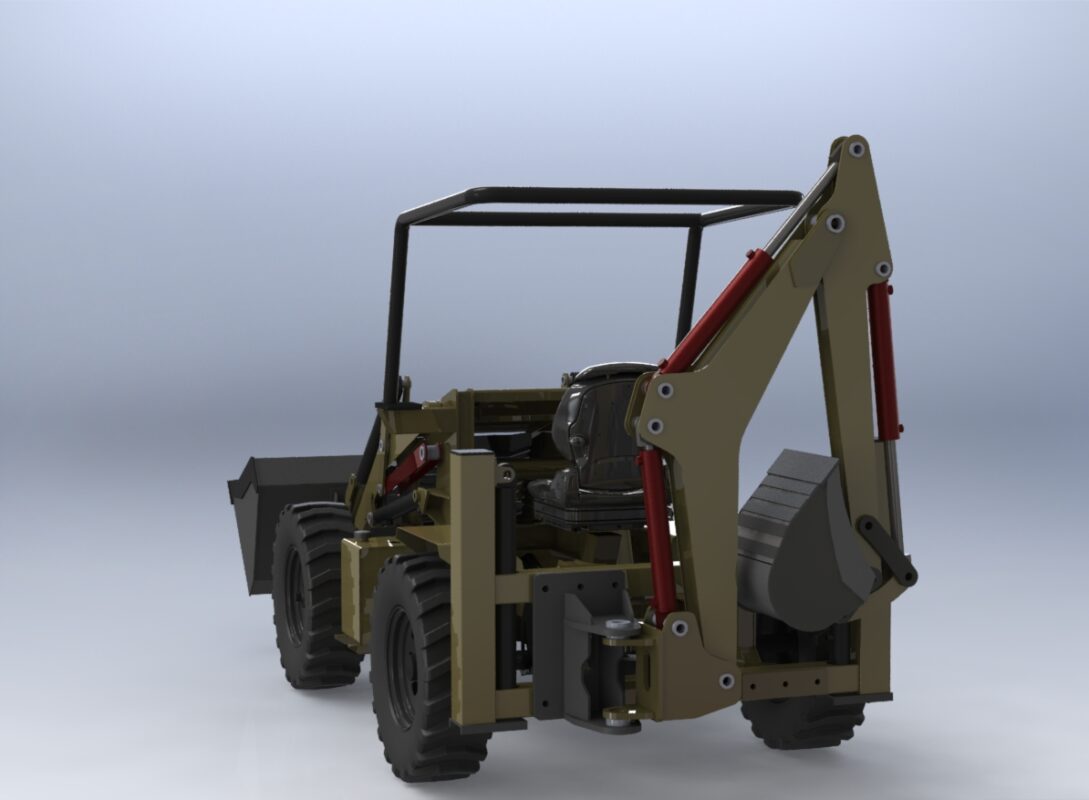

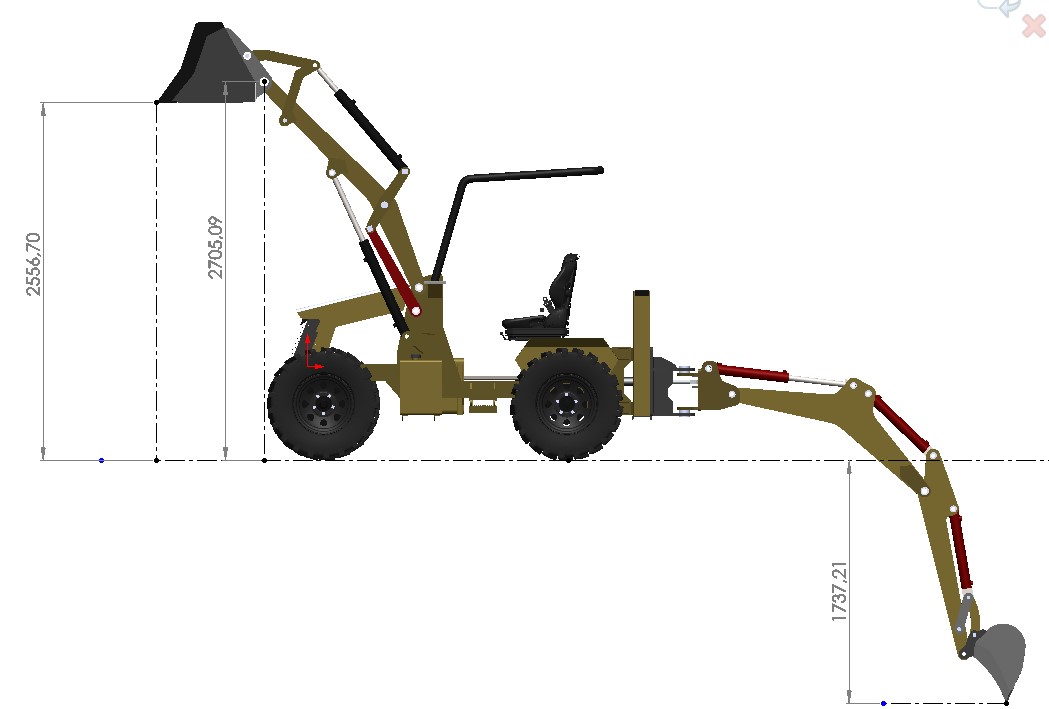

Мини экскаватор на заводских мостах уаз Тимкен. Гидроцилиндры с точными размерами. Кинематика переднего куна как на jcb. Модель без внутренних частей(руля,панели приборов,рычагов,педалей и т.д. так как все делают из того что есть.). Гнутые детали можно развернуть в развертку, для лазерной резки.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Мини экскаватор на мостах уаз Тимкен
Мини экскаватор на мостах уаз Тимкен
7
24
552
4
2
400
Сообщить о проблеме
Автор
pitonmc
Дата
25.11.2025
Язык
Русский
Состав
3D Сборка с деталями
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
аутригер новый сбор.SLDASM
-
вкалыд основ стрелы колена.SLDPRT
-
вкладыш стрелы колена.SLDPRT
-
вкладыш стрелы цлиндров.SLDPRT
-
вкладыш упор перед стрелы.SLDPRT
-
втулка 40х30х30 бронза.SLDPRT
-
втулка 40х50х60.SLDPRT
-
втулка 50х40х40 стрелы колена.SLDPRT
-
втулка основ плиты.SLDPRT
-
втулка тлкателя 40х30х40.SLDPRT
-
зад кроншт основ стрелы.SLDPRT
-
зад кроншт полоса аутригера.SLDPRT
-
касынка креп аутригера.SLDPRT
-
касынка поворота.SLDPRT
-
креп аутриега пласт 100х180.SLDPRT
-
кроншт основ стрелы.SLDPRT
-
лапа аутригера из швел.SLDPRT
-
лист бок усилит.SLDPRT
-
обойма 50х30 колена цил.SLDPRT
-
обойма 60х40х30.SLDPRT
-
обойма зад основ стрелы.SLDPRT
-
обойма зад стрелы основ токарка.SLDPRT
-
обойма зад стрелы основ цил.SLDPRT
-
обойма стрелы колена основ.SLDPRT
-
обойма толкателя.SLDPRT
-
обойма тяги ковша.SLDPRT
-
обойма тяги ковша 100мм.SLDPRT
-
обойма цилиндров стрелы.SLDPRT
-
основ кроншт.SLDPRT
-
основ поворота кроншт.SLDASM
-
основ стрела.SLDPRT
-
перемычка вкладышей.SLDPRT
-
петля кроншт поворота стрелы.SLDPRT
-
петля оворота.SLDPRT
-
петля основ стрелы кроншт.SLDPRT
-
пласт зад ковша 2.SLDPRT
-
пласт зад ковша 3.SLDPRT
-
пласт основ зад ковша.SLDPRT
-
пласт поперечены автригера.SLDPRT
-
полоса бок усил зад ковш.SLDPRT
-
полоса зад ковша.SLDPRT
-
полоса колена стрелы.SLDPRT
-
полоса колена стрелы 2.SLDPRT
-
полоса колена стрелы 3.SLDPRT
-
полоса креп зад аутригера.SLDPRT
-
полоса основ стрелы зад.SLDPRT
-
полоса основ стрелы зад 2.SLDPRT
-
полоса основ стрелы зад 3.SLDPRT
-
полоса основ стрелы зад 4.SLDPRT
-
полоса основ стрелы зад 5 короткая.SLDPRT
-
полу круг.SLDPRT
-
поперечина аутригера.SLDPRT
-
профиль лапа.SLDPRT
-
распорка поворот узла.SLDPRT
-
сбор зад стрела основная.SLDASM
-
сбор кроншст поворота стрелы.SLDASM
-
сбор основ стрела.SLDASM
-
сбор стрелы колено.SLDASM
-
стойка уатригера 120.SLDPRT
-
стрела 2 колено.SLDPRT
-
тяга ковша заднего.SLDPRT
-
тяга ковша сбор.SLDASM
-
уголок аутригера.SLDPRT
-
упор подшип.SLDPRT
-
-
ghjabkm 100х100.SLDPRT
-
-
Двигатель 21083.SLDPRT
-
Зеркально отразитьколесо уаз off road.SLDASM
-
Зеркально отразитьколесо уаз off road 1.SLDASM
-
Зеркально отразитьколесо уаз сбор.SLDASM
-
Зеркально отразитьколесо уаз сбор 1.SLDASM
-
Зеркально отразитьпласт упор каб.SLDPRT
-
Зеркально отразитьшвеллер рамабок.SLDPRT
-
СБОР БАМПЕР НОВЫЙ.SLDASM
-
Сборка облицовки.SLDASM
-
бак гидравлический.SLDASM
-
бак гидро развертка.SLDPRT
-
бампер изгиб 2.SLDPRT
-
бампер изгиб новый 1.SLDPRT
-
бок бака гидр.SLDPRT
-
бок капта и бампера.SLDPRT
-
втулка 40х30х30.SLDPRT
-
втулка 50х40х30 1.SLDPRT
-
втулка 50х40х40.SLDPRT
-
гидроцилиндр 63.40.400 кун.SLDPRT
-
горло бака.SLDPRT
-
диск уаз r16.SLDPRT
-
заглушка аутригера.SLDPRT
-
заглушка стойки сиденья.SLDPRT
-
зад панель.SLDPRT
-
зуб плат ножки.SLDPRT
-
кабина навес.SLDPRT
-
капот вверх 2.SLDPRT
-
карамысло копира.SLDPRT
-
касынка внутр.SLDPRT
-
касынка поворот стрелы.SLDPRT
-
касынка подпор.SLDPRT
-
ковш.SLDPRT
-
ковш широкий.SLDPRT
-
ковш широкий кроншт бок.SLDPRT
-
колесо уаз off road.SLDASM
-
креп малого капота.SLDPRT
-
креп облицовки.SLDPRT
-
кроншт креп крыла.SLDPRT
-
кроншт крыла.SLDPRT
-
кроншт мост уаз.SLDPRT
-
кроншт новой стрелы под цил.SLDPRT
-
кроншт ось качения.SLDPRT
-
кроншт подножки.SLDPRT
-
кроншт рессоры.SLDPRT
-
кроншт стрелы.SLDPRT
-
кроншт топл бака рама.SLDPRT
-
кроншт тяги ковша с низу.SLDPRT
-
крыло зад 2.SLDPRT
-
крышка бака.SLDPRT
-
крышка капота.SLDPRT
-
кун jcb.SLDPRT
-
кун сбор нов jcb.SLDASM
-
мини экскаватор.SLDASM
-
мини экскаватор.STEP
-
мост уаз 1.SLDPRT
-
мост уаз 2.SLDPRT
-
облицовка капота.SLDPRT
-
обойма 40х30.SLDPRT
-
обойма 40х30х20.SLDPRT
-
обойма 50х30.SLDPRT
-
обойма 50х40.SLDPRT
-
обойма 57х30.SLDPRT
-
обойма 60 х40 тяга карамысла.SLDPRT
-
обойма 60х30 90 цил подьема стрелы.SLDPRT
-
обойма 60х40.SLDPRT
-
обойма 60х45.SLDPRT
-
обойма выворот ковша вверх.SLDPRT
-
обойма карамысла 57х40.SLDPRT
-
обойма оси кач уаз токарка.SLDPRT
-
обойма основ стрелы токарка.SLDPRT
-
обойма ось кач мост.SLDPRT
-
обойма ось кач на раме.SLDPRT
-
обойма паразита.SLDPRT
-
обойма поворот экск.SLDPRT
-
обойма стрелы 80х50 на раме.SLDPRT
-
обойма стрелы ковша.SLDPRT
-
обойма тяги карамысла 30мм.SLDPRT
-
обойма цил под стрелы 60х40х30.SLDPRT
-
ось качения пластина.SLDPRT
-
отбойник.SLDPRT
-
палец 25мм.SLDPRT
-
панель боковая капота.SLDPRT
-
панель бок усил.SLDPRT
-
панель вверх.SLDPRT
-
панель низ.SLDPRT
-
перекладина капота.SLDPRT
-
перемычка швеллер.SLDPRT
-
петля капота для рамы.SLDPRT
-
петля капота прямая.SLDPRT
-
планка верхняя облицовки.SLDPRT
-
планка верхняя облицовки короткая.SLDPRT
-
пласт 8мм упор.SLDPRT
-
пласт зад ковша.SLDPRT
-
пласт зад коовша 2.SLDPRT
-
пластина для аутриг цил.SLDPRT
-
пластина креп бампера.SLDPRT
-
пластина низ балансира.SLDPRT
-
пластина подпор.SLDPRT
-
пластинка низ бампера.SLDPRT
-
пласт ковша.SLDPRT
-
пласт креп крыла.SLDPRT
-
пласт ось кач креп.SLDPRT
-
пласт подножки.SLDPRT
-
пласт полоса.SLDPRT
-
пласт упор каб.SLDPRT
-
плат бок подножки.SLDPRT
-
плащадка рессоры уаз.SLDPRT
-
площадка капот петли.SLDPRT
-
подрамник.SLDPRT
-
под сиденье упор.SLDPRT
-
пол.SLDPRT
-
полоса 40мм.SLDPRT
-
полоса зад усил.SLDPRT
-
полоса зад усил 2.SLDPRT
-
полоса круг 89.SLDPRT
-
полоса кун.SLDPRT
-
полоса кун 2.SLDPRT
-
полоса кун 4.SLDPRT
-
полоса кун 4мм.SLDPRT
-
полоса облицовки как стяжка.SLDPRT
-
полоса основ плиты.SLDPRT
-
полоса основ плиты 1.SLDPRT
-
полоса основ плиты 2.SLDPRT
-
полоса основ плиты 5.SLDPRT
-
полоса основ плиты 6.SLDPRT
-
полоса под креп бампер.SLDPRT
-
полоса трафарет.SLDPRT
-
полоска облицовки.SLDPRT
-
проушина поворот стрелы.SLDPRT
-
профиль 100х50х5.SLDPRT
-
саласки.SLDPRT
-
сборка моста уаз.SLDASM
-
сбор капота.SLDASM
-
сбор ковш.SLDASM
-
сбор ковша зад.SLDASM
-
сбор крыша.SLDASM
-
сбор подножка.SLDASM
-
сбор экскаватора основа 2.SLDASM
-
сиденье.SLDPRT
-
стенки бака.SLDPRT
-
стремянка уаз.SLDPRT
-
ступицы уаз.SLDPRT
-
топливный бак новый.SLDASM
-
топливный бак основа.SLDPRT
-
трафарет.SLDPRT
-
трафарет 2.SLDPRT
-
трафарет 3.SLDPRT
-
трафарет куна.SLDPRT
-
труба для моста уаз 2.SLDPRT
-
труба перемычка усил.SLDPRT
-
труба уаз моста.SLDPRT
-
тяга.SLDPRT
-
тяга как мтз кун.SLDPRT
-
тяга карамысла.SLDPRT
-
тяга карамысла сбор.SLDASM
-
тяга ковша от цилиндра.SLDPRT
-
тяга рулевая.SLDPRT
-
тяга цил из под стрелы.SLDPRT
-
уголок.SLDPRT
-
уголок 140.SLDPRT
-
упор бака топл.SLDPRT
-
упор пласти кабина.SLDPRT
-
упор пласт низ.SLDPRT
-
усил ось кач.SLDPRT
-
усил ось кач пластина 2.SLDPRT
-
ухо аутригера швеллера.SLDPRT
-
ухо петли аутригера цил.SLDPRT
-
ухо цил под стрелы.SLDPRT
-
цилиндр 63.40.500.785.30.SLDPRT
-
цилиндр опор лапы.SLDPRT
-
шаровая.SLDPRT
-
шаровая 2.SLDPRT
-
швеллер 120х6 низ.SLDPRT
-
швеллер рамабок.SLDPRT
-
шина уаз.SLDPRT
-
шина уаз 1.SLDPRT
-
шпилька.SLDPRT
-
шток 63.40.785.SLDPRT
-
шток 63.40.SLDPRT
-
шток цил.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Сконструировать мост 5 тонной подвесной кран-балки пролетом 15 метров с вылетом консолей по 1 метру.
договорная
user-0051638
1 неделя назад
user-1551042
4 недели назад
Юрий Туманов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Приветствую! Какие гидроцилиндры использованы? Можно еще фото, конечного изделия в реальности?

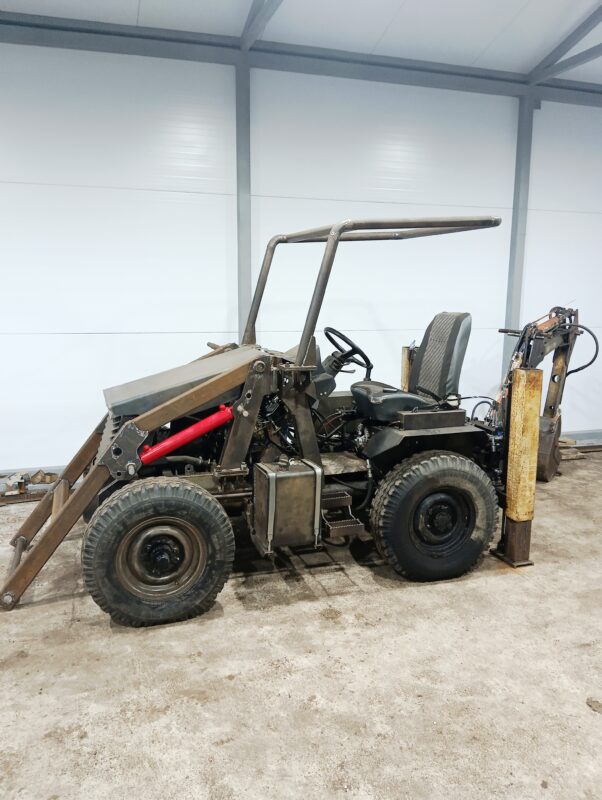

подьем основной стрелы кун-63.40.500.785.30. опрокидывание ковша-63.40.500.785.30. одинаковые.Мини экскаватора нет,он продан!фото я сделать соответственно не могу.
