Модернизация рабочего органа экскаватора ЭО-2626

БЕЛОРУССКАЯ ГОССУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
Кафедра мелиоративных и строительных машин
Курсовой проект по дисциплине "Машины для земельных работ"
На тему: "Модернизация рабочего органа экскаватора ЭО-2626 с разработкой мероприятий по его эксплуатаций в ОАО «ПМК-88 Водстрой » г. Климовичи на объекте «Верховье реки Лобжанка участок №3»"
Горки 2015

В проекте были решены вопросы, улучшения использования машин, улучшения технического обслуживания и ремонта, применения модернизированного рабочего органа. Охарактеризован объект «Реконструкция мелиоративной системы «Верховье реки Лобжанка участок № 3»» и разработана технология на проведение работ на нём с применением модернизированного экскаватора ЭО-2626.
В проекте, на основании обзора существующих конструкций рабочего органа одноковшового гидравлического экскаватора, предложена модернизация механизма поворота ковша, которая увеличит производительность и повысит коэффициент наполнения ковша.
В пункте «Расчет параметров рабочего органа экскаватора ЭО-2626» бы-ли рассчитаны основные параметры модернизируемого экскаватора.
Так же выполнены тяговые и статические расчёты, подтверждающие работоспособность конструкции.
Выполнены прочностные расчёты для нагруженных деталей модернизированного рабочего органа.
Осуществлен подбор гидроцилиндров для рабочего органа.
Произведены технико-экономические расчёты и определён годовой экономический эффект от внедрения разработанной модернизации механизма поворота ковша составил 25600000 руб.
Рассмотрены вопросы охраны труда позволяющие снизить заболеваемость работников, число несчастных случаев на предприятии. Составлен проект инструкции для машиниста экскаватора, работающего с модернизированным рабочем органом.
Рассмотрены вопросы энергосбережения.

СОДЕРЖАНИЕ
Введение 8
1 Аналитический обзор существующих конструкций рабочего органа 10
2 Описание принятой конструкции рабочего органа 24
3 Расчет параметров рабочего органа экскаватора ЭО-2626 26
3.1 Расчет основных параметров экскаватора 26
3.2 Определение параметров рабочего оборудования 28
4 Определение сил и реакций, действующих на рабочее оборудование экскаватора ЭО-2626 30
4.1 Определение усилий в гидроцилиндрах экскаватора 30
4.2 Определение усилий, действующих на шток гидроцилиндра ковша и выбор гидроцилиндра 30
4.3 Определение усилий, действующих на шток гидроцилиндров рукояти и их выбор 33
4.4 Определение усилий, действующих на шток гидроцилиндра стрелы и выбор гидроцилиндра 35
5 Тяговые расчеты экскаватора ЭО-2626 37
5.1 Расчёт суммарного тягового сопротивления 37
5.2 Расчёт механизма поворота платформы 39
5.3 Расчёт мощности двигателя экскаватора 41
6 Статические расчеты экскаватора ЭО-2626 41
6.1 Определение массы противовеса 41
6.2 Расчёт устойчивость экскаватора 43
7 Расчет и модернизация гидросистемы экскаватора ЭО-2626 45
7.1 Определение потребной производительности насосов 45
7.2 Расчёт трубопроводов 45
8 Расчет деталей на прочность 47
8.1 Расчет сварного соединения 47
8.2 Расчёт пальца крепления гидроцилиндра к проушине 48
8.3 Расчёт пальца крепления гидроцилиндра 48
8.4 Расчёт ножа на смятие 49
9 Рекомендации по технической эксплуатации модернизированного экскаватора 50
9.1. Подготовка к техническому обслуживанию 50
9.2. Указания по текущему ремонту 52
10 Обоснование технологической карты на производство работ с применением модернизированного экскаватора ЭО-2626 53
10.1 Характеристика объекта 53
10.2 Состав рабочих операций 55
10.3 Определение проектных объёмов рабочих операций 56
10.4 Варианты машин для выполнения запланированных рабочих операций 59
10.5 Составление технологической нормали на переустройство линий связи 60
11 Охрана природы 62
12 Охрана труда 64
12.1 Анализ опасных и вредных производственных факторов при
эксплуатации модернизированного экскаватора 65
12.2 Мероприятия по улучшению условий труда 66
13 Энергосбережение 69
13.1 Общие сведения 69
13.2 Анализ энергосбережения ПМК-88 г. Климовичи 70
13.3 Энергосбережение при эксплуатации экскаватора ЭО-2626 71
13.4 Расчет экономии топлива 73
14 Расчет техникоэкономических показателей модернизированного
экскаватора ЭО-2626 74
Заключение 81
Список использованных источников 82
Приложений нет

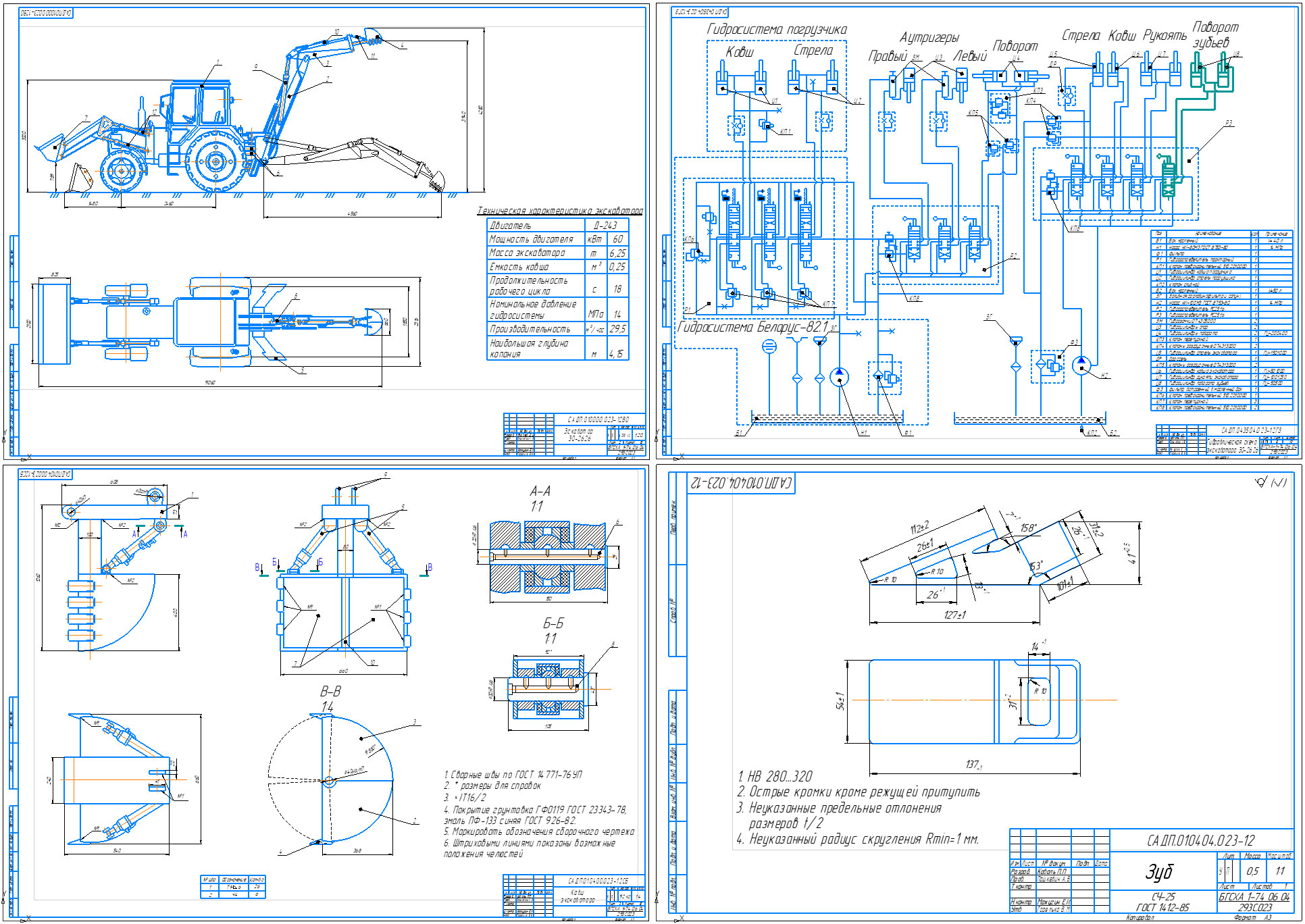

Состав: ЭО-2626(ВО), Ковш экскаватора(СБ), Деталировка(двухшарнирная вставка, правая стенка, зуб, палец, крепление гидроцилиндра), Спецификация, Техннологическая карта ТО-1 модернизированного трактора(ТК), ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Модернизация рабочего органа экскаватора ЭО-2626

ЭО-2626/
ЭО-2626/ ЧИСТОВИК.docm
ЭО-2626/10 лист.cdw
ЭО-2626/2 лист - Общий вид.cdw
ЭО-2626/3-лист Сборочный.cdw
ЭО-2626/4.1.cdw
ЭО-2626/4.2.cdw
ЭО-2626/4.4.cdw
ЭО-2626/4.5.cdw
ЭО-2626/4.6.cdw
ЭО-2626/5 лист.cdw
ЭО-2626/6 лист.cdw
ЭО-2626/7 лист.cdw
ЭО-2626/8 лист - Техн. нормаль.cdw
ЭО-2626/9 лист.cdw
ЭО-2626/Задание.docm
ЭО-2626/Палец.cdw
ЭО-2626/специф-общ..docx
ЭО-2626/спецификация ВО.cdw
ЭО-2626/Тех карта на ТО-1 исправлено.cdw
