Разработка рабочего органа для планировочных работ на экскаваторе ЭО-4224

Рабочий орган ("стрела") экскаватора ЭО-4224

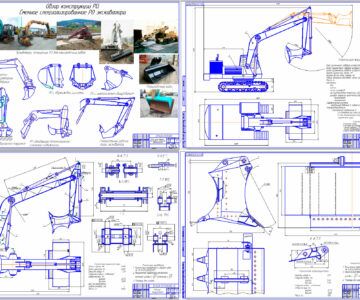

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация.

Софт: Компас v12, CDW,

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Разработка рабочего органа для планировочных работ на экскаваторе ЭО-4224

Чертежи/

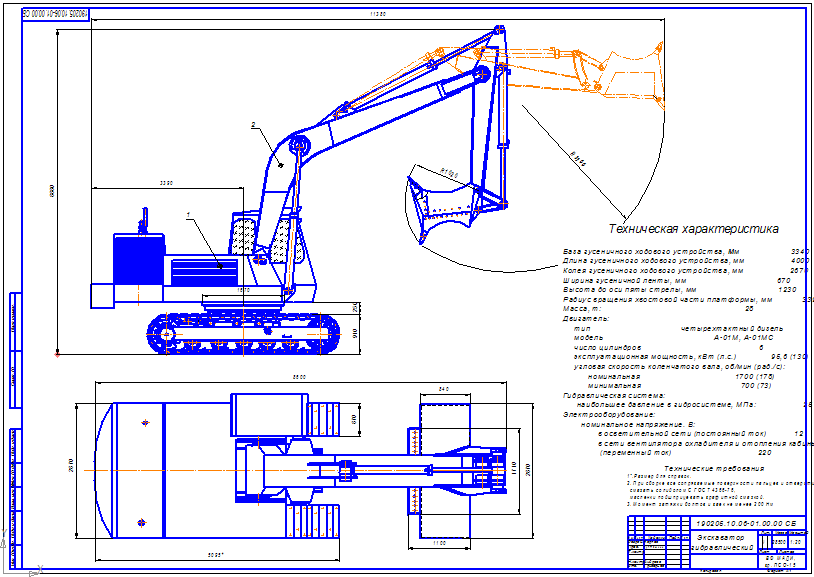

Чертежи/1 Вид общий 190205.10.06-00.00.00 ВО (А1).cdw

Чертежи/10 Технико-эконом. показ-ли 190205.10.06-04.00.00 ТЭП (А1).cdw

Чертежи/2 Экскаватор гидравлический 190205.10.06-01.00.00 СБ (А1).cdw

Чертежи/3 Стрела модернизированная 190205.10.06-02.00.00 СБ (А1).cdw

Чертежи/4 Ковш 190205.10.06-02.05.00 СБ (А1).cdw

Чертежи/5 Ковш планировочный 190205.10.06-02.05.01 СБ (А1).cdw

Чертежи/6.1 Отвал 190205.10.06-02.05.02 СБ (А2).cdw

Чертежи/6.2 Гидравлическая схема 190205.10.06-03.00.00 ГС (А2).cdw

Чертежи/~$ Технико-эконом. показ-ли 190205.10.06-04.00.00 ТЭП (А1).cd~

Чертежи/~$1 Отвал 190205.10.06-02.05.02 СБ (А2).cd~

Чертежи/~$2 Гидравлическая схема 190205.10.06-03.00.00 ГС (А2).cd~

Чертежи/~$Вид общий 190205.10.06-00.00.00 ВО (А1).cd~

Чертежи/~$Ковш 190205.10.06-02.05.00 СБ (А1).cd~

Чертежи/~$Стрела модернизированная 190205.10.06-02.00.00 СБ (А1).cd~

Чертежи/~$Стрела модернизированная 190205.10.09-02.00.00 СБ (А1).cd~

Чертежи/~$Экскаватор гидравлический 190205.10.06-01.00.00 СБ (А1).cd~

Чертежи/Лист 8 (исправл.)/

Чертежи/Лист 8 (исправл.)/~$т зуб 190205.10.06-02.05.01 (А4).cd~

Чертежи/Лист 8 (исправл.)/~$т ребро жест-ти крепл-ия ковша 10.06-02.05.05 (А3).cd~

Чертежи/Лист 8 (исправл.)/Дет зуб 190205.10.06-02.05.01 (А4).cdw

Чертежи/Лист 8 (исправл.)/Дет ребро жест-ти крепл-ия ковша 10.06-02.05.05 (А3).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/

Чертежи/Лист 8 (исправл.)/Лист 8/Дет боковина 190205.10.06-02.00.02 (А3).bak

Чертежи/Лист 8 (исправл.)/Лист 8/Дет боковина 190205.10.06-02.00.02 (А3).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/Дет боковина 190205.10.06-02.00.08 (А4).bak

Чертежи/Лист 8 (исправл.)/Лист 8/Дет боковина 190205.10.06-02.00.08 (А4).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/Дет втулка 2 190205.10.06-02.00.03 (А4).bak

Чертежи/Лист 8 (исправл.)/Лист 8/Дет втулка 2 190205.10.06-02.00.03 (А4).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/Дет корпус ГЦ 190205.10.06-02.00.05 (А3).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/Дет крышка ГЦ 190205.10.06-02.00.06 (А3).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/Дет накладка 190205.10.06-02.00.07 (А4).bak

Чертежи/Лист 8 (исправл.)/Лист 8/Дет накладка 190205.10.06-02.00.07 (А4).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/Дет палец 190205.10.06-02.00.04 (А4).bak

Чертежи/Лист 8 (исправл.)/Лист 8/Дет палец 190205.10.06-02.00.04 (А4).cdw

Чертежи/Лист 8 (исправл.)/Лист 8/Дет ребро 190205.10.06-02.00.01 (А3).bak

Чертежи/Лист 8 (исправл.)/Лист 8/Дет ребро 190205.10.06-02.00.01 (А3).cdw

Чертежи/Спецификации (исправл.)/

Чертежи/Спецификации (исправл.)/1 Экскаватор гидравлический 190205.10.06-00.00.00.cdw

Чертежи/Спецификации (исправл.)/2 Специф. РО 190205.10.09-02.00.00.cdw

Чертежи/Спецификации (исправл.)/3 Специф. план-ый раб. орган 190205.10.09-02.05.00.cdw

Чертежи/Спецификации (исправл.)/4 Специф. план-ый ковш 190205.10.09-02.05.01.cdw
