Отвал на вилочный погрузчик 1500мм

263

Отвал для уборки снега на вилочный погрузчик (кара)

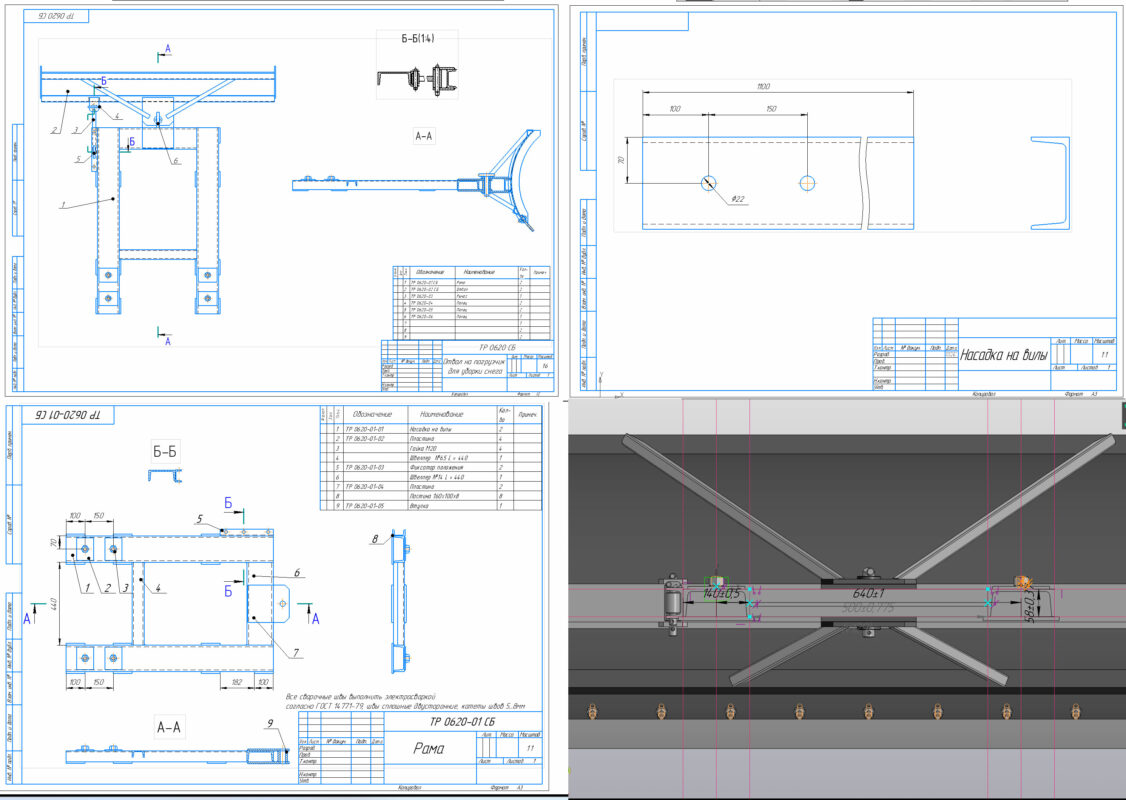

3Д модель, и оформленные чертежи для изготовления отвала.
Отвал с возможностью в ручную регулировать угол наклона ковша.
Более 16 деталей и сборочные единицы узлов в модели.

3D Модели Вилочный погрузчик отвал снег Снегоуборочный

Автор

Sd322

Дата

04.11.2023

Язык

Русский

Состав

3D модель, деталировка для изготовления изделия

Софт

КОМПАС-3D 18.1 Как открыть?

Содержимое архива

Отвал для уборки снега (для кары)
- отвал
  - ТР 0620 СБ _ Отвал на погрузчик для уборки снега.a3d
  - ТР 0620 СБ Отвал на погрузчик для уборки снега.cdw
  - ТР 0620-01
    - ТР 0620-01 СБ _ Рама.a3d
    - ТР 0620-01 СБ Рама.cdw
    - ТР 0620-01-01 _ Насадка на вилы.m3d
    - ТР 0620-01-01 Насадка на вилы.cdw
    - ТР 0620-01-02 _ Пластина.m3d
    - ТР 0620-01-02 Пластина.cdw
    - ТР 0620-01-03 _ Фиксатор положения.m3d
    - ТР 0620-01-03 Фиксатор положения.cdw
    - ТР 0620-01-04 _ Пластина.m3d
    - ТР 0620-01-04 Пластина.cdw
    - ТР 0620-01-05 _ Втулка.m3d
    - ТР 0620-01-05 Втулка.cdw
    - ТР 0620-01-06 _ Пластина.m3d
    - ТР 0620-01-07 _ Швеллер №160.m3d
    - ТР 0620-01-08 _ Швеллер №65.m3d
  - ТР 0620-02
    - ТР 0620-02 СБ Отвал.cdw
    - ТР 0620-02-01 Ребро.cdw
    - ТР 0620-02-02 Щит.cdw
    - ТР 0620-02-03 Пластина крепления отвала.cdw
    - ТР 0620-02-04 Полоса.cdw
    - ТР 0620-02-05 Шайба.cdw
    - ТР 0620-02-06 Полоса из элеваторной ленты.cdw
    - ТР 0620-02-07 Полоса с 11 отв..cdw
    - ТР 0620-02-08 Пластина регулир положения.cdw
  - ТР 0620-03 _ Рычаг.m3d
  - ТР 0620-03 Рычаг.cdw
  - ТР 0620-04 _ Палец.m3d
  - ТР 0620-04 Палец.cdw
  - ТР 0620-05 _ Палец.m3d
  - ТР 0620-05 Палец.cdw
  - ТР 0620-06 _ Палец.m3d
  - ТР 0620-06 Палец.cdw
- ТР 0620 СБ Отвал на погрузчик для уборки снега.cdw
- ТР 0620-01
  - ТР 0620-01 СБ Рама.cdw
  - ТР 0620-01-01 Насадка на вилы.cdw
  - ТР 0620-01-02 Пластина.cdw
  - ТР 0620-01-03 Фиксатор положения.cdw
  - ТР 0620-01-04 Пластина.cdw
  - ТР 0620-01-05 Втулка.cdw
- ТР 0620-02
  - ТР-0620-02 _ Отвал.a3d
  - ТР-0620-02 СБ Отвал.cdw
  - ТР-0620-02-01 Ребро.cdw
  - ТР-0620-02-01 Ребро.m3d
  - ТР-0620-02-02 Щит.cdw
  - ТР-0620-02-02 Щит.m3d
  - ТР-0620-02-03 Пластина крепления отвала.cdw
  - ТР-0620-02-03 Пластина крепления отвала.m3d
  - ТР-0620-02-04 Полоса.m3d
  - ТР-0620-02-04 Полоса.cdw
  - ТР-0620-02-05 Шайба.cdw
  - ТР-0620-02-05 Шайба.m3d
  - ТР-0620-02-06 Полоса из элеваторной ленты.cdw
  - ТР-0620-02-06 Полоса из элеваторной ленты.m3d
  - ТР-0620-02-07 Полоса с 11 отв..cdw
  - ТР-0620-02-07 Полоса с 11 отв..m3d
  - ТР-0620-02-08 Пластина регулир положения.cdw
  - ТР-0620-02-08 Пластина регулир положения.m3d
  - ТР-0620-02-09 _ Уголок №40 L=1500.m3d
  - ТР-0620-02-10 _ Швеллер №80 L=1500.m3d
  - ТР-0620-02-11 _ Проф труба.m3d
  - ТР-0620-02-12 _ Проф труба.m3d
- ТР 0620-03 Рычаг.cdw
- ТР 0620-04 Палец.cdw
- ТР 0620-05 Палец.cdw
- ТР 0620-06 Палец.cdw
