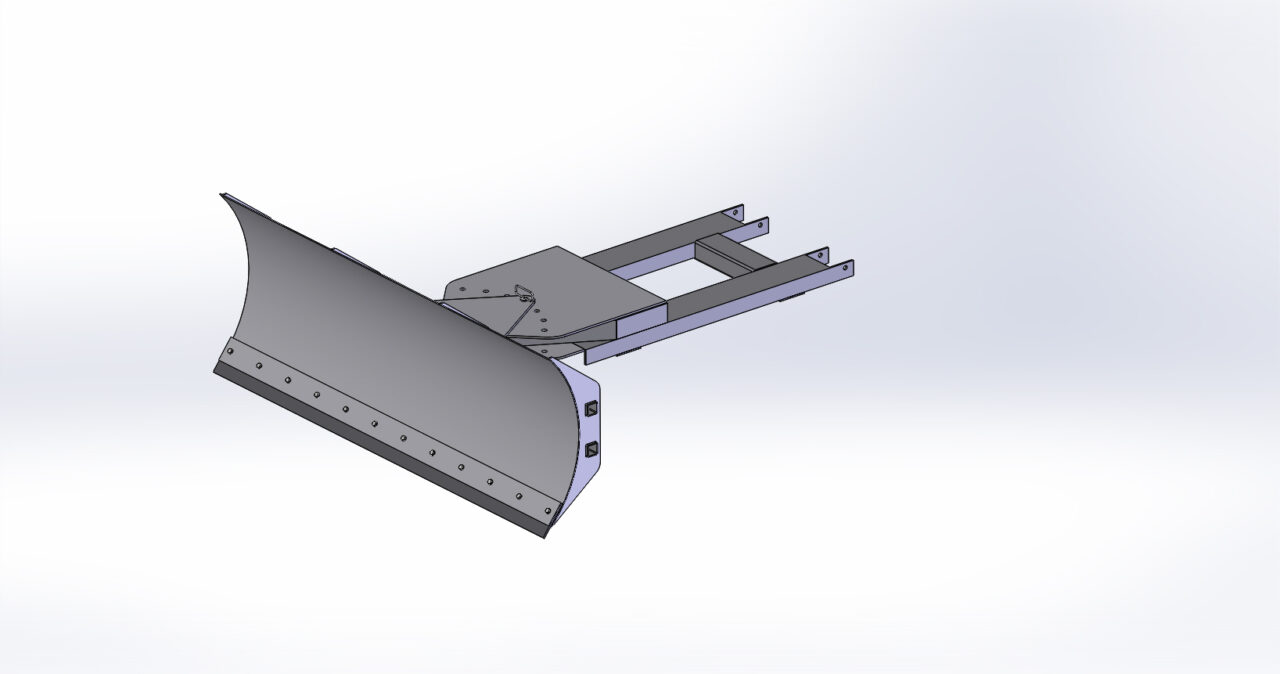

Отвал для снега на вилочный погрузчик

100

Отвал для вилочного погрузчика навешивается на вилы и фиксируется пальцем от перемещения. Углы поворота отвала относительно оси в 2-х направлениях, град. - 15, 30 и 45. Габариты отвала ДхШхВ, мм - 20057х2000х737. Масса, кг - 240. Внутренний размер по вилам - 372 мм, наружный размер по вилам - 658 мм, размер по центрам вил - 515 мм. Ширина вилы погрузчика максимальная - 140 мм, толщина вилы погрузчика максимальная - 55 мм. Отличие от ранее опубликованного -- другая конструкция рамы, по другому осуществляется регулировка угла наклона отвала.

3D Модели Вилочный погрузчик Отвал для снега на вилочный погрузчик отвал снежный снег чистка снега

Автор

bysergos

Дата

14.10.2025

Язык

Русский

Состав

3D модель Сборка с чертежами и спецификациями.

Софт

SolidWorks 2020 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

01.00.000 Отвал для снега
- 01.02.003 Балка.SLDDRW
- 01.02.005 Ребро.SLDPRT
- 01.03.002 Ручка.SLDDRW
- 01.02.004 Пластина.SLDDRW
- Шплинт 4 DIN 11024-Form E-ST-Zn.SLDPRT
- 01.00.000 Отвал для снега.STEP
- 01.02.002 Сектор.SLDPRT
- 01.00.000 Отвал для снега.SLDDRW
- 01.01.001 Балка.SLDDRW
- 01.01.004 Перемычка.SLDDRW
- Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT
- 01.01.007 Втулка.SLDDRW
- 01.01.002 Пластина.SLDPRT
- 01.00.004 Ось.SLDDRW
- Шплинт 6,3х50.019 ГОСТ 397-79.SLDPRT
- 01.00.003 Пластина.SLDPRT
- 01.01.004 Перемычка.SLDPRT
- Шайба А.10.01.019 ГОСТ 11371-78.SLDPRT
- 01.01.007 Втулка.SLDPRT
- 01.02.000 Отвал.SLDASM
- 01.03.000 Палец.SLDDRW
- 01.02.003 Балка.SLDPRT
- 01.00.001 Ось.SLDDRW
- 01.01.000 Рама.SLDASM
- 01.01.005 Балка.SLDPRT
- 01.00.002 Шора.SLDDRW
- 01.00.001 Ось.SLDPRT
- 01.01.000 Рама.SLDDRW
- 01.01.008 Пластина.SLDPRT
- 01.01.009 Пластина.SLDPRT
- 01.00.000 Отвал для снега.SLDASM
- 01.02.001 Обечайка.SLDDRW
- 01.02.004 Пластина.SLDPRT
- 01.03.001 Ось.SLDPRT
- 01.00.002 Шора.SLDPRT
- Болт М10-6gх35.88.019 ГОСТ 7798-70.SLDPRT
- 01.03.000 Палец.SLDASM
- 01.00.004 Ось.SLDPRT
- 01.01.005 Балка.SLDDRW
- 01.00.003 Пластина.SLDDRW
- 01.02.001 Обечайка.SLDPRT
- 01.01.006 Балка.SLDPRT
- 01.01.001 Балка.SLDPRT
- 01.02.000 Отвал.SLDDRW
- 01.01.002 Пластина.SLDDRW
- 01.03.002 Ручка.SLDPRT
- 01.02.005 Ребро.SLDDRW
- 01.02.002 Сектор.SLDDRW
- 01.03.001 Ось.SLDDRW
- Шайба А.30.01.019 ГОСТ 11371-78.SLDPRT
- 01.01.008 Пластина.SLDDRW
- 01.01.009 Пластина.SLDDRW
- 01.01.006 Балка.SLDDRW
