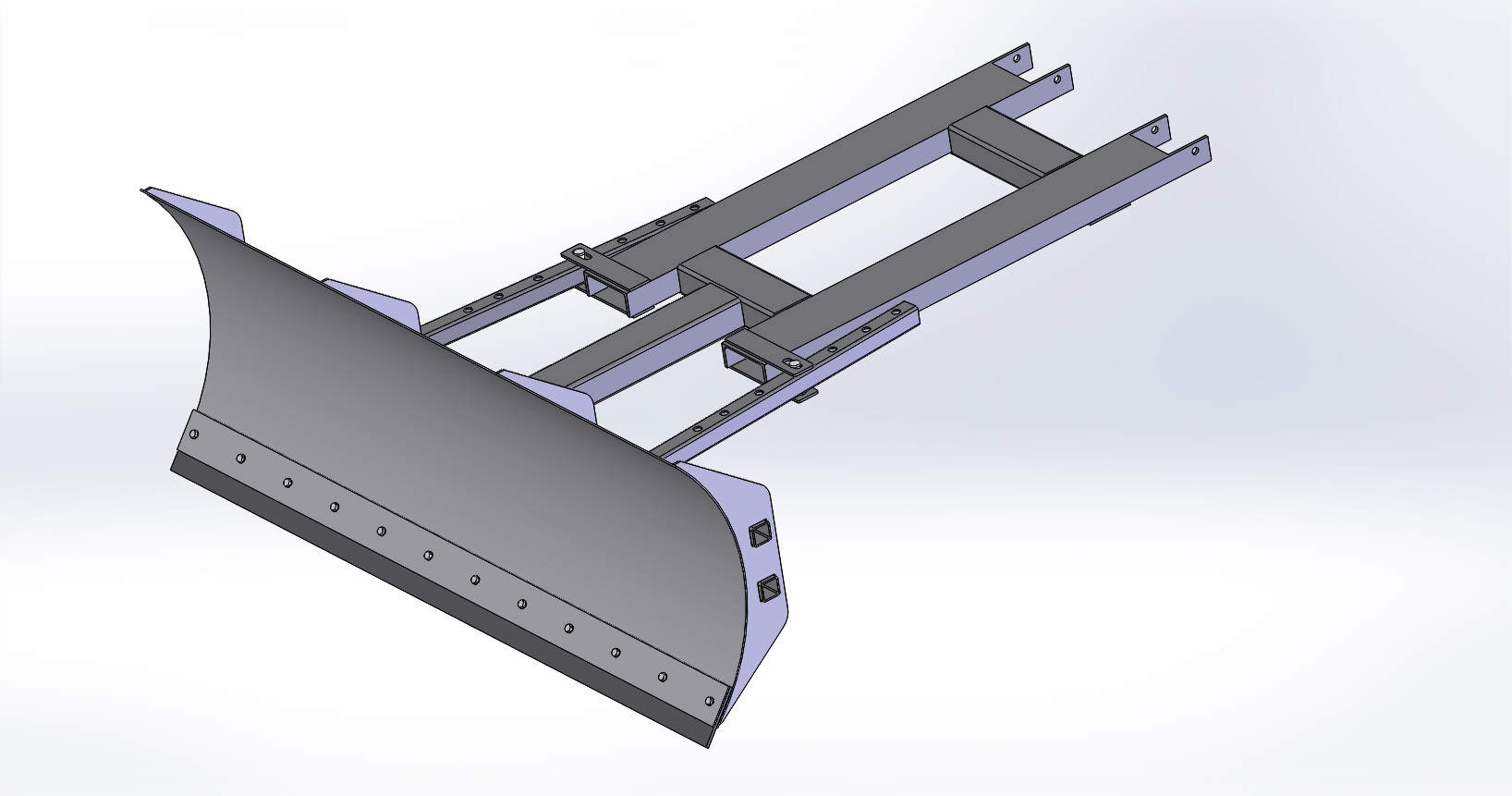

Отвал для снега на вилочный погрузчик

Отвал для вилочного погрузчика навещивается на вилы и фиксируется палцем от перемещения. Углы поворота отвала относительно оси- 15 град., 30 град. и 45 град. Габариты отвала (ШхВхГ) - 2000х737х2079. Масса - 163 кг. Внутренний размер по вилам - 372 мм, наружный размер по вилам - 658 мм, размер по центрам вил - 515 мм. Ширина вилы погрузчика максимальная - 140 мм, толщина вилы погрузчика максимальная - 55 мм.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:
01.00.000 Отвал для снега/
01.00.000 Отвал для снега/01.02.003 Балка.SLDDRW
01.00.000 Отвал для снега/01.00.002 Палец.SLDDRW
01.00.000 Отвал для снега/01.02.002 Сектор.SLDPRT
01.00.000 Отвал для снега/01.01.006 Накладка.SLDDRW
01.00.000 Отвал для снега/01.00.000 Отвал для снега.SLDDRW
01.00.000 Отвал для снега/01.00.001 Тяга.SLDPRT
01.00.000 Отвал для снега/01.01.001 Балка.SLDDRW
01.00.000 Отвал для снега/01.01.004 Перемычка.SLDDRW
01.00.000 Отвал для снега/Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT
01.00.000 Отвал для снега/01.01.002 Пластина.SLDPRT
01.00.000 Отвал для снега/01.01.004 Перемычка.SLDPRT
01.00.000 Отвал для снега/Шайба А.10.01.019 ГОСТ 11371-78.SLDPRT
01.00.000 Отвал для снега/01.02.000 Отвал.SLDASM
01.00.000 Отвал для снега/01.02.003 Балка.SLDPRT
01.00.000 Отвал для снега/01.01.000 Рама.SLDASM
01.00.000 Отвал для снега/01.01.005 Балка.SLDPRT
01.00.000 Отвал для снега/01.01.006 Накладка.SLDPRT
01.00.000 Отвал для снега/01.01.000 Рама.SLDDRW
01.00.000 Отвал для снега/01.00.004 Шора.SLDDRW
01.00.000 Отвал для снега/01.00.000 Отвал для снега.SLDASM
01.00.000 Отвал для снега/01.00.002 Палец.SLDPRT
01.00.000 Отвал для снега/01.02.001 Обечайка.SLDDRW
01.00.000 Отвал для снега/01.00.003 Палец.SLDPRT
01.00.000 Отвал для снега/01.00.005 Пластина.SLDPRT
01.00.000 Отвал для снега/Болт М10-6gх35.88.019 ГОСТ 7798-70.SLDPRT
01.00.000 Отвал для снега/01.00.003 Палец.SLDDRW
01.00.000 Отвал для снега/01.01.005 Балка.SLDDRW
01.00.000 Отвал для снега/01.00.004 Шора.SLDPRT
01.00.000 Отвал для снега/01.02.001 Обечайка.SLDPRT
01.00.000 Отвал для снега/01.01.001 Балка.SLDPRT
01.00.000 Отвал для снега/01.00.001 Тяга.SLDDRW
01.00.000 Отвал для снега/01.00.005 Пластина.SLDDRW
01.00.000 Отвал для снега/01.02.000 Отвал.SLDDRW
01.00.000 Отвал для снега/01.01.002 Пластина.SLDDRW
01.00.000 Отвал для снега/01.02.002 Сектор.SLDDRW
01.00.000 Отвал для снега/01.01.003 Пластина.SLDPRT
01.00.000 Отвал для снега/01.01.003 Пластина.SLDDRW
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
