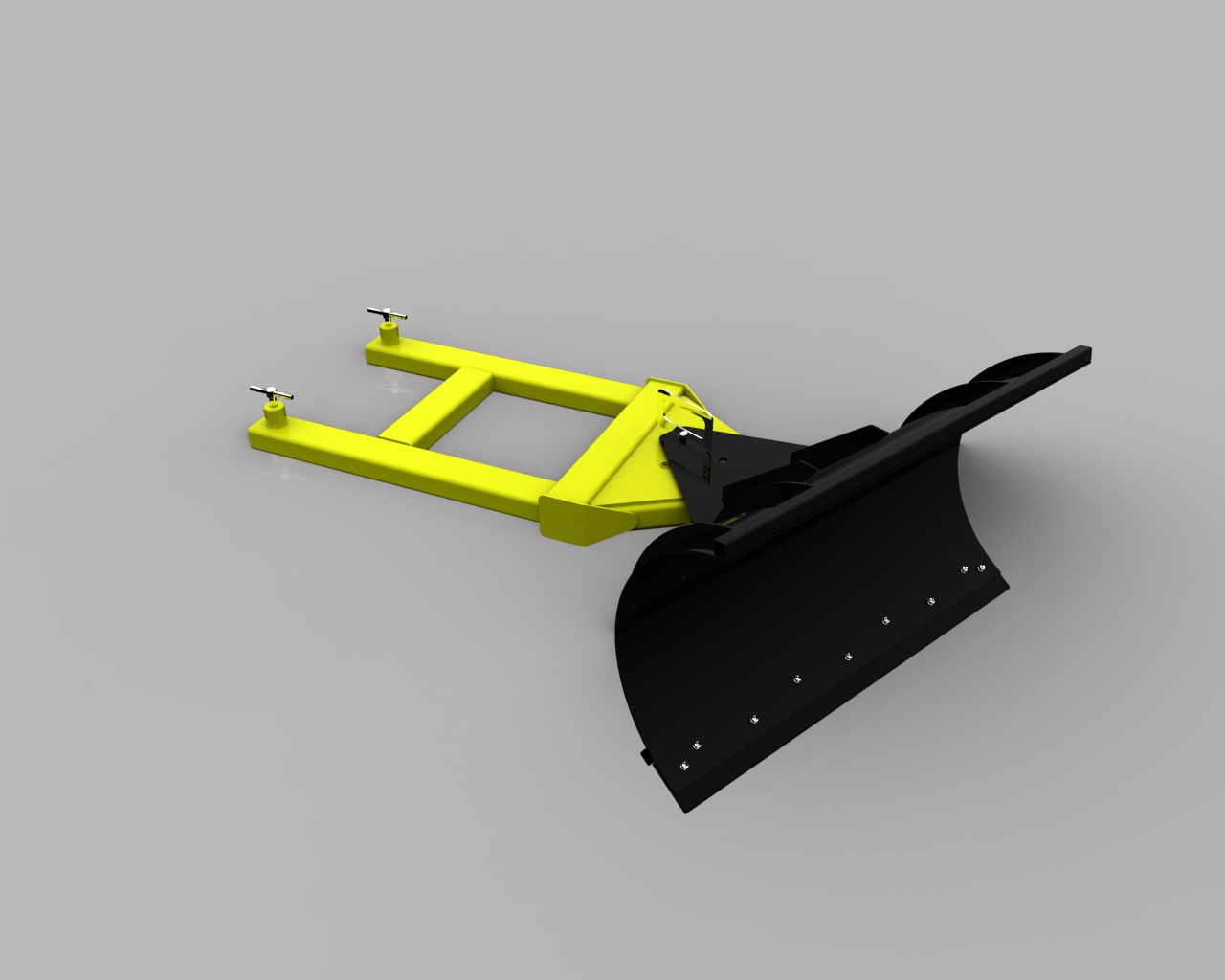

Отвал снегоуборочный для вилочного погрузчика с возможностью регулирования угла поворота отвала.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Отвал погрузчика
Отвал погрузчика
1
15
1939
34
4
50
Сообщить о проблеме
Автор
Валерий
C
Дата
04.10.2018
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
Отвал погрузчика
-
Нож _ ОП-02.00.007.m3d
-
Болт прижимной_ОП-00.00.002.m3d
-
Отвал погрузчика _ ОП-00.00.000 СБ.a3d
-
Лист гнутый _ ОП-01.00.05.m3d
-
Упор _ ОП-02.00.004.m3d
-
Отвал погрузчика.stp
-
Втулка _ ОП-01.00.06.m3d
-
Держак _ ОП-03.00.002.m3d
-
Палец в сборе _ ОП-03.00.000 СБ.a3d
-
Рычаг _ ОП-00.00.003.m3d
-
Труба 30х30х1100 _ ОП-02.00.006.m3d
-
Лист крепежный _ ОП-02.00.002.m3d
-
Лист отвала _ ОП-02.00.001.m3d
-
Бобышка _ ОП-01.00.07.m3d
-
Труба 60х100х800 _ ОП01-01.00.01.m3d
-
Труба 30х30х1100 _ ОП-02.00.004.m3d
-
Труба-раскос _ ОП-01.00.03.m3d
-
Палец _ ОП-03.00.001.m3d
-
Отвал _ ОП-02.00.000 СБ.a3d
-
Ребро _ ОП-02.00.005.m3d
-
Крепление _ ОП-01.00.00 СБ.a3d
-
Лист _ ОП-01.00.04.m3d
-
Лист-распорка _ ОП-02.00.003.m3d
-
Труба 100х100х600 _ ОП-01.00.02.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Серёга Зырянов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте. Для понимания подходит ли под мой погрузчики или нет подскажите пожалуйста межосевое расстояние по направляющим под вилы, а также размеры трубы под вилу погрузчика.

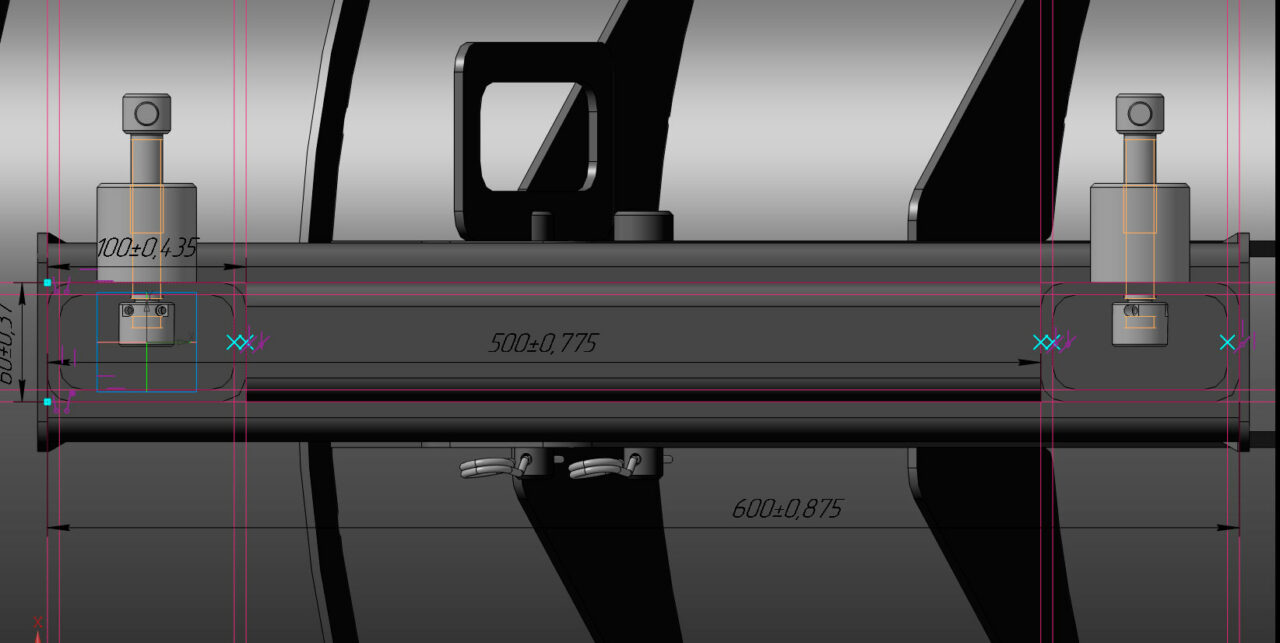

Здравствуйте! 100*60 и 500 см. вторую картинку.
Не увидел. Огромное спасибо!
Добрый Вечер
Управление - создать чертеж по модели?
Это где подскажите
Здравствуйте! Это горизонтальная верхняя панель (там где файл, правка)
Здравствуйте! В разрезе одну штуку не получается сделать) и если не сложно подскажите как в размерах сделать чтобы не показывалась погрешность) заранее спасибо!
Откройте чертеж. Перейдите из меню "Настройка" в "Параметры".
Далее необходимо найти меню "Размеры", потом "Допуски и предельные отклонения". Выбираем пункт "Допуски по умолчанию". Тут можно задать допуски по умолчанию для линейных, угловых, диаметральных, радиальных. Выбираем нужный квалитет или его отсутствие. Нажимаем на ОК.
Здравствуйте! Скачал ваш проект) хотел спросить а можно как нибудь за отдельную плату чертежи деталей с размерами? В компасе вообще не в зуб ногой) а сварщик требует чертежи с размерами
Здравствуйте! Пока автор не ответил, попробуйте сами. Управление - создать чертеж по модели. А потом инструмент линейный размер.
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
