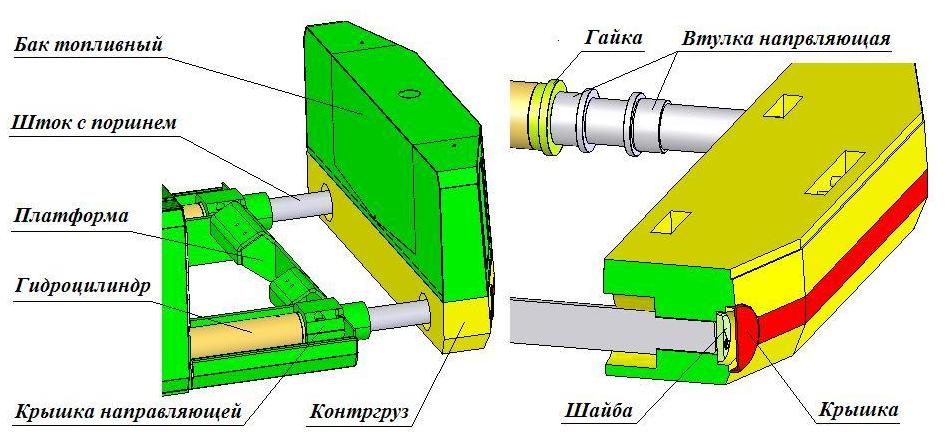

Установка контргруза ПП1.11.00.000СБ

Установка контргруза ПП1.11.00.000СБ выполнена с использованием свидетельства на полезную модель № 23300 под названием «Противовес экскаватора» и предназначена для регулируемого изменения положения контргруза относительно оси опорно-поворотного устройства экскаватора, что обеспечило возможность сохранения устойчивости машины при уменьшении количества топлива в баке во время работы дизеля и свободный доступ к нему при обслуживании сзади и выдвижении контргруза на 500 мм. Контргруз с помощью болтов и шайб закреплен на цилиндрических концах штоков гидроцилиндров. Штоки при помощи гаек и направляющих втулок установлены в расточки рамы платформы и закреплены крышками. Корпуса гидроцилиндров навинчены на гайки и зафиксированы. На контргрузе закреплен топливный бак. Контргруз и топливный бак совместно образуют противовес, обеспечивающий устойчивость экскаватора.

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Просмотр файлов
ПП1.11.00.000СБ Установка контргруза.SLDASM
ПП1.11.02.000 Шток\ПП1.11.02.000СБ Шток.SLDASM
ПП1.11.03.000 Цилиндр\ПП1.11.03.000СБ Цилиндр.SLDASM
ПП1.11.02.000 Шток\Кольцо.SLDPRT
ПП1.11.02.000 Шток\ПП1.11.02.001 Шток.SLDPRT
ПП1.11.02.000 Шток\ПП1.11.02.002 Поршень.SLDPRT
ПП1.11.03.000 Цилиндр\ПП1.11.03.001 Гильза.SLDPRT
ПП1.11.03.000 Цилиндр\ПП1.11.03.002 Крышка.SLDPRT
ПП1.11.03.000 Цилиндр
ПП1.11.02.000 Шток
Кольцо 150-160-46 ГОСТ 9833-73.SLDPRT
ПП1.11.00.001 Контргруз.SLDPRT
ПП1.11.00.002 Направляющая.SLDPRT
ПП1.11.00.003 Втулка.SLDPRT
ПП1.11.00.004 Шайба.SLDPRT
ПП1.11.00.005 Крышка.SLDPRT
ПП1.11.00.006 Планка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 29

FavoriteLoadingДобавить в избранное

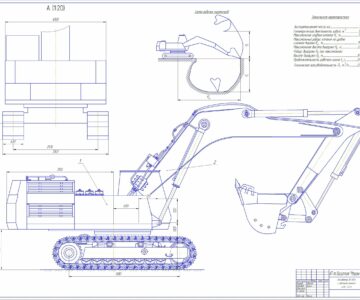

Еще чертежи и проекты по этой теме:
