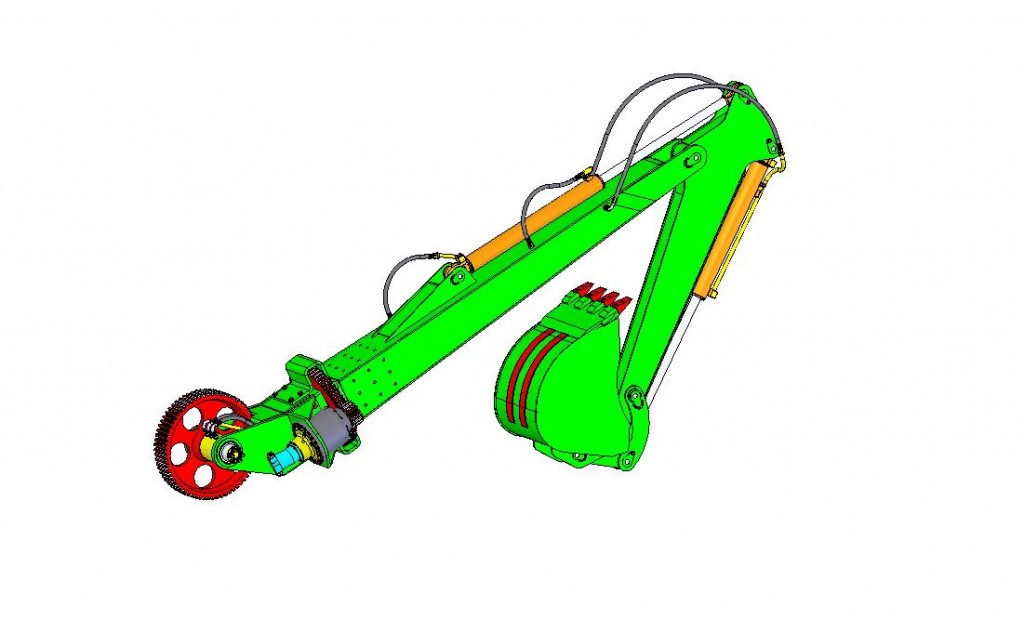

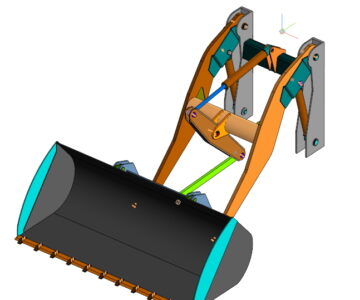

Рабочее оборудование представляет собой запрокидывающуюся стрелу с рукоятью и сменным оборудованием – ковшом. На полой оси вращающейся стрелы смонтировано зубчатое колесо, зафиксированное шпонками и ограничителями.
Вращение зубчатого колеса вращающейся стрелы осуществляется шестерней привода в виде планетарного реверсивного редуктора с гидромотором, который закреплен на боковой поверхности опоры стрелы.
Рукоять и ковш приводятся в движение гидроцилиндрами, установленными на щеках вращающейся стрелы и рукояти. Подача и отвод рабочей жидкости осуществляется через штуцера осевого коллектора, далее через рукава к центральному коллектору в опорной части стрелы, соединенного жесткими трубопроводами с рукавами, подсоединенными к гидроцилиндрам.
Подъем и опускание стрелы осуществляется зубчатым колесом, установленным на горизонтальной оси – коллекторе, от планетарного реверсивного редуктора с гидромотором, который закреплен на поворотной платформе экскаватора.
Круговое вращение вращающейся стрелы повысило производительность экскаватора, путем увеличения рабочей зоны экскаватора в поперечном направлении за счет появившейся возможности вращения рукояти с рабочим органом относительно продольной оси стрелы. Появилась возможность разработки грунта ковшом (грейфером или гидравлическим молотом) и разрезания различных конструкций гидравлическими ножницами под любым требуемым углом в пространстве, а также демонтажа и монтажа любого узла этого же экскаватора крюковой подвеской при ремонте или профилактическом обслуживании.
Возможность вращения рукояти со сменным оборудованием относительно продольной оси стрелы и запрокидывание стрелы назад с гарантированным зазором над крышей капота экскаватора обеспечили удаление рабочего оборудования из зоны перед кабиной управления. Это увеличило обзор оператора перед экскаватором, сократило транспортную длину экскаватора в 1,2 - 1,3 раза, а также его высоту - не менее чем в 1,5 раза, что повысило также безопасность самоходного передвижения экскаваторов ЭО4220Е и ЭО4320Е.

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks, SLDPRT, SLDASM

Сайт: www

Файлы:
4224.23.20.999 Гидроцилиндр/
4224.23.20.999 Гидроцилиндр/4121А.23.00.032 Прокладка..SLDPRT
4224.23.20.999 Гидроцилиндр/4121А.23.00.033 Грязесъемник.SLDPRT
4224.23.20.999 Гидроцилиндр/4121А.23.00.034 Втулка.SLDPRT
4224.23.20.999 Гидроцилиндр/4121А.23.00.035 Кольцо.SLDPRT
4224.23.20.999 Гидроцилиндр/4121А.23.00.102 Втулка.SLDPRT
4224.23.20.999 Гидроцилиндр/4125.23.03.151 Платик.SLDPRT
4224.23.20.999 Гидроцилиндр/4125.23.11.102 Платик.SLDPRT
4224.23.20.999 Гидроцилиндр/4125.23.40.004 Гайка.SLDPRT
4224.23.20.999 Гидроцилиндр/4224.23.00.007 Втулка опорная штоковая.SLDPRT
4224.23.20.999 Гидроцилиндр/4224.23.20.260.СБ Цилиндр.SLDASM
4224.23.20.999 Гидроцилиндр/4224.23.20.261 Гильза.SLDPRT
4224.23.20.999 Гидроцилиндр/4224.23.20.270.СБ Цилиндр.SLDASM
4224.23.20.999 Гидроцилиндр/4224.23.20.999.СБ Гидроцилиндр.SLDASM
4224.23.20.999 Гидроцилиндр/4224.23.30.007 Шток.SLDPRT
4224.23.20.999 Гидроцилиндр/4225а.23.00.045 Проушина.SLDPRT
4224.23.20.999 Гидроцилиндр/4225А.23.00.055 Поршень.SLDPRT
4224.23.20.999 Гидроцилиндр/4225А.23.00.057 Проушина.SLDPRT
4224.23.20.999 Гидроцилиндр/4225А.23.00.110.СБ Подшипник шарнирный ШСЛ 9К1.SLDASM
4224.23.20.999 Гидроцилиндр/4225А.23.00.111 Кольцо наружное ШСЛ 9К1.SLDPRT
4224.23.20.999 Гидроцилиндр/4225А.23.00.112 Кольцо внутреннее ШСЛ 9К1.SLDPRT
4224.23.20.999 Гидроцилиндр/4225А.23.00.18 Кольцо резиновое.SLDPRT
4224.23.20.999 Гидроцилиндр/4225А.23.30.003 Втулка.SLDPRT
4224.23.20.999 Гидроцилиндр/Шток.SLDASM
РО1.01.00.000СБ Стрела/
РО1.01.00.000СБ Стрела/Винт М16х2-8g x 35 ГОСТ.SLDPRT
РО1.01.00.000СБ Стрела/Винт М16х2-8g x 50 ГОСТ.SLDPRT
РО1.01.00.000СБ Стрела/РО1.00.00.003 Колесо 56.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.00.000СБ Стрела.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.00.001 Подшипник.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.00.002 Подшипник.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/Болт М30-8gх70.36.019 ГОСТ 7798-70.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.000СБ Опора стрелы.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.001 Шека.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.001-01 Шека.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.002 Стенка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.003 Стенка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.004 ось.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.005 Шайба.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.005-01 Шайба.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.006 Шпонка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.007 Втулка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.01.000СБ Опора стрелы/РО1.01.01.007-01 Втулка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/~$Винт М16х2-8g x 35 ГОСТ.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/Винт М16х2-8g x 35 ГОСТ.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/Копия РО1.01.02.121 Щека.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.000СБ Стрела.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.001 Боковина.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.002 Накладка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.003 Ось.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.004 Труба.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.005 Перегородка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.050СБ Оголовок.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.051 Щека.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.051-01 Щека.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.052 Распорка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.053 Распорка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.100СБ Кронштейн.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.101 Ребро.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.120СБ Щека.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.121 Щека.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.122 Бобышка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/РО1.01.02.130СБ Щека.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.02.000СБ Стрела/СМ1.01.02.054 Ушко.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.04.000СБ Ограничитель/
РО1.01.00.000СБ Стрела/РО1.01.04.000СБ Ограничитель/РО1.01.04.000СБ Ограничитель.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.04.000СБ Ограничитель/РО1.01.04.001 Кронштейн.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.04.000СБ Ограничитель/РО1.01.04.002 Подшипник.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/Кольцо 035-040-30-2-2 ГОСТ 9833-73.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.000СБ Установка трубопроводов.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.001 Опора.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.002 Переходник.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.003 Кольцо 43.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.004 Гайка 42х1,5.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.050СБ Трубопровод.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.051 Труба.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.052 Штуцер 42.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.052-01 Штуцер 42.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.060СБ Трубопровод.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.061 Труба.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.070СБ Трубопровод.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.071 Труба.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.080СБ Трубопровод.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.05.000СБ Установка трубопроводов/РО1.01.05.081 Труба.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/Болт М12-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/Кольцо 098-105-46-2-2 ГОСТ 9833-73.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/Кольцо195-205-46-2-2 ГОСТ 9833-73.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.000СБ Коллектор.SLDASM
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.001 Колонка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.002 Обойма.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.003 Подшипник.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.004 Грязесъемник.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.005 Подшипник.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.006 Заглушка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.007 Крышка.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/РО1.01.06.008 Штуцер 42х42К.SLDPRT
РО1.01.00.000СБ Стрела/РО1.01.06.000СБ Коллектор/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
РО1.01.00.000СБ Стрела/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
РО1.01.00.000СБ Стрела/Шайба 30Т 65Г 019 ГОСТ 6402-70.SLDPRT
РО1.02.00.000СБ Рукоять/
РО1.02.00.000СБ Рукоять/Болт М20-8gх50.88.019 ГОСТ 7798-70.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.00.000СБ Рукоять.SLDASM
РО1.02.00.000СБ Рукоять/РО1.02.00.001 Втулка.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.000СБ Каркас рукояти.SLDASM
РО1.02.00.000СБ Рукоять/РО1.02.01.001 Распорка.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.002 Крышка.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.003 Дно.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.004 Дно.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.050СБ Боковина.SLDASM
РО1.02.00.000СБ Рукоять/РО1.02.01.051 Щека.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.052 Бобышка.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.052-01 Бобышка.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.052-02 Бобышка.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.052-03 Бобышка.SLDPRT
РО1.02.00.000СБ Рукоять/РО1.02.01.100СБ Боковина.SLDASM
РО1.03.00.000СБ Шарнир/
РО1.03.00.000СБ Шарнир/РО1.03.00.000-01СБ Шарнир.SLDASM
РО1.03.00.000СБ Шарнир/РО1.03.00.000СБ Шарнир.SLDASM
РО1.03.00.000СБ Шарнир/РО1.03.00.001 Щека.SLDPRT
РО1.03.00.000СБ Шарнир/РО1.03.00.002 Бобышка.SLDPRT
РО1.04.00.000СБ Тяга/
РО1.04.00.000СБ Тяга/РО1.04.00.000СБ Тяга.SLDASM
РО1.04.00.000СБ Тяга/РО1.04.01.000СБ Тяга.SLDASM
РО1.04.00.000СБ Тяга/РО1.04.01.01 Втулка.SLDPRT
РО1.04.00.000СБ Тяга/РО1.04.01.050СБ Рычаг.SLDASM
РО1.04.00.000СБ Тяга/РО1.04.01.051 Щека.SLDPRT
РО1.04.00.000СБ Тяга/РО1.04.01.052 Бобышка.SLDPRT
РО1.04.00.000СБ Тяга/РО1.04.01.053 Ребро.SLDPRT
РО1.04.00.000СБ Тяга/РО1.04.01.054 Втулка.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/
РО1.05.00.000СБ Гидроцилиндр рукояти/4121А.23.00.032 Прокладка..SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4121А.23.00.033 Грязесъемник.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4121А.23.00.034 Втулка.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4121А.23.00.035 Кольцо.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4121А.23.00.102 Втулка.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4125.23.03.151 Платик.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4125.23.11.102 Платик.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4125.23.40.004 Гайка.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4224.23.00.007 Втулка опорная штоковая.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4224.23.30.007 Шток..SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4225а.23.00.045 Проушина.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4225А.23.00.055 Поршень.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4225А.23.00.057 Проушина.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4225А.23.00.110.СБ Подшипник шарнирный ШСЛ 9К1.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/4225А.23.00.111 Кольцо наружное ШСЛ 9К1.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4225А.23.00.112 Кольцо внутреннее ШСЛ 9К1.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4225А.23.00.18 Кольцо резиновое.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/4225А.23.30.003 Втулка.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Болт М12-8gх35.36.019 ГОСТ 7798-70 .SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Болт М12-8gх80.36.019 ГОСТ 7798-70.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Винт М16х2-8g x 50 ГОСТ 11738-84.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Кольцо 034-040-36-2-2 ГОСТ 9833-73.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Кольцо В130 ГОСТ 13941-86.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.00.000СБ Гидроцилиндр рукояти.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.01.000СБ Цилиндр.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.01.100СБ Цилиндр.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.01.101 Цилиндр.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.02.000СБ Шток.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.02.001 Шток.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.03.000СБ Отвод.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.03.001 Корпус.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.03.002 Труба.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/Кольцо 033-038-30.sldprt
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/РО1.05.04.000СБ Гидроклапан обратный.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/РО1.05.04.001 Клапан.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/РО1.05.04.002 Пробка.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/РО1.05.04.100СБ Корпус.SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/РО1.05.04.101 Фланец.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/РО1.05.04.102 Корпус.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/РО1.05.04.000СБ Гидроклапан обратный/РО1.05.04.103 Стойка.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
РО1.05.00.000СБ Гидроцилиндр рукояти/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4121А.23.00.032 Прокладка..SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4121А.23.00.033 Грязесъемник.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4121А.23.00.034 Втулка.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4121А.23.00.035 Кольцо.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4121А.23.00.102 Втулка.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4125.23.03.151 Платик.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4125.23.11.102 Платик.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4125.23.40.004 Гайка.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4224.23.00.007 Втулка опорная штоковая.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225а.23.00.045 Проушина.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225А.23.00.055 Поршень.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225А.23.00.057 Проушина.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225А.23.00.110.СБ Подшипник шарнирный ШСЛ 9К1.SLDASM
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225А.23.00.111 Кольцо наружное ШСЛ 9К1.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225А.23.00.112 Кольцо внутреннее ШСЛ 9К1.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225А.23.00.18 Кольцо резиновое.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/4225А.23.30.003 Втулка.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Болт М10-8gх30.58.01 ГОСТ 7798-70.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Болт М12-8gх80.36.019 ГОСТ 7798-70.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Винт М10-8g x 50 ГОСТ 11738-84.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Винт М16х2-8g x 50 ГОСТ 11738-84.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Гайка М10-7Н ГОСТ 5915-70.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Кольцо 034-040-36-2-2 ГОСТ 9833-73.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Кольцо В130 ГОСТ 13941-86.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Манжета 1.2-105х130-1 ГОСТ 8752-79.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.00.000СБ Гидроцилиндр рабочего органа.SLDASM
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.00.001 Шток.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.00.002 Кронштейн.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.00.003 Прижим.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.01.000СБ Цилиндр.SLDASM
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.01.101 Цилиндр.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.02.000СБ Шток.SLDASM
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.03.000СБ Отвод.SLDASM
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.03.001 Труба.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.04.000СБ Отвод.SLDASM
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.04.001 Труба.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/РО1.06.04.002 Штуцер 42.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
РО1.06.00.000СБ Гидроцилиндр рабочего органа/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/
РО1.09.00.000СБ Механизм вращения стрелы/4225.12.02.012 Пластина.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/4225.12.02.013 Шайба.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/4225.16.72.038 Прокладка.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/Болт М12-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Болт М16-8gх40.36.019 ГОСТ 7798-70.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Болт М16-8gх50.36.019 ГОСТ 7798-70.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Болт М20-8gх60.88.019 ГОСТ 7798-70.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Винт М12-8g x 40 ГОСТ 11738-84.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Гидромотор 303.3.112.501 ТУ 22-1.020-88-92.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Кольцо 355-365-58-2-3 ГОСТ 9833-73.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Кольцо 380-385-36-2-3.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Подшипник 502210 ГОСТ 5377-79/
РО1.09.00.000СБ Механизм вращения стрелы/Подшипник 502210 ГОСТ 5377-79/Обойма 50х60,4х20-01.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Подшипник 502210 ГОСТ 5377-79/Обойма 50х60,4х20.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Подшипник 502210 ГОСТ 5377-79/Подшипник 502210 ГОСТ 5377-79.SLDASM
РО1.09.00.000СБ Механизм вращения стрелы/Подшипник 502210 ГОСТ 5377-79/Ролик-01.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.00.000СБ Механизм вращения стрелы.SLDASM
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.00.001 Шестерня 15.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/ Кольцо В50 ГОСТ 13942-70.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/201.01.00.004 Подшипник.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.002 Корпус.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.003 Вал.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.006 Шестерня.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.007 Шайба упорная.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.009 Втулка.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.010 Прокладка.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.011 Втулка.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.014 Втулка.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.015 Крышка.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.018 Кольцо.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.019 Пята.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.020 Пластина.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.02.021 Пластина.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.12.72.017 Шестерня.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.002 Диск.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.003 Сателлит.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.004 Крышка.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.005 Сателлит.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.006 Сателлит.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.007 Кольцо.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.008 Водило.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.009 Водило.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.010 Кольцо.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.011 Диск.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.012 Кольцо пружинное.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.014 Шестерня.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.015 Корпус.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.016 Шестерня.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.017 Пробка.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.018 Кольцо.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.019 Шайба упорная.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.019 Шайба упорная1.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.020 Диск фрикционный.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.020 Диск фрикционный1.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.021 Пружина.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.022 Диск ведомый.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.023 Поршень.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.025 Шестерня.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.028 Крышка.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.029 Кольцо.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.030 Крышка.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.031 Кольцо.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.032 Кольцо.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.034 Пружина.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.035 Вал.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.036 Муфта.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.037 Стакан.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.038 Прокладка.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.040 Поршень.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.047 Корпус.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.048 Водило.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/4225.16.72.049 Стакан.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Болт М12-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Болт М16-8gх40.36.019 ГОСТ 7798-70.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Болт М16-8gх50.36.019 ГОСТ 7798-70.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Болт М20-8gх60.88.019 ГОСТ 7798-70.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо 355-365-58-2-3 ГОСТ 9833-73.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо 370-380-58-2-3 ГОСТ 9833-73.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо 140-145-36-2-3 ГОСТ 9833-73.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо 170-175-36-2-3 ГОСТ 9833-73.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо 205-215-46-2-3 ГОСТ 9833-73-ГОСТ 18829-73.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо 380-385-36-2-3.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо А30 ГОСТ 13940-86.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо В62 ГОСТ 13941-86.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Кольцо В95 ГОСТ 13941-86.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Манжета 1.1-140х170-1 ГОСТ 8752-79.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 2306КМ ГОСТ 8328-75.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 3524 ГОСТ 5721-75/
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 3524 ГОСТ 5721-75/Внутренняя обойма 120х58.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 3524 ГОСТ 5721-75/Наружняя обойма 215х58.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 3524 ГОСТ 5721-75/Подшипник 3524 ГОСТ 5721-75.SLDASM
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502210 ГОСТ 5377-79/
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502210 ГОСТ 5377-79/Обойма 50х60,4х20-01.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502210 ГОСТ 5377-79/Обойма 50х60,4х20.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502210 ГОСТ 5377-79/Подшипник 502210 ГОСТ 5377-79.SLDASM
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502210 ГОСТ 5377-79/Ролик-01.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502310 ГОСТ 5377-79/
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502310 ГОСТ 5377-79/Кольцо 355-365-58-2-3 ГОСТ 9833-73.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502310 ГОСТ 5377-79/Обойма 50х65х27.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502310 ГОСТ 5377-79/Подшипник 502310 ГОСТ 5377-79.SLDASM
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Подшипник 502310 ГОСТ 5377-79/Ролик15х15.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/ПП1.03.00.002 Вал.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/РО1.09.01.000 СБ Редуктор планетарный.SLDASM
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/РО1.09.01.001 Корпус.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/РО1.09.01.002 Корпус.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/РО1.09.01.003 Вал.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/РО1.09.01.004 Шестерня.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/РО1.09.01.006 Шестерня.sldprt
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Шайба 12 65Г 019 ГОСТ 6402-70 .SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000 СБ Редуктор планетарный/Шайба 16 65Г 019 ГОСТ 6402-70 СТП 2.12-72.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.000СБ Кронштейн.SLDASM
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.001 Стойка.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.002 Основание.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/РО1.09.01.003 Косынка.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/ТК1.16.01.027 Полуфланец 25 4226.38.00.001.SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Шайба 12 65Г 019 ГОСТ 6402-70 .SLDPRT
РО1.09.00.000СБ Механизм вращения стрелы/Шайба 16 65Г 019 ГОСТ 6402-70 СТП 2.12-72.SLDPRT
Рукава/
Рукава/Гайка 16-27х1,5 S-32.SLDPRT
Рукава/Гайка 25-42х1,5 S-50.SLDPRT
Рукава/ДКМ 16.SLDASM
Рукава/ДКМ 16х90.SLDASM
Рукава/ДКМ 25.SLDASM
Рукава/ДКМ 25х90.SLDASM
Рукава/Муфта МЕ-25.SLDPRT
Рукава/Муфта ММ-16 2SN.SLDPRT
Рукава/Ниппель 16 со сферой ДКМ.SLDPRT
Рукава/Ниппель H-16-32x90 со сферой ДКМ.SLDPRT
Рукава/Ниппель Н-25-50 со сферой ДКМ.SLDPRT
Рукава/НиппельН-25-50x90 со сферой ДКМ.SLDPRT
Рукава/Рукав 16х900 высокого давления двухоплеточные (2SN) EN 853.SLDPRT
Рукава/Рукав 25х1000 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
Рукава/Рукав 25х1200 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
Рукава/Рукав 25х3000 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
Рукава/Рукав 25х3000 высокого давления четырехнавивочный EN 856 4 SP2.SLDPRT
Рукава/Рукав 25х800 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
Рукава/Рукав 25х950 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
Рукава/Рукав РВД 16.2.1-S32 – 900, 0°90°.SLDASM
Рукава/Рукав РВД-25.110.1250.4SР.У1-Cф М42 х 2,0-37˚ ТУ 4833-001-00239882-2004.SLDPRT
Рукава/Рукав РВД25.4SH.2-S50 – 1000.SLDASM
Рукава/Рукав РВД25.4SH.2-S50 – 1200.SLDASM
Рукава/Рукав РВД25.4SH.2-S50 – 3000, 0°90°.SLDASM
Рукава/Рукав РВД25.4SH.2-S50 – 3000, 0°90°2.SLDASM
Рукава/Рукав РВД25.4SH.2-S50 – 800, 0°90°.SLDASM
Рукава/Рукав РВД25.4SH.2-S50 – 950, 0°90°.SLDASM
Рукава/Рукав2 25х800 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
Рукава/Рукав2 25х950 высокого давления четырехнавивочный EN 856 4 SP.SLDPRT
Рукава/Рукав2 РВД25.4SH.2-S50 – 800, 0°90°.SLDASM
Рукава/Рукав2 РВД25.4SH.2-S50 – 950, 0°90°.SLDASM
РО1.00.00.000СБ Рабочее оборудование.SLDASM
РО1.07.00.000-01СБ Палец.SLDASM
РО1.07.00.000СБ Палец.SLDASM
РО1.08.00.000СБ Палец.SLDASM
РО1.09.00.000-01СБ Палец.SLDASM
РО1.09.00.000-02СБ Палец.SLDASM
РО1.09.00.000СБ Палец.SLDASM
РО1.10.00.000СБ Палец.SLDASM
РО1.11.00.000СБ Трубопровод.SLDASM
РО1.12.00.000СБ Трубопровод.SLDASM
Болт М12-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
Болт М16-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
Болт М20-8gх50.88.019 ГОСТ 7798-70.SLDPRT
Болт М30-8gх70.36.019 ГОСТ 7798-70.SLDPRT
Гайка 25-42х1,5 S-50.SLDPRT
Гайка М20-7Н.36.019 ГОСТ 5915-70.SLDPRT
Кольцо 210-220-46-2-2 ГОСТ 9833-73.SLDPRT
Масленка 1.3.Ц6 ГОСТ 19853-74.SLDPRT
РО1.00.00.001 Ось.SLDPRT
РО1.00.00.002 Колесо.SLDPRT
РО1.00.00.003 Шайба.SLDPRT
РО1.00.00.004 Шестерня 19.SLDPRT
РО1.00.00.005 Шайба.SLDPRT
РО1.00.00.006 Шайба.SLDPRT
РО1.00.00.007 Обойма.SLDPRT
РО1.00.00.008 Штуцер 42х42К.SLDPRT
РО1.00.00.009 Втулка.SLDPRT
РО1.00.00.010 Шпонка 10х10х20.SLDPRT
РО1.01.00.007 Втулка.SLDPRT
РО1.07.00.001 Палец.SLDPRT
РО1.07.00.001-01 Палец.SLDPRT
РО1.07.00.001-02 Палец.SLDPRT
РО1.07.00.001-03 Палец.SLDPRT
РО1.07.00.002 Ушко.SLDPRT
РО1.08.00.001 Палец.SLDPRT
РО1.08.00.002 Ушко.SLDPRT
РО1.09.00.001 Палец.SLDPRT
РО1.09.00.001-01 Палец.SLDPRT
РО1.09.00.002 Ушко.SLDPRT
РО1.10.00.001 Палец.SLDPRT
РО1.10.00.002 Ушко.SLDPRT
РО1.11.00.001 Ниппель со сферой 45.SLDPRT
РО1.11.00.001-01 Ниппель со сферой 60.SLDPRT
РО1.11.00.001-02 Ниппель со сферой 90.SLDPRT
РО1.11.00.002 Трубопровод.SLDPRT
РО1.11.00.003 Ниппель со сферой.SLDPRT
РО1.12.00.001 Трубопровод.SLDPRT
ТГ1.03.00.002 Штуцер 42х42К.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 30Т 65Г 019 ГОСТ 6402-70.SLDPRT
Шпонка 50х28х90 ГОСТ23360-78.SLDPRT
Шпонка 50х28х220 ГОСТ23360-78.SLDPRT
СМ1.01.00.000СБ Ковш V0,8.SLDASM
СМ1.01.00.000СБ Ковш V0,8/
СМ1.01.00.000СБ Ковш V0,8/Откосник.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.00.000СБ Ковш V0,8.SLDASM
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.00.001 Коронка.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.000СБ Ковш.SLDASM
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.001 Боковина.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.002 Дно.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.003 Плита.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.004 Адаптер.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.005 Ребро.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.006 Ребро.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.007 Усилитель.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.050СБ Основание.SLDASM
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.051 Плита.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.052 Стойка.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.053 Ребро.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.054 Бобышка.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.055 Бобышка.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.056 Ушко.SLDPRT
СМ1.01.00.000СБ Ковш V0,8/СМ1.01.01.057 Ушко.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

НЕТ КОММЕНТАРИЕВ

Оставьте комментарий, отзыв о работе, жалобу (только конкретная критика) или просто поблагодарите автора.

Не открывается архив или чертеж? Прочитайте, перед тем как писать комментарий.

Пожалуйста, войдите, чтобы добавить комментарии.
