Рабочие процессы землеройной техники

Киевский национальный университет строительства и архитектуры
Кафедра строительных машин
Курсовая работа по дисциплине: «Рабочие процессы землеройной техники»
на тему:
Скоростное рабочее оборудование непрерывного типа дисковой фрезы
Киев 2013

Тема: Роторный траншеекопатель
Производительность дисковой фрезы: П == 0,6667 м / с.
Предел прочности среды: σ = 5 ∙ 10 ^ 6 Па.
Относительная динамическая деформация: ε = 0,01.
Плотность: ρ = 1700кг / м ^ 3.
Динамический модуль деформаций: E = 500 ∙ 10^ 6 МПа.
Коэффициент Пуассона: μ = 0,24.
Скорость взаимодействия режущих элементов дисковой фрезы с почвой: V = 14 м / с
Диаметр фрезы: D = 1м.
Глубина резания: H = 330 мм.
Ширина режущего элемента дисковой фрезы b = 6.5 мм.
Угол резания: δ = 30 °.

ЗМІСТ

ВСТУП……………………………………………………………………………..5
РОЗДІЛ 1. ОБГРУНТУВАННЯ КОНСТРУКЦІЇ РОБОЧОГО
УСТАТКУВАННЯ І РОБОЧОГО ОРГАНУ…………………………………….6
РОЗДІЛ 2. ЗАГАЛЬНІ РОЗРАХУНКИ МАШИНИ………….. ……………….9
2.1. РОЗРАХУНОК НАВАНТАЖЕННЯ НА РОБОЧИЙ ОРГАН………...…………....9
2.2. Підбір гідродвигуна привода робочого оргага…………………………………………………............………………….11
РОЗДІЛ 3. МІЦНІСНІ РОЗРАХУНКИ РОБОЧОГО ОРГАНА І ЙОГО ЕЛЕМЕНТІВ…………………………………………………………………….12
3.1 Перевірка міцності зуба дискової фрези……………………………..12
3.2 Розрахунок мінімального діаметра приводного валу……………….13
ПЕРЕЛІК ПОСИЛАННЬ………………………………………………………..14
ДОДАТКИ………………………………………………………………………..15

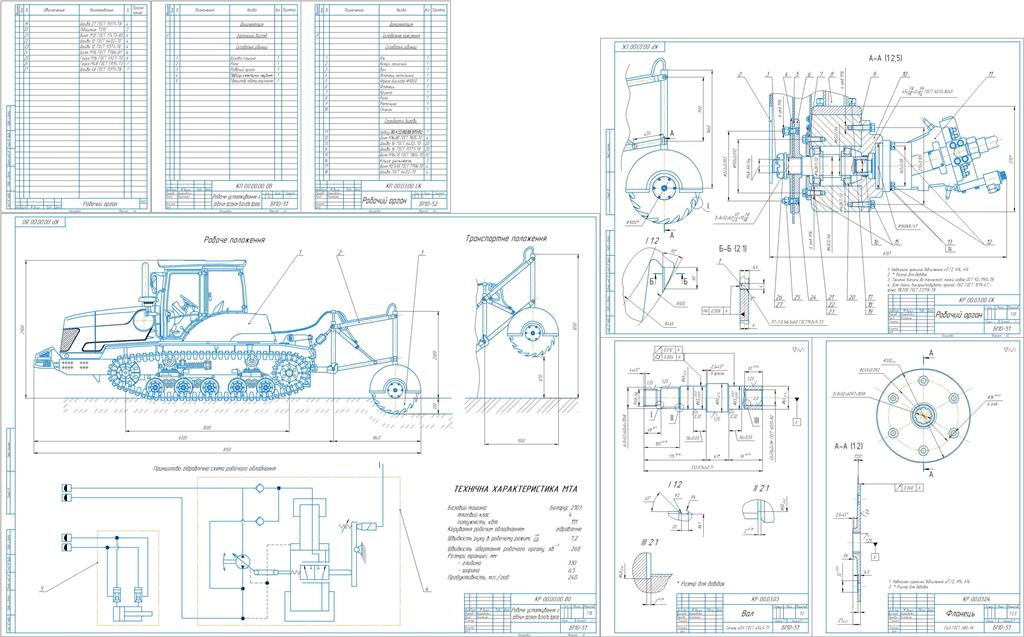

Состав: Рабочее оборудование с   рабочим органом дисковая фреза,Рабочий орган, Вал, Фланец,Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Рабочие процессы землеройной техники

Просмотр файлов
№1 Костенюк на печать.cdw
№2.1.cdw
Робочі процеси.docx
Специф вузла продовження.cdw
специф заг виду.cdw
специфікація вузла.cdw
