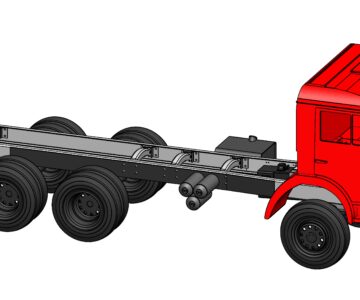

Расчет автомобильного крана стреловой на базе автомобиля КамАЗ-53228

Читинский Государственный Университет (ЧитГУ)
Институт технологических и транспортных систем
Кафедра строительных и дорожных машин
курсовой проект на тему: «Кран стреловой на базе автомобиля КамАЗ»

Целью курсового проекта является расчет автомобильного крана со следующими исходными данными:
- Грузоподъемность – 20 т,
- Высота подъема груза – 17 м,
- Скорость подъема – 4,2 м/мин,
- Частота вращения – 1,6 мин-1,
- Режим работы – Легкий,
При выполнении курсового проекта были решены следующие основные задачи:
- Расчет механизма подъема,
- Расчет механизма изменения вылета,
- Расчет механизма передвижения,
- Расчет механизма вращения,
- Расчет устойчивости.
Курсовая работа состоит из пояснительной записки в которой освещаются вопросы:
Введение
1. Расчёт механизма подъёма
1.1 Выбор полиспаста
1.2 Расчёт и выбор каната
1.3 Расчёт барабана
1.4. Выбор крюка и грузовой подвески
1.5 Выбор двигателя, редуктора и тормоза механизма подъёма
2. Расчёт механизма передвижения
2.1 Общий расчёт
2.2 Выбор двигателя, редуктора и тормоза механизма передвижения
3. Расчёт механизма вращения
3.1 Общий расчёт
3.2 Выбор двигателя, редуктора и тормоза механизма вращения
4. Расчёт механизма изменения вылета стрелы
4.1 Общий расчёт
4.2 Выбор двигателя, редуктора и тормоза механизма изменения вылета стрелы
5. Расчёт устойчивости крана
6. Техника безопасности
Специальная часть
Заключение
Список использованной литературы
Приложение

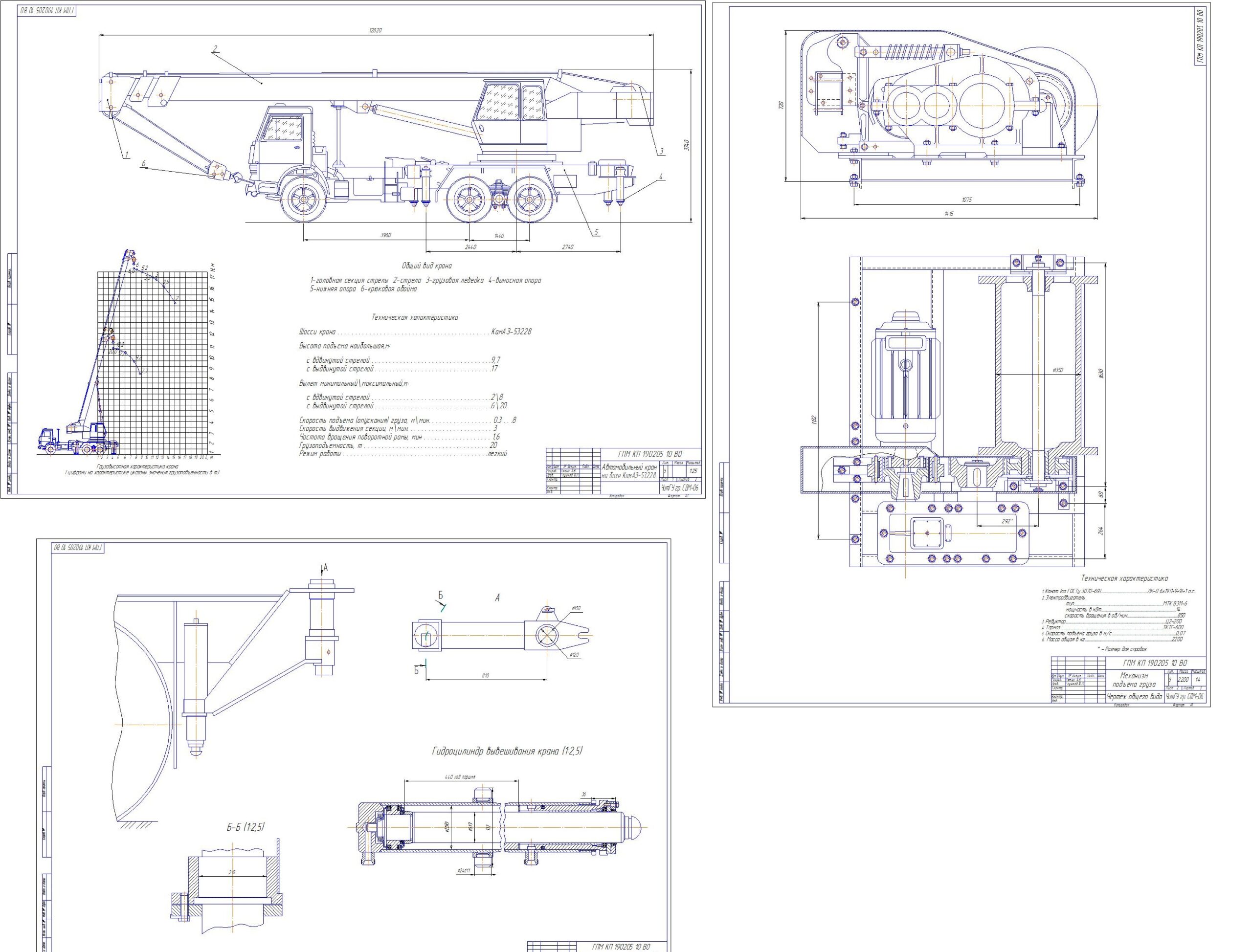

Так же в состав работы входит графическая часть из 3-х чертежей формата А3, в которых изображено (см. картинку):
-ВО крана (сбоку), с размерами, характеристикой, грузовысотная характеристика крана;
-чертеж аутригер;
-механизм подъема груза вид сбоку и сверху, с характеристикой и размерами.

Состав: Пояснительная записка, 3 шт. чертежа (см. картинку) Язык документа

Софт: КОМПАС-3D 13 SP1
