Разработка бурового рабочего органа к погрузчику СММ-750

Воронежский государственный архитектурно-строительный университет
Кафедра строительной техники и инженерной механики
Курсовой проект по дисциплине ,, Машины для земляных работ"
На тему: ,,Разработка бурового рабочего органа к погрузчику СММ-750"
Воронеж 2016

Цель модернизации закключается в том что, шнековый бур состоит из центрального трубчатого стержня с фланцем для подсоединения к буровой штанги, основания, неподвижно соединенного с центральным стержнем и несущего режущие элементы, а также винтов шнека, жестко соединенных между собой и со стержнем. Шнек в целом соединен с гидроприводом, включающим в себя гидромотор с подключенными к нему трубопроводами для подачи рабочей жидкости, а также переходник, соединяющий гидромотор с планетарным двухступенчатым редуктором, передающим движение на шнековй бур.

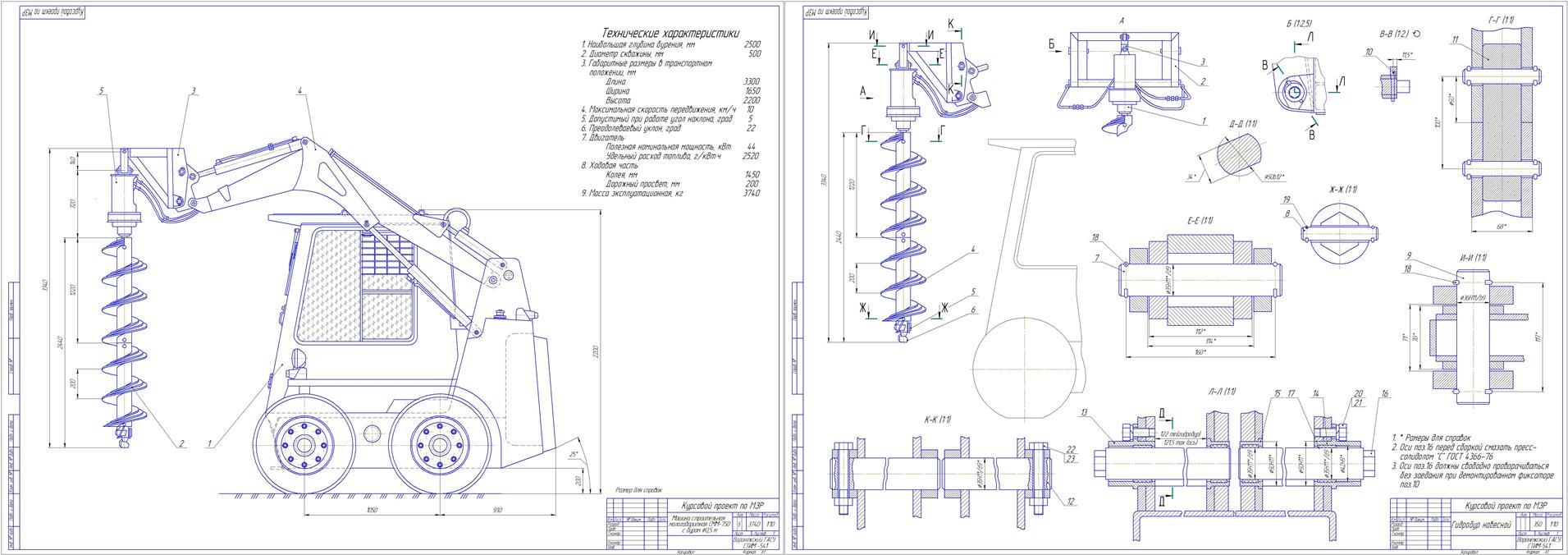

Графическая часть содержит: общий вид машины (СБ), рабочий орган (СБ), деталировка

Введение………………………………………………………...........……….............3
1 Технико-экономическое обоснование темы курсового проекта................4
1.1 Анализ существующих конструкций.........................……...............4
1.2 Проведение патентного поиска………………….…………...............5
2. Общие расчёты.……………..........................…….……………………...........10
2.1. Основные расчеты бура………………………………………............10
2.2. Состав машины………………………………………………………….21
2.3. Работа машины ……………………...………………………...............21
2.4. Гидропривод…………………….………………………………..............21
2.5. Гидроуправление………………………………………………..............22
2.5.1. Гидравлическая система хода………………………...........22
2.5.2. Гидравлическая система рабочего оборудования ..........22
2.5.3. Гидравлическая система управления……………..............23
2.6. Исходные данные.............................................................................23
3. Расчёт на прочность……………………………...........……………………….27
3.1. Расчет на прочность рабочего оборудования…………………….27
3.1.1 Геометрические характеристики сечений стрелы…….27
3.1.2 Силы, действующие в рабочем оборудовании…………....31
3.2 Расчёт осей рабочего оборудования.............................................33
4. Охрана труда……………………………………………………………………...36
4.1. Меры безопасности при производстве работ……………………36
4.2. Меры безопасности при производстве работ……………………36
4.3. Меры безопасности при техническом
обслуживании ремонте………………………………………………….37
4.4. Меры безопасности при транспортных перегонах……………...37
Список литературы…………...…………………………………......................40

Состав: Оющий вид (СБ), рабочий орган (СБ), деталировка , пояснительная записка, спецификации Язык документа

Софт: КОМПАС-3D V-14

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Разработка бурового рабочего органа к погрузчику СММ-750

Буровая установка на базе СММ-750 модернизированная\1-594314-patents.su.png
Буровая установка на базе СММ-750 модернизированная\2-594314-patents.su.png
Буровая установка на базе СММ-750 модернизированная\Лист 1 общий вид.cdw
Буровая установка на базе СММ-750 модернизированная\Лист 2 Рабочий орган.cdw
Буровая установка на базе СММ-750 модернизированная\Лист 3 Деталировка.frw
Буровая установка на базе СММ-750 модернизированная\Пояснительная записка готовая.docx
Буровая установка на базе СММ-750 модернизированная\Спецификация лист 1.docx
Буровая установка на базе СММ-750 модернизированная\Спецификация лист 2.docx
Буровая установка на базе СММ-750 модернизированная\Спецификация лист 3.docx
