КОМПАС 3D 18

Разработка конструкции экскаватора на базе УЭС-30

“Гомельский государственный технический университет
имени П.О. Сухого”
Кафедра: “Сельскохозяйственные машины”
КУРСОВОЙ ПРОЕКТ
по курсу
“СЕЛЬСКОХОЗЯЙСТВЕННЫЕ МАШИНЫ”
на тему:
«Разработка конструкции экскаватора на базе УЭС-30»
Гомель 2015г.

В данном курсовом проекте рассмотрена разработка экскаватора на базе УЭС-30. Для рассматриваемого экскаватора произведен анализ условий эксплуатации и технологического процесса машины, анализ конструкции аналогов рабочих органов машины, прочностной и конструктивные расчеты.
В работе детально обоснован расчет конструктивных параметров и режимов работы органов машины в соответствии с условиями эксплуатации.
Курсовой проект выполнен на 3 листах формата А1, содержит 4 таблицы и 12 рисунков.

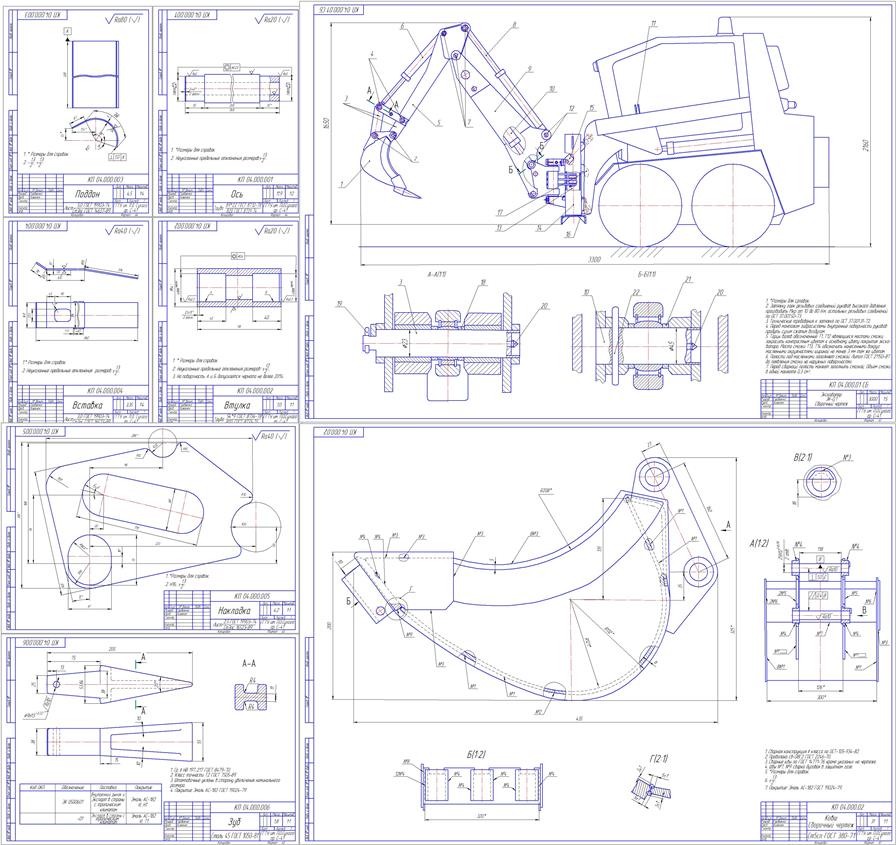

Графическая часть курсовой работы выполнена на листах формата A1 и содержит сборочный чертеж экскаватора, деталировку и чертеж рабочего органа.
