Скрепер с элеваторной загрузкой

Белорусско-Российский университет
Кафедра: “Строительные, дорожные, подъёмно-транспортные машины и оборудование(СДПТМ и О)”
Скрепер с элеваторной загрузкой
Могилёв 2011

Наполнение ковша самоходного скрепера имеет ряд особенностей. Усилие, которое развивается тягачом самоходного скрепера, недостаточно для наполнения ковша грунтом. При работе в легких грунтах и движении под уклон ковш самоходного скрепера может быть заполнен не более чем на 50 %. Наполнение ковша самоходного скрепера без толкача, как правило, сопровождается буксованием колес, поэтому при наполнении ковша этого скрепера следует применять механизированную загрузку.
В данном курсовом проекте разрабатывается механизированная загрузка ковша скрепера, которая даёт возможность работать скреперу без толкоча и предотвращает буксование колёс скрепера. И как результат: снижается износ шин, уменьша¬ется расход топлива, повышается конкурентоспособность машины за счет снижения себе¬стоимости единицы разрабатываемого грунта.

Технические характеристики
1 Производительность, м /ч 33,25
2 Вместимость ковша, м
геометрическая 5
номинальная 7.5
3 Полная масса автоскрепера, т 26,6
4 Номинальная грузоподъемность, т 16
5 Глубина резания, мм 280
6 Толщина слоя отсынки, мм 450
7 Мощность двигателя, кВт 165,4
8 Скорость автоскрепера, км/ч
транспортная 44
рабочая 5,5
9 Габаритные размеры, мм
длина 12725
ширина 2400
высота 3600
10 Масса 26600

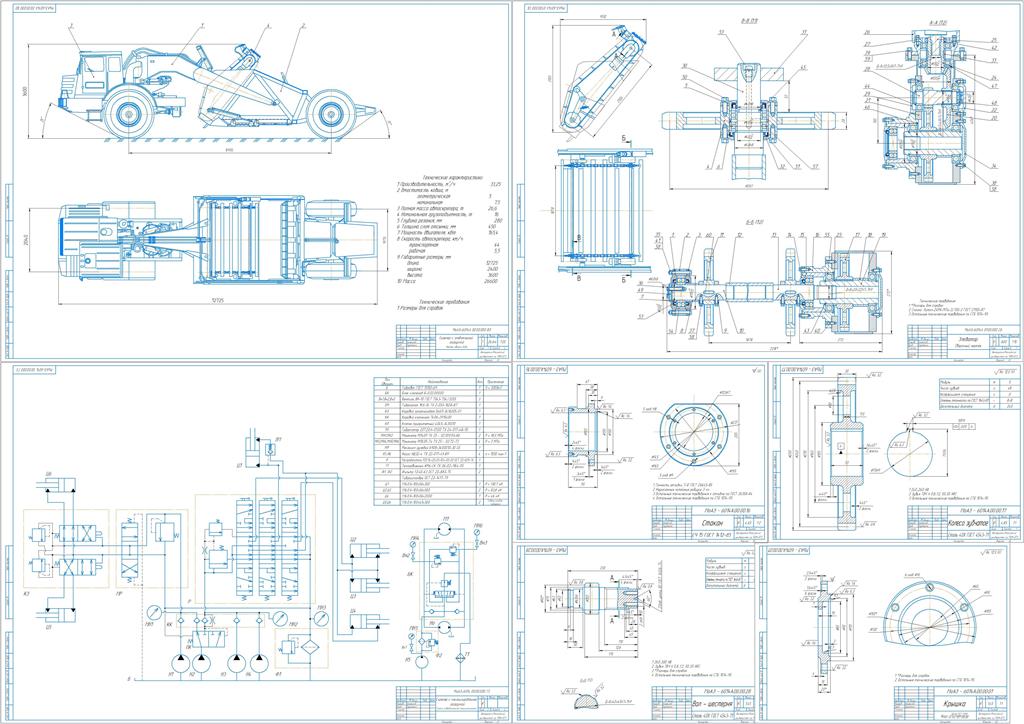

Состав: Скрепер (ВО), Элеватор (СБ), Деталировка, Гидросхема, Спецификации, Патенты Язык документа

Софт: КОМПАС-3D 12

Просмотр файлов
Курсовой проект по МЗР Зундаль Е.И\Лена\~$аписка.docx
Курсовой проект по МЗР Зундаль Е.И\Лена\Вал.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Вал.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Деталировка_1.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Деталировка_2.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Деталировка_3.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Деталировка_3.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Деталировка_4.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Деталировка_4.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Записка.docx
Курсовой проект по МЗР Зундаль Е.И\Лена\Звёздочка.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Звёздочка.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Крышка.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Крышка.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Крышка2.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Крышка2.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Общий вид.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Общий вид.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Раб
Курсовой проект по МЗР Зундаль Е.И\Лена\Раб
Курсовой проект по МЗР Зундаль Е.И\Лена\Раб
Курсовой проект по МЗР Зундаль Е.И\Лена\Рабочее оборудование.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Специфик1.2.bak.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Специфик1.2.bak.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Спецификация_2 Раб оборудование.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Спецификация_2 Раб оборудование.spw
Курсовой проект по МЗР Зундаль Е.И\Лена\Спецификация_3 Элеватор.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Спецификация_3 Элеватор.spw
Курсовой проект по МЗР Зундаль Е.И\Лена\Титульник.docx
Курсовой проект по МЗР Зундаль Е.И\Лена\Элеватор пробник.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Элеватор пробник.cdw
Курсовой проект по МЗР Зундаль Е.И\Лена\Элеватор.bak
Курсовой проект по МЗР Зундаль Е.И\Лена\Элеватор.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Гидросхема.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Деталировка_1.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Деталировка_2.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Деталировка_3.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Деталировка_4.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Общий вид.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Патенты.docx
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Специфик1.2.bak.cdw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Спецификация_3.spw
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Титульник.docx
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой\Элеватор.cdw
Курсовой проект по МЗР Зундаль Е.И\Патенты\302445\00000001.TIF
Курсовой проект по МЗР Зундаль Е.И\Патенты\302445\00000002.TIF
Курсовой проект по МЗР Зундаль Е.И\Патенты\369219\00000001.TIF
Курсовой проект по МЗР Зундаль Е.И\Патенты\369219\00000002.TIF
Курсовой проект по МЗР Зундаль Е.И\Патенты\369219\00000003.TIF
Курсовой проект по МЗР Зундаль Е.И\Патенты\Su 699113\00000001.TIF
Курсовой проект по МЗР Зундаль Е.И\Патенты\Su 699113\00000002.TIF
Курсовой проект по МЗР Зундаль Е.И\СКРЕПЕР С ЭЛЕВАТОРНОЙ ЗАГРУЗКОЙ - Патент РФ 2170306.mht
Курсовой проект по МЗР Зундаль Е.И\Патенты\302445
Курсовой проект по МЗР Зундаль Е.И\Патенты\369219
Курсовой проект по МЗР Зундаль Е.И\Патенты\Su 699113
Курсовой проект по МЗР Зундаль Е.И\Лена
Курсовой проект по МЗР Зундаль Е.И\Ленин курсовой
Курсовой проект по МЗР Зундаль Е.И\Патенты
Курсовой проект по МЗР Зундаль Е.И
