Снегоочичтитель на базе К-700

Учреждение Высшего Профессионального Образования
Белорусско-Российский Университет
Кафедра ”Строительные дорожные подъемно-
транспортные машины и оборудование”
КУРСОВОЙ ПРОЕКТ
Снегоочиститель фрезерно-роторный
Могилев, 2006

Шнекороторные и фрезерно-роторные снегоочистители - это сне-гоочистители с метательными рабочими органами. Они предназначены для очистки дорог и аэродромов от снега путем отбрасывания снега ме-тательным рабочим органом (ротором или фрезой) с последующим пе-ремещением снега по баллистической траектории за пределы очищае¬мой поверхности или через направляющий аппарат в кузов транспорт¬ного средства. Основным параметром роторных снегоочистителей явля¬ется производительность, по которой их разделяют на легкие (произво-дительность до 200 т/ч), средние (до 1 000 т/ч) и тяжелые (более 1 000 т/ч). Средняя ширина захвата роторных снегоочистителей 2,5—3,2 м; толщи¬на разрабатываемого снежного покрова до 1,2—2 м; дальность отбрасы¬вания снега дорожных снегоочистителей 18—20 м, аэродромных до 50—60 м; рабочая скорость снегоочистителей 0,3—5 км/ч. Роторный сне¬гоочиститель представляет базовую машину, на которой установлено ра¬бочее оборудование, состоящее из двух рабочих органов: для отделения снега от массива и его подачи к отбрасывающему устройству (плуг, шнек, фреза) и устройство - рабочий орган для отбрасывания снега (ротор, фреза) за пределы очищаемой поверхности, а также системы привода рабочих органов.

1.1 Назначение, область применения
1.2 Патентный анализ существующих конструкций
1.3 Описание проектируемой конструкции и внесенных в нее зменений
2 Общий расчет
2.1 Выбор и обоснование главных параметров. Расчет напряжений, развиваемых на поверхности контакта вальца с грунтом
2.2 Тяговый расчет снегоочистителя
2.3 Расчет мощности снегоочистителя
3 расчет технической производительности
4 расчет муфты предельного момента
5 метрология и стандартизация

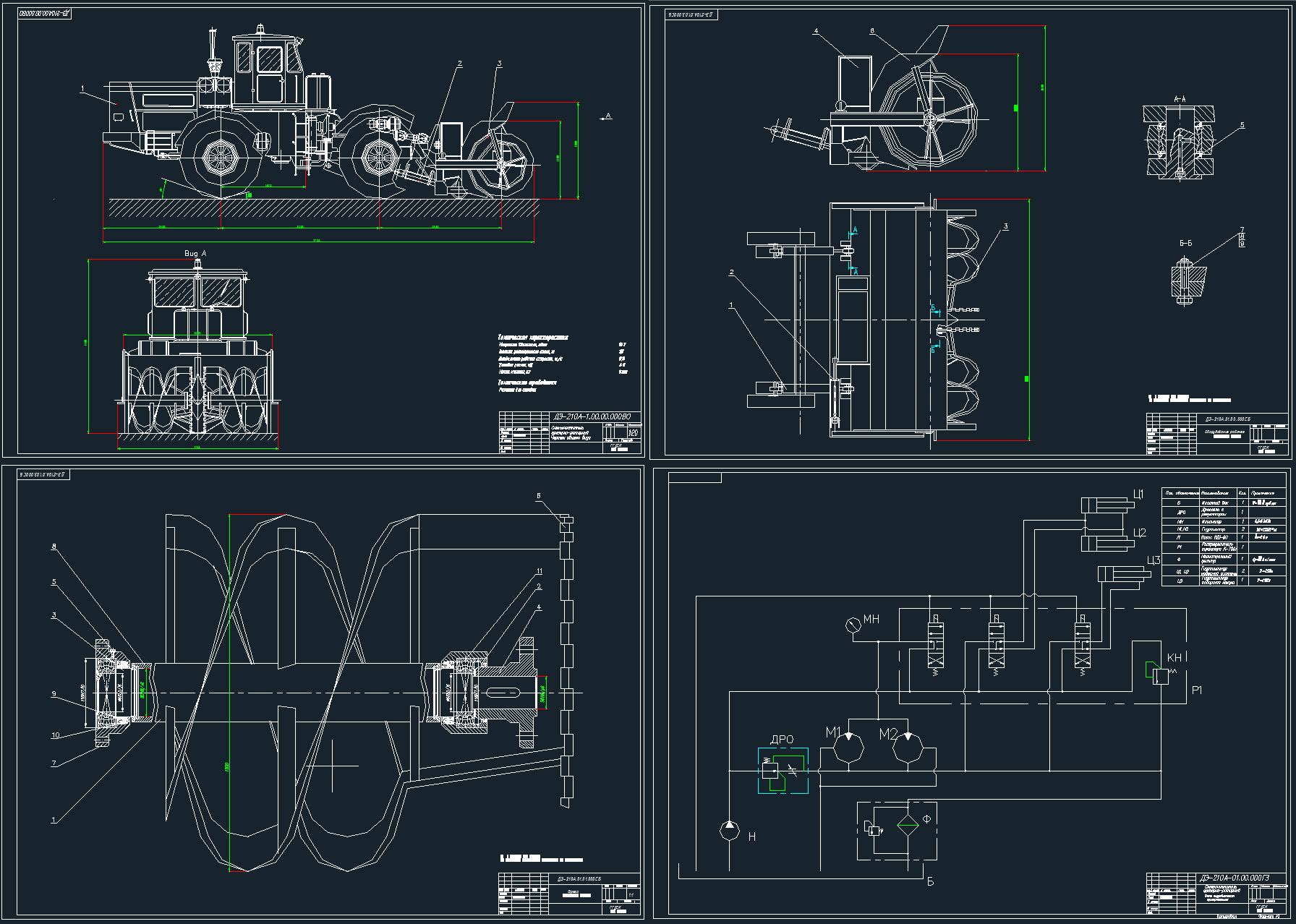

Состав: Вид общий (ВО), Гидросхема (Г3), Рабочее оборудование(СБ), Фреза (СБ), Деталировка, ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:
Введение и пат
Документ Microsoft Word.doc
Расчет основных параметров.doc
снегоочиститель !.dwg
содержание.DOC
