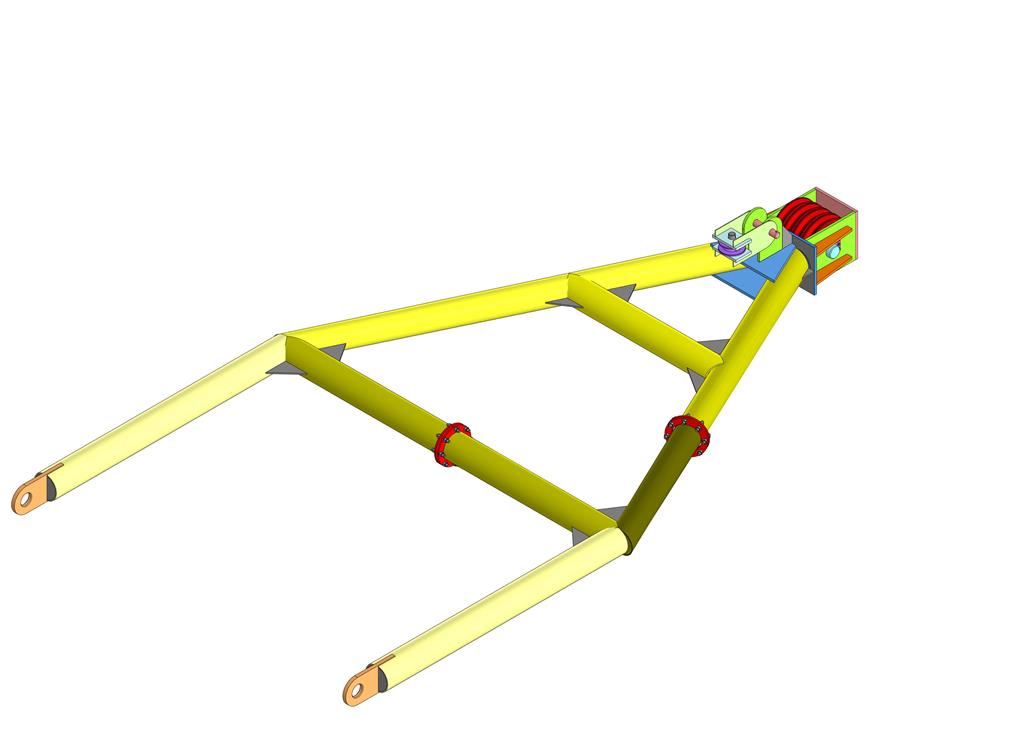

Стрела землесосного снаряда проекта 180-60, предназначена для подъема/опускания рамы земснаряда через систему блоков грузовой лебедкой грузоподъемностью 5т.
Изготовлена из:
Труба 219х8мм
Блок П2220- 4шт.
Листовой металл 20мм, 5мм, 10мм, 30мм.
Устанавливается на боковых понтонах земснаряда, крепление к багерской через вантовый блок, тросом диаметром 32мм.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Стрела ЗПНС 180-60
Стрела ЗПНС 180-60
0
0
5
0
0
50
Сообщить о проблеме
Автор
Dmitry Nevedomsky
Дата
08.02.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Блок П220 в сборе.a3d
-
Блок П220.m3d
-
Блок вантовый стрелы.m3d
-
Боковая крышка _ ПОМ ХТУ№5.m3d
-

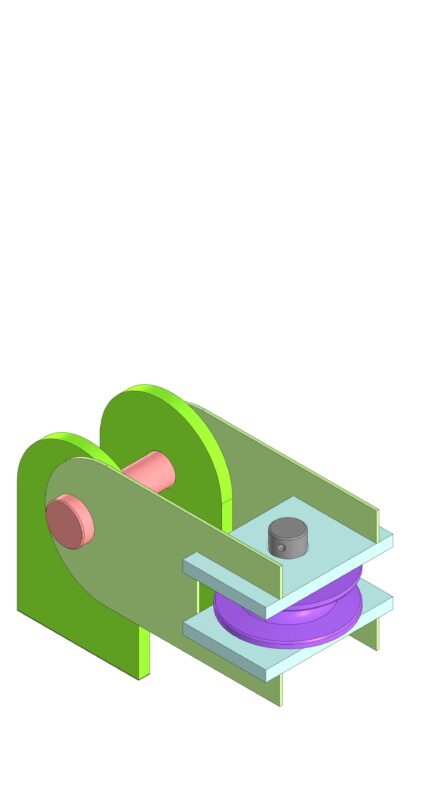

Вантовый блок в сборе.a3d
-
Вантовый блок в сборе.jpg
-
Вантовый блок в сборе.log
-
Вантовый блок в сборе.stp
-
Верхняя крышка.m3d
-
Верхняя крышка _ ПОМ ХТУ№5.m3d
-
Втулка 110х13 _ ПОМ ХТУ№5.m3d
-
Втулка 110х22 _ ПОМ ХТУ№5.m3d
-
Заглушки.m3d
-
Кронштейн.m3d
-
Основание _ ПОМ ХТУ№5.m3d
-
Ось.m3d
-
Ось 50х240.m3d
-
Ось _ ПОМ ХТУ№5.cdw.m3d
-
Ось вантового блока.m3d
-
Пластина.m3d
-
Пластина _ ПОМ ХТУ №5.m3d
-
Пластина монтажа вантового блока.m3d
-
Пластина стрелы.m3d
-
Ребро жесткости _ ПОМ ХТУ№5.m3d
-

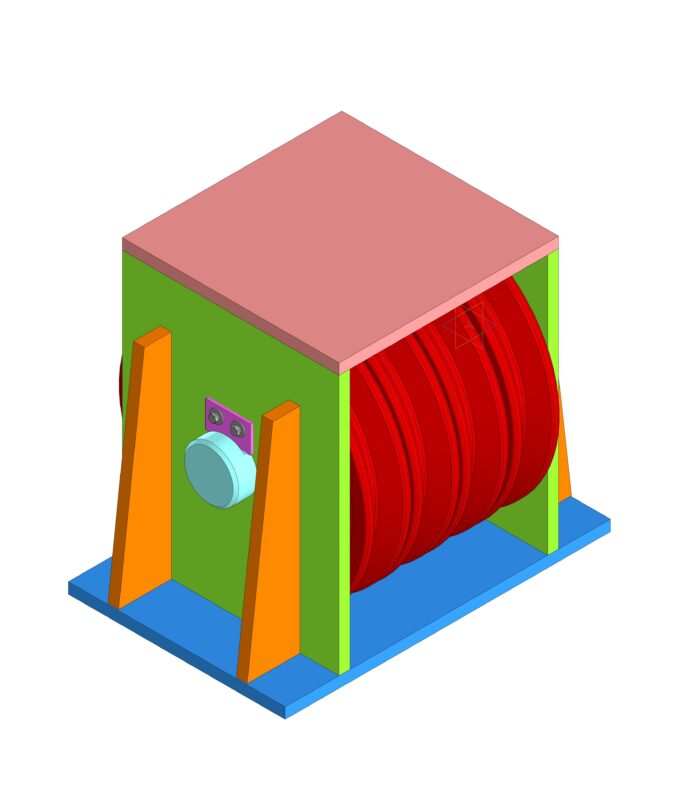

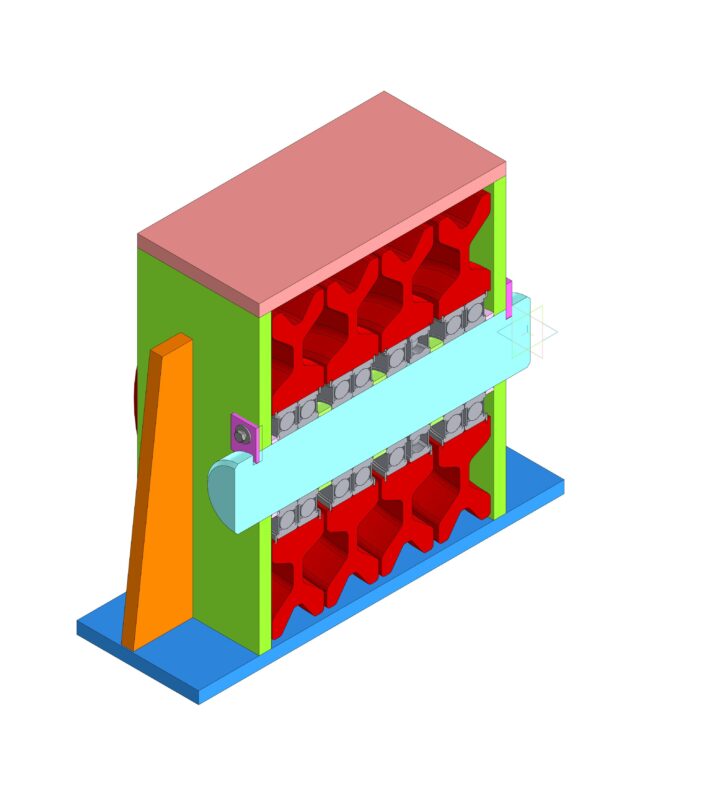

Сборка оголовок рамы зпнс.a3d
-
Сборка оголовок рамы зпнс.jpg
-
Сборка оголовок рамы зпнс.log
-
Сборка оголовок рамы зпнс.stp
-
Сборка оголовок рамы зпнс1.jpg
-
Стенка корпуса вантового блока.m3d
-
Стрела ЗПНС.a3d
-
Стрела ЗПНС.jpg
-
Стрела ЗПНС.log
-
Стрела ЗПНС.stp
-
Труба 219х8 (1315мм).m3d
-
Труба 219х8 (1508мм).m3d
-
Труба 219х8 (1621мм).m3d
-
Труба 219х8 (2335мм).m3d
-
Труба 219х8 (2553мм).m3d
-
Труба 219х8 (3860мм).m3d
-
Щека вантового блока.m3d
-
двойная пластина.m3d
-
фланец Ду=200мм.m3d
