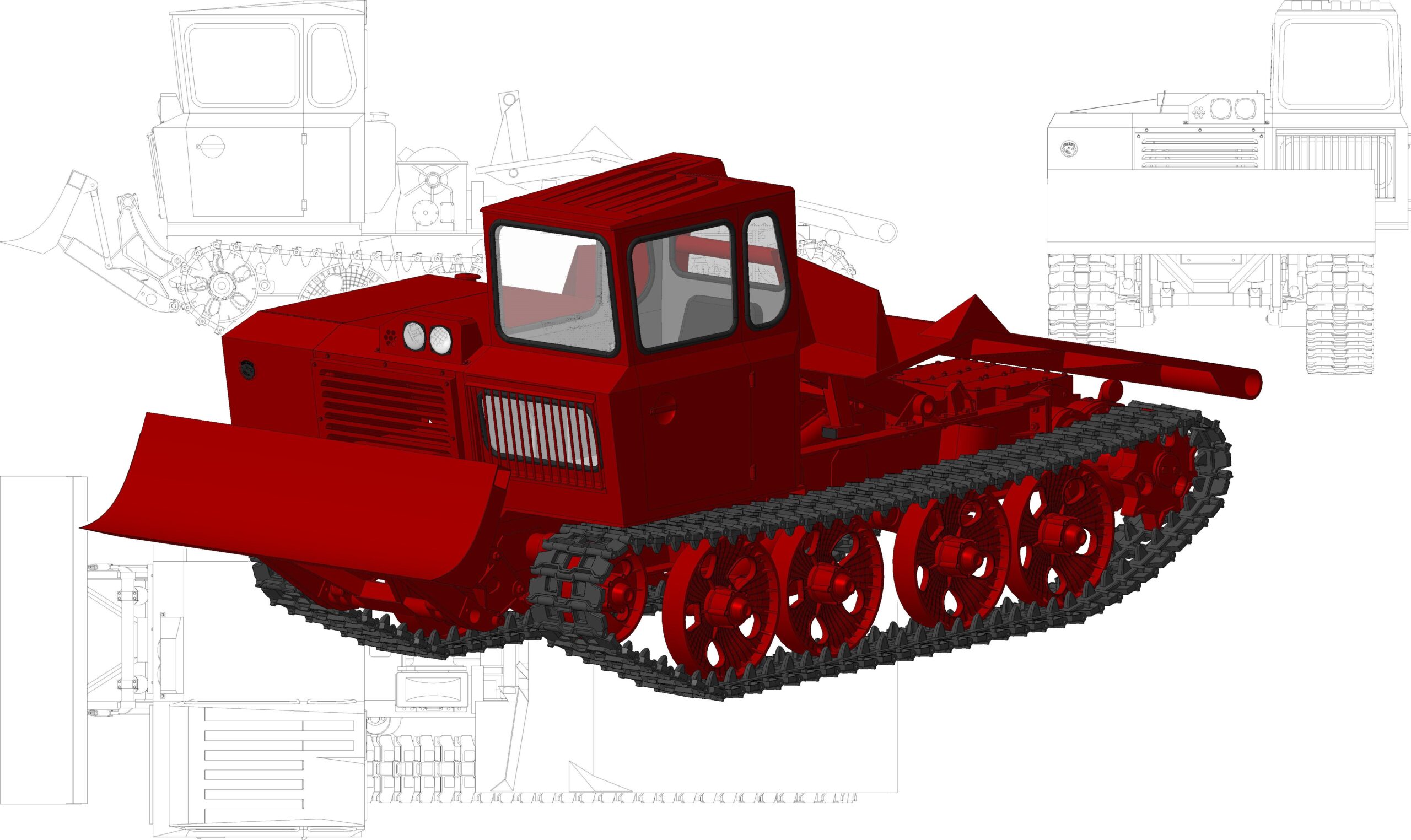

Трактор трелевочный ТДТ-55А

Тип трактор - гусеничный, трелевочный
Номинальное тяговое усилие, кгс - 3000
Масса трактора конструктивная, кг - 9500
Удельная металлоемкость, кг/л.с. - 153
Число передач:
..вперед 5
..назад 1
Диапазон скоростей, км/ч:
..вперед 2,48 - 10,99
..назад 2,31
Колея, мм - 1690
База, мм - 2320
Дорожный просвет, мм - 555
Удельное давление на почву, кгс/см2 - 0,45
Марка двигателя СМД-18, Д-245-16
Тип двигателя 4-цилиндровый, четырехтактный с вихрекамерным смесеобразованием
Номинальная мощность при 1500 об/мин, л.с. 62
Запас крутящего момента, %, не менее 15
Удельный расход топлива двигателя, г/э. л. с. ч. 195
Диаметр цилиндра, мм 120
Ход поршня, мм 140
Рабочий объем цилиндров, л 6,33
Масса двигателя, кг 675
Емкость топливного бака, л 120
Пуск двигателя стартерный

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 15

Файлы:
кабина\бак топливный.m3d
кабина\БлокФара.m3d
кабина\дверь.m3d
кабина\моторный капот.m3d
кабина\Оборудование кабины.m3d
кабина\Основание кабины.m3d
кабина\Фальшрадиатор.m3d
Передняя навеска\Гидроцилиндр
Передняя навеска\Гидроцилиндр
Передняя навеска\Кронштейн крепления к раме.m3d
Передняя навеска\Отвал.m3d
Передняя навеска\рама нижняя.m3d
Передняя навеска\Распорка верхняя.m3d
Погрузочное оборудование\кронштейн левый.m3d
Погрузочное оборудование\кронштейн правый.m3d
Погрузочное оборудование\Лебедка.m3d
Погрузочное оборудование\Погрузочный щит.m3d
Погрузочное оборудование\Рама устройства.m3d
Погрузочное оборудование\Цилиндр подъема.m3d
Погрузочное оборудование\шток подъема.m3d
рама с ходовой\балансир 2.m3d
рама с ходовой\балансир.m3d
рама с ходовой\ведущее колесо.m3d
рама с ходовой\задний мост.m3d
рама с ходовой\ленивец.m3d
рама с ходовой\Лента гусеничная.a3d
рама с ходовой\натяжитель.m3d
рама с ходовой\опорный каток.m3d
рама с ходовой\пружина.m3d
рама с ходовой\рама.m3d
рама с ходовой\тележка.m3d
рама с ходовой\трак гусеничный.m3d
рама с ходовой\шарнир натяжителя.m3d
ТДТ 55.a3d
кабина
Передняя навеска
Погрузочное оборудование
рама с ходовой
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

Здравствуйте! Извините, никогда с 3D сборкой не работал. Там на картинке на заднем фоне есть чертежи 3-х видов, их в cdw можно открыть будет?

    2

    нет это не чертежи, а 3 стандартных вида, которые можно получить в компасе с любой 3д модели за несколько нажатий мыши.
