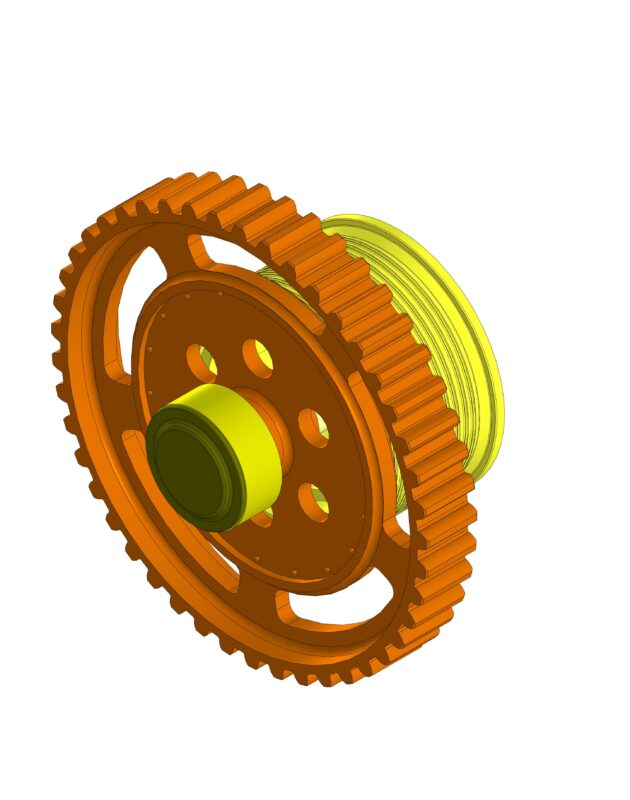

Вал барабана в сборе для экскаватора ЭКГ-5.
Вал барабана чертёж 1080.20.415СБ - запасная часть экскаватора ЭКГ-5.
Входит в узел привод барабана чертёж 1085.20.400-1СБ.
Габаритные размеры:
Высота - 1364 мм
Диаметр - 1980 мм
Масса - 3500 кг
Объем детали ~ 4,2 м3
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Передачи -
- Вал барабана 1085.20.425-1СБ (1080.20.415СБ)
Вал барабана 1085.20.425-1СБ (1080.20.415СБ)
0
0
12
0
0
30
Сообщить о проблеме
Автор
Dmitry Nevedomsky
Дата
01.10.2026
Язык
Русский
Состав
Сборка, Барабан 1082.20.417, Втулка подшипника, Клин 1080.20.426, Колесо зубчатое 1080.20.416.2, Кольцо 1080.20.418.1, Корпус подшипника, Крышка подшипника, Ось 1080.20.421.1, Шайба упорная подшипника 1080.20.419
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Барабан 1082-20-417.m3d
-
Втулка подшипника.m3d
-
Клин 1080-20-426.m3d
-
Колесо зубчатое 1080-20-416-2.m3d
-
Кольцо 1080.20-418-1.m3d
-
Корпус подшипника.m3d
-
Крышка подшипника.m3d
-
Ось 1080-20-421-1.m3d
-
Сборка.a3d
-
Сборка.log
-
Сборка.stp
-
Шайба упорная подшипника 1080.20.419.m3d
