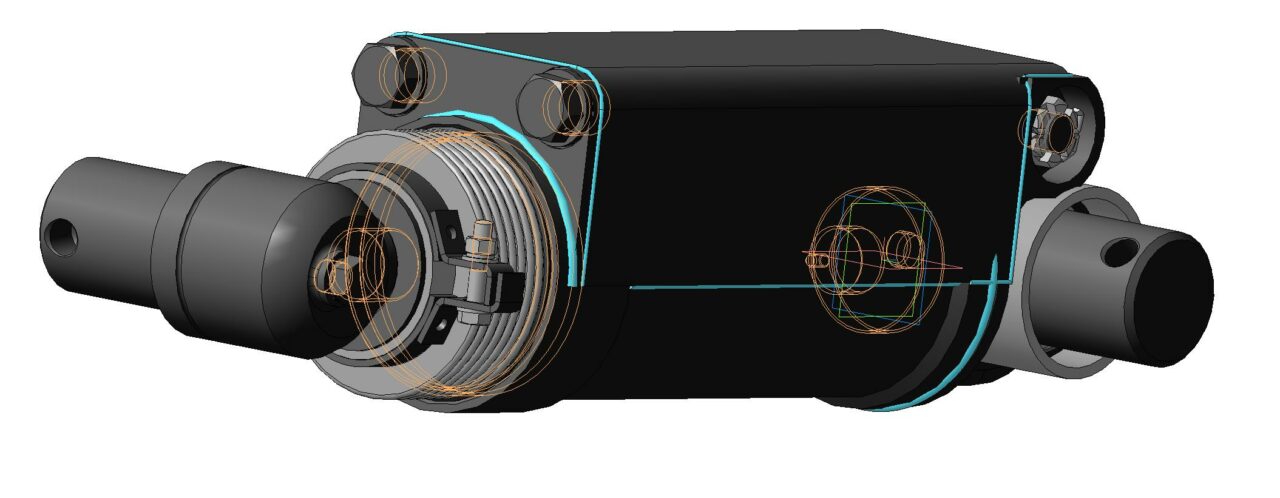

3D модель гидроамортизатора т-64

0
0
287
1
0
60

Гидравлический амортизатор, устанавливается, на двух приварных осях к корпусу изделия и балансиру опорного катка. С каждого борта корпуса установлено по 3 амортизатора. Гидроамортизаторы служат для гашения колебаний корпуса танка. Гидравлический амортизатор состоит из сварного корпуса, штока с клапанами, направляющей втулки, гайки с уплотнениями, сферы с уплотнениями ,верхней опоры с уплотнениями, гофра защиты штока.
3D Чертежи созданы на основе - Танк Т-64 Техническое обслуживание и инструкция по эксплуатации книга 2 рис. 211 стр.426-430.
Материалы и номера чертежей -Танк Т-64 Каталог деталей и сборочных единиц книга1 часть2 стр.14-19 рис139.
Технические требования - Танк Т-64 Руководство по войсковому ремонту т1 стр.12-236 рис15.


Сообщить о проблеме
Дата
02.07.2024
Язык
Русский
Состав
3D сборка и рабочие чертежи гидроамортизатора танка Т-64.
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
        • icon-АДРм-83.01.1201.70.001 Лапка.m3d АДРм-83.01.1201.70.001 Лапка.m3d
        • icon-АДРм-83.01.1201.70.003 Хомут.m3d АДРм-83.01.1201.70.003 Хомут.m3d
        • icon-АДРм-100.01.1201.70.000 - Хомут силовой Ф83.a3d АДРм-100.01.1201.70.000 - Хомут силовой Ф83.a3d
        • icon-АДРм-100.01.1201.70.001-01 Лапка.m3d АДРм-100.01.1201.70.001-01 Лапка.m3d
        • icon-Лапка _ АДРм-83.01.1201.70.001.cdw Лапка _ АДРм-83.01.1201.70.001.cdw
        • icon-Хомут _ АДРм-83.01.1201.70.003.cdw Хомут _ АДРм-83.01.1201.70.003.cdw
        • icon-Хомут силовой Ф60 _ ADF-30.02.1200.00.300.spw Хомут силовой Ф60 _ ADF-30.02.1200.00.300.spw
        • icon-Хомут силовой Ф83 _ АДРм-83.01.1201.70.000.cdw Хомут силовой Ф83 _ АДРм-83.01.1201.70.000.cdw
        • icon-Хомут силовой Ф83 _ АДРм-83.01.1201.70.000.spw Хомут силовой Ф83 _ АДРм-83.01.1201.70.000.spw
    • icon-Кольцо нажимное15.m3d Кольцо нажимное15.m3d
    • icon-Кольцо нажимное 40х60 МН5652-78 .cdw Кольцо нажимное 40х60 МН5652-78 .cdw
    • icon-Кольцо нажимное _ 43452.065.cdw Кольцо нажимное _ 43452.065.cdw
    • icon-Кольцо опорное 40х60 _ 434.52.065.cdw Кольцо опорное 40х60 _ 434.52.065.cdw
    • icon-Кольцо опорное 40х60 МН 5254-76.cdw Кольцо опорное 40х60 МН 5254-76.cdw
    • icon-Кольцо опорное 40х60.m3d Кольцо опорное 40х60.m3d
    • icon-Манжет М40х60-2 МН 5652-78 _ 434.52.063-1.cdw Манжет М40х60-2 МН 5652-78 _ 434.52.063-1.cdw
    • icon-Манжет М40х60м _ 434.52.063-1.cdw Манжет М40х60м _ 434.52.063-1.cdw
    • icon-Манжета 14 40х60 МН 5252-78..m3d Манжета 14 40х60 МН 5252-78..m3d
    • icon-Манжета 14 40х60..m3d Манжета 14 40х60..m3d
    • icon-Манжета 40х60 МН 5252-78.cdw Манжета 40х60 МН 5252-78.cdw
    • icon-Манжета шевронная.t3d Манжета шевронная.t3d
    • icon-Манжет шевронный Технологическая сборка.cdw Манжет шевронный Технологическая сборка.cdw
  • icon-6х4.ccs 6х4.ccs
  • icon-Амортизатор10.a3d Амортизатор10.a3d
  • icon-Амортизатор20.a3d Амортизатор20.a3d
  • icon-Амортизатор т-64.jpg Амортизатор т-64.jpg
  • icon-Верхняя опора _ 434.52.008.cdw Верхняя опора _ 434.52.008.cdw
  • icon-Верхняя опора _ 434_52_008_cdw.txt Верхняя опора _ 434_52_008_cdw.txt
  • icon-Втулка направляющая(букса) _ 434.52.046.cdw Втулка направляющая(букса) _ 434.52.046.cdw
  • icon-Втулка направляющая046.m3d Втулка направляющая046.m3d
  • icon-Гайка19 _ 432.52.067м.cdw Гайка19 _ 432.52.067м.cdw
  • icon-Гайка19.m3d Гайка19.m3d
  • icon-Гайка30.m3d Гайка30.m3d
  • icon-Гайка47.m3d Гайка47.m3d
  • icon-Гайка120х3.m3d Гайка120х3.m3d
  • icon-Гайка _ 432.52.067.cdw Гайка _ 432.52.067.cdw
  • icon-Гайка _ 434.52.053.cdw Гайка _ 434.52.053.cdw
  • icon-Гайка М120х3 _ 476.52.005.cdw Гайка М120х3 _ 476.52.005.cdw
  • icon-Гидроамортизатор 434.52.020сб.cdw Гидроамортизатор 434.52.020сб.cdw
  • icon-Гидроамортизатор сс ферой и верней опорой _ 434.52.010сб.cdw Гидроамортизатор сс ферой и верней опорой _ 434.52.010сб.cdw
  • icon-Гидроамортизатор сс ферой и верней опорой _ 434.52.010сб.spw Гидроамортизатор сс ферой и верней опорой _ 434.52.010сб.spw
  • icon-Гидроамортизатор т64.docx Гидроамортизатор т64.docx
  • icon-Гильза.m3d Гильза.m3d
  • icon-Гильза _ 434.52.011-001.cdw Гильза _ 434.52.011-001.cdw
  • icon-Золотник _ 434.52.068-2.cdw Золотник _ 434.52.068-2.cdw
  • icon-Клапан.m3d Клапан.m3d
  • icon-Клапан52сб.a3d Клапан52сб.a3d
  • icon-Клапан 434.52.040сб.spw Клапан 434.52.040сб.spw
  • icon-Клапан _ 432.52.030-1.cdw Клапан _ 432.52.030-1.cdw
  • icon-Клапан _ 434.52040сб.cdw Клапан _ 434.52040сб.cdw
  • icon-Кольцо006.m3d Кольцо006.m3d
  • icon-Кольцо091.m3d Кольцо091.m3d
  • icon-Кольцо13.m3d Кольцо13.m3d
  • icon-Кольцо _ 432.52.091.cdw Кольцо _ 432.52.091.cdw
  • icon-Кольцо _ 434.52.054.cdw Кольцо _ 434.52.054.cdw
  • icon-Кольцо _ 476.52.006.cdw Кольцо _ 476.52.006.cdw
  • icon-Кольцо _ 476.52.006м.cdw Кольцо _ 476.52.006м.cdw
  • icon-Кольцобиомет54.m3d Кольцобиомет54.m3d
  • icon-Кольцо биометаллическое _ 434.52.093.cdw Кольцо биометаллическое _ 434.52.093.cdw
  • icon-Кольцо клапана49.m3d Кольцо клапана49.m3d
  • icon-Кольцо клапана _ 434.52.032.cdw Кольцо клапана _ 434.52.032.cdw
  • icon-Кольцоупл041.m3d Кольцоупл041.m3d
  • icon-Кольцо упл41.m3d Кольцо упл41.m3d
  • icon-Кольцо уплотнительное 026.m3d Кольцо уплотнительное 026.m3d
  • icon-Кольцо уплотнительное 16 _ 434.52.081-2.cdw Кольцо уплотнительное 16 _ 434.52.081-2.cdw
  • icon-Кольцо уплотнительное _ 432.52.026-2.cdw Кольцо уплотнительное _ 432.52.026-2.cdw
  • icon-Кольцо уплотнительное _ 432.52.041.cdw Кольцо уплотнительное _ 432.52.041.cdw
  • icon-Кольцо уплотнительное _ 432.52044.cdw Кольцо уплотнительное _ 432.52044.cdw
  • icon-Корпус 011.a3d Корпус 011.a3d
  • icon-Корпусгидроамортизатора _ 434.52.002сб-1.cdw Корпусгидроамортизатора _ 434.52.002сб-1.cdw
  • icon-Корпусгидроаморти затора _ 434.52.002сб-1.spw Корпусгидроаморти затора _ 434.52.002сб-1.spw
  • icon-Корпус золот53.m3d Корпус золот53.m3d
  • icon-Корпус камеры _ 434.52.002-004.cdw Корпус камеры _ 434.52.002-004.cdw
  • icon-Корпусклапана42.m3d Корпусклапана42.m3d
  • icon-Корпус клапана _ 432.52.042-2.cdw Корпус клапана _ 432.52.042-2.cdw
  • icon-Корпус компенсиционной камерым.m3d Корпус компенсиционной камерым.m3d
  • icon-Корпус ограничителя.m3d Корпус ограничителя.m3d
  • icon-Корпус ограничителя _ 434.52.092-1.cdw Корпус ограничителя _ 434.52.092-1.cdw
  • icon-Корпус ограничителя перегрева _ 434.52.092-1.cdw Корпус ограничителя перегрева _ 434.52.092-1.cdw
  • icon-Крышка корпуса.m3d Крышка корпуса.m3d
  • icon-Крышка приварная _ 434.52.002-003.cdw Крышка приварная _ 434.52.002-003.cdw
  • icon-Опора верхняя 008.m3d Опора верхняя 008.m3d
  • icon-Опора верхняя 36сб.a3d Опора верхняя 36сб.a3d
  • icon-Опора верхняя _ 434.52.008сб-1.cdw Опора верхняя _ 434.52.008сб-1.cdw
  • icon-Опора верхняя _ 434.52.008сб-1.spw Опора верхняя _ 434.52.008сб-1.spw
  • icon-Подон гид.m3d Подон гид.m3d
  • icon-Подон корпуса _ 434.52.002-002.cdw Подон корпуса _ 434.52.002-002.cdw
  • icon-Подпятник пружины _ 432.52.070.cdw Подпятник пружины _ 432.52.070.cdw
  • icon-Полпятник пружины.m3d Полпятник пружины.m3d
  • icon-Пробка 36-27.m3d Пробка 36-27.m3d
  • icon-Пробка М16х1.5 _ 434.52.081.cdw Пробка М16х1.5 _ 434.52.081.cdw
  • icon-Пробка М24х1.5 _ 476.52.007.cdw Пробка М24х1.5 _ 476.52.007.cdw
  • icon-Пробка М36х1.5.cdw Пробка М36х1.5.cdw
  • icon-Пружина8.ccs Пружина8.ccs
  • icon-Пружина17.m3d Пружина17.m3d
  • icon-Пружина37.m3d Пружина37.m3d
  • icon-Пружина46.m3d Пружина46.m3d
  • icon-Пружина _ 432.52.035-2.cdw Пружина _ 432.52.035-2.cdw
  • icon-Пружина _ 432.52.055-3.cdw Пружина _ 432.52.055-3.cdw
  • icon-Пружина _ 434.52.066.cdw Пружина _ 434.52.066.cdw
  • icon-Сварной шов ГОСТ 14771-76.m3d Сварной шов ГОСТ 14771-76.m3d
  • icon-Скоба38.m3d Скоба38.m3d
  • icon-Скоба _ 432.52.031-1.cdw Скоба _ 432.52.031-1.cdw
  • icon-Сфера021.m3d Сфера021.m3d
  • icon-Сфера _ 434.52.021-5.cdw Сфера _ 434.52.021-5.cdw
  • icon-Тело сварного шва ГОСТ 14771-76.m3d Тело сварного шва ГОСТ 14771-76.m3d
  • icon-Технологическая сборка.cdw Технологическая сборка.cdw
  • icon-Технологическая сборка.t3d Технологическая сборка.t3d
  • icon-Чехол 033.m3d Чехол 033.m3d
  • icon-Чехол _ 434.52.033-1.cdw Чехол _ 434.52.033-1.cdw
  • icon-Чехол защитный _ 434.52.006-1.cdw Чехол защитный _ 434.52.006-1.cdw
  • icon-Чехол защитный _ 434.52.052.cdw Чехол защитный _ 434.52.052.cdw
  • icon-Шайба31.m3d Шайба31.m3d
  • icon-Шайба верзней опоры.m3d Шайба верзней опоры.m3d
  • icon-Шайба опоры верхней _ 434.52.091.cdw Шайба опоры верхней _ 434.52.091.cdw
  • icon-Шайба регулировочная16.m3d Шайба регулировочная16.m3d
  • icon-Шайба регулировочная _ 434.52.076.cdw Шайба регулировочная _ 434.52.076.cdw
  • icon-Штифт39.m3d Штифт39.m3d
  • icon-Штифт _ 432.52.027-1.cdw Штифт _ 432.52.027-1.cdw
  • icon-Шток32сб.a3d Шток32сб.a3d
  • icon-Шток44.m3d Шток44.m3d
  • icon-Шток _ 434..52.034-2.cdw Шток _ 434..52.034-2.cdw
  • icon-Шток _ 434.52.030сб.cdw Шток _ 434.52.030сб.cdw
  • icon-Шток _ 434.52.030сб.spw Шток _ 434.52.030сб.spw
  • icon-золотник51.m3d золотник51.m3d
  • icon-колупл16.m3d колупл16.m3d
  • icon-палец60.cdw палец60.cdw
  • icon-палецбал.m3d палецбал.m3d
  • icon-пробка16.m3d пробка16.m3d
  • icon-пружина6.6х1.2.ccs пружина6.6х1.2.ccs
  • icon-пружина46.ccs пружина46.ccs
  • icon-пружина 464.5х21.5.ccs пружина 464.5х21.5.ccs
  • icon-техтреб.docx техтреб.docx
  • icon-чехол28.m3d чехол28.m3d
  • icon-чехол защитный29.m3d чехол защитный29.m3d
