3d модель гидроамортизатора танка Т-72

0
1
433
9
0
50

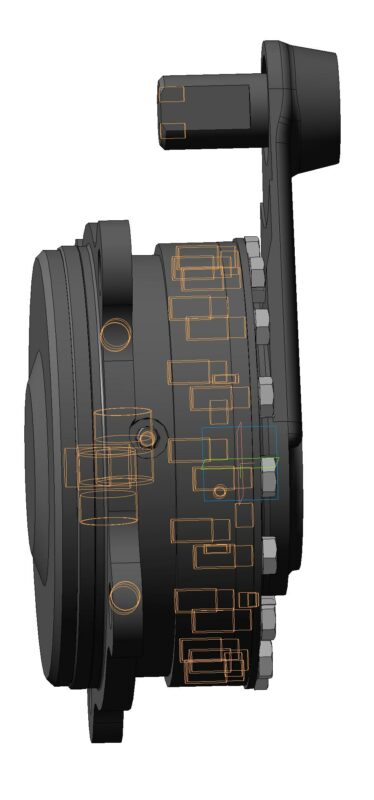

Гидравлический амортизатор лопастного типа, устанавливается в кронштейн корпуса изделия и соединяется с балансиром опорного катка тягой на шаровых втулках. С каждого борта корпуса установлено по 3 амортизатора. Гидроамортизаторы служат для гашения колебаний корпуса танка. Гидравлический амортизатор состоит из корпуса, разделительной камеры с клапанами, лопасти с клапанами, оси с рычагом и уплотнениями, тяги с шаровыми втулками.
3D Чертежи созданы на основе - Танк Т-72 Техническое обслуживание и инструкция по эксплуатации книга 2 рис. 211 стр.426-430.
Материалы и номера чертежей -Танк Т-72 Каталог деталей и сборочных единиц рис136,140 стр197-201.
Технические требования - Танк Т-72 Руководство по войсковому ремонту кн1 ч2 стр.42-44 рис20.
