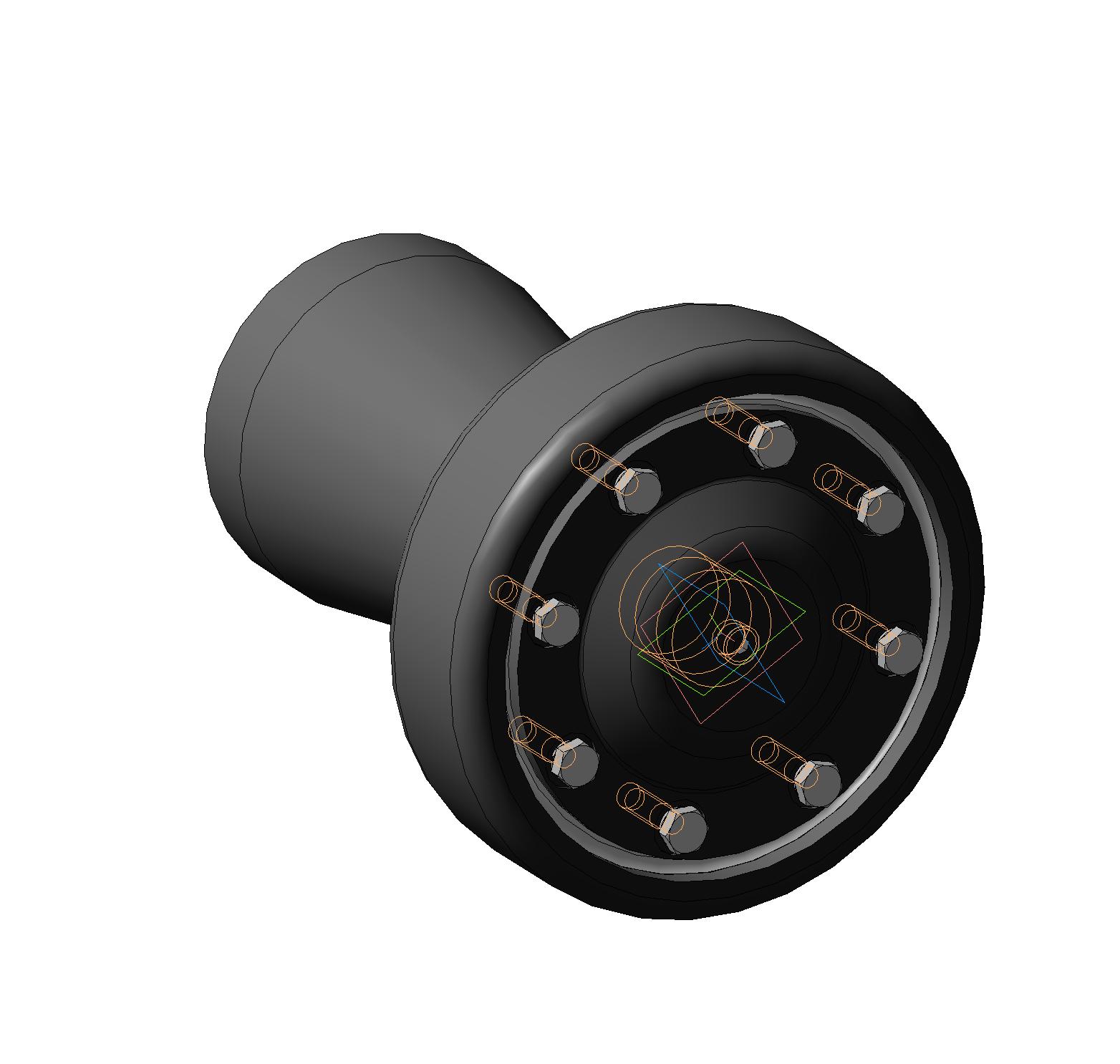

3D модель ролика поддерживающего танка Т-64

Поддерживающий ролик танка т-64 устанавливается на четырех приварных кронштейнах роликов с каждого борта корпуса и служит для поддержки верней ветви гусеницы.
3D Чертежи созданы на основе - Танк Т-64 Техническое обслуживание и инструкция по эксплуатации книга 2 рисунок 209 стр.424.
Материалы и номера чертежей -Танк Т-64 Каталог деталей и сборочных единиц книга1 часть2 стр.20-21.
Технические требования - Танк Т-64 Руководство по войсковому ремонту стр.23.

Состав: 3D сборка и рабочие чертежи ролика поддерживающего танка Т-64.

Софт: КОМПАС-3D 16

Файлы:

Каталог
Транспорт
Бронетехника и военный автотранспорт
3D модель ролика поддерживающего танка Т-64

амортизатор.m3d

амортизатор_434.53.001-02.cdw

втдист.m3d

Втулка _ 434.53.023.cdw

втулка434.m3d

втулкаман434.m3d

Гайка 42.m3d

Гайка_432.53.021-1.cdw

коллаб434.a3d

колпод434.m3d

колпр434.m3d

колпрост434.m3d

колуплот434.m3d

Кольцо лабиринта _ 434.53.006сб.cdw

кольцо подманж_434.53.016-2.cdw

Кольцо простановочное _ 434.53.025.cdw

Кольцо пружинное _ 434.53.026.cdw

Кольцо уплотнительное _ 434.53.013.cdw

Кронштейн вторых роликов _ 434.01.307.cdw

Крышка уплатнения с манжетами _ 434.53.005сб.cdw

Крышка уплотнения _ 434.53.010.cdw

Крышка.m3d

Крышка_434.53.011.cdw

Крышкаупл434.a3d

крышкаупл_434.53.004.cdw

Крышкауплот434.m3d

Манжета 115х135х12 _ 434.50.007сб.cdw

Манжета _ 434.53.003.cdw

Манжета _ 434.53.003сб-1.cdw

манжета434.a3d

манжета434.m3d

обод 434.53.001-01.cdw

обод.m3d

ободсаморт434.a3d

ободсаморт_434.53.001сб-1.cdw

опоррол.m3d

Подерж ролик т64.docx

Пробка _ 434.52.081.cdw

пробкак1.4.m3d

Пружина _ 434.53.014-1.cdw

Пружина434.m3d

Ролик поддержиающий (монтажный) _ 434.53.сб-1.cdw

Ролик поддерживающий_434.53.сб-1.cdw

роликподерживающий.a3d


Шайба отгибная _ 432.53.022.cdw

шайбастопор.m3d
