Навесное снегоуплотняющее рабочее оборудование на базе Урал-532361

Военное училище НВВИКУ
Дипломный проект

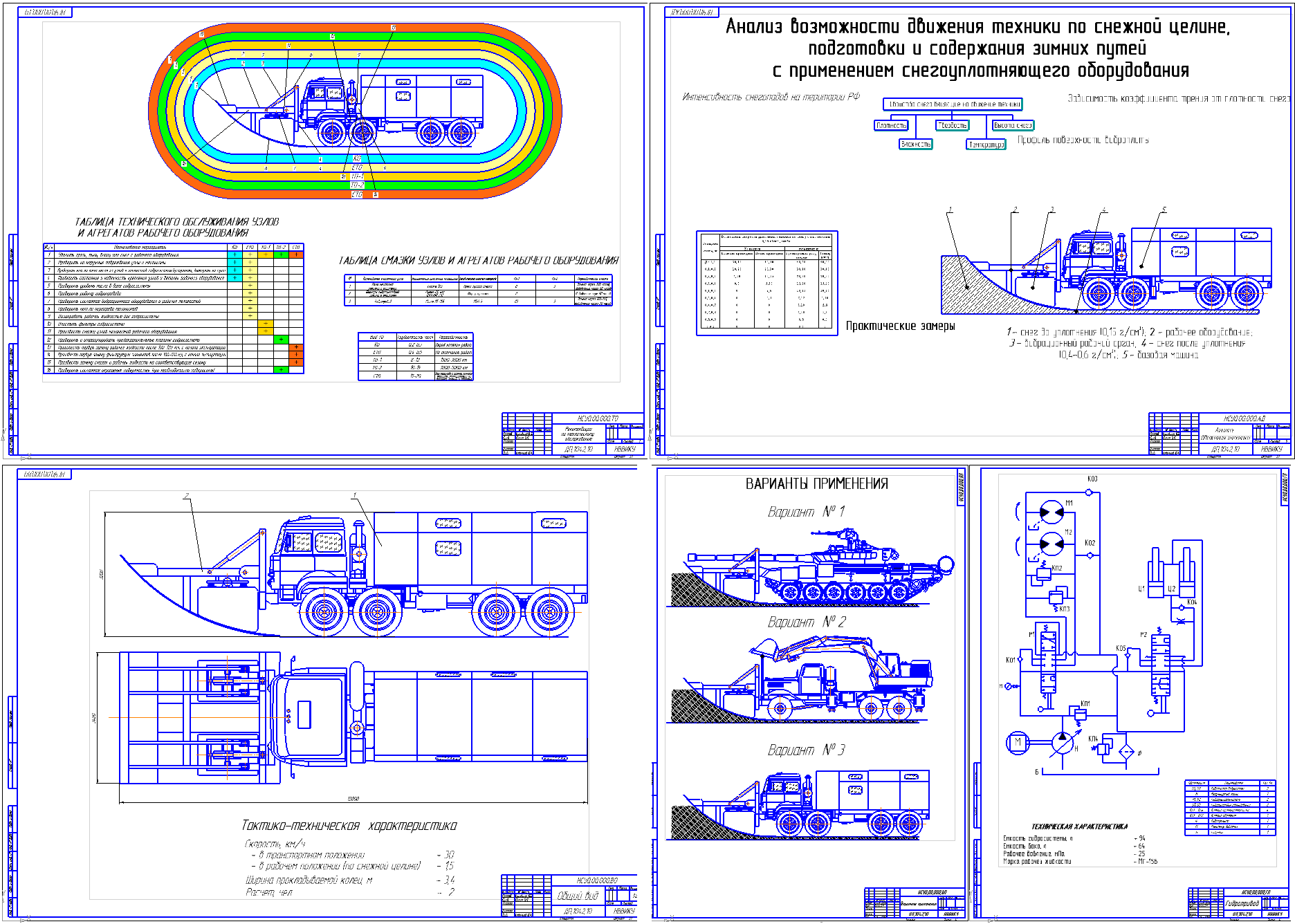

Навесное снегоуплотняющее рабочее оборудование для прокладывания колонных путей по снежной целине машиной на базе Урал - 532361

Проведенные экспериментальные и теоретические исследования с предлагаемой методикой расчета конструктивных параметров вибрационного рабочего оборудования для уплотнения снега, обеспечивающего движение техники по снежному бездорожью, позволяют сделать вывод.
Разработка универсального навесного вибрационного снегоуплотняющего оборудования позволит колесной и гусеничной технике самостоятельно двигаться по снежному бездорожью без предварительной подготовки путей движения, что обеспечит прибытие требуемой техники в район выполнения задачи в кратчайшие сроки с наименьшими трудозатратами.
При необходимости данное оборудование может быть использовано при прокладывании колонных путей, подготовке и содержании дорог в зимних условиях.

Тактико-техническая характеристика.
- базовая машина……………. УРАЛ 532361
-масса, т………………………………………………………..- 1,6
-расчет, чел……………………………………………..расчет машины
- средняя транспортная скорость, км/ч………………………- 25
- ширина прокладываемой полосы пути, м………………….-3,4
- габаритные размеры рабочего оборудования для уплотнения снега: мм
длина…………………………………………………………..-2800
ширина………………………………………………………...-3400
высота…………………………………………………………-1540
Рабочая скорость, км/ч……………………………………….-1,5

Состав: общий вид, варианты применения, рабочее оборудование, то, гидропривод, пз, спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Бронетехника и военный автотранспорт / Навесное снегоуплотняющее рабочее оборудование на базе Урал-532361

ВКР-снег/Варианты применения.cdw
ВКР-снег/Вибро.cdw
ВКР-снег/Гидропривод.cdw
ВКР-снег/Картинки/
ВКР-снег/Картинки/Thumbs.db
ВКР-снег/Картинки/Варианты применения.jpg
ВКР-снег/Картинки/Гидропривод.jpg
ВКР-снег/Картинки/Нулевой лист.jpg
ВКР-снег/Картинки/общий ПЛИТЫ.jpg
ВКР-снег/Картинки/оценка.jpg
ВКР-снег/Картинки/Рабочие оборудование.jpg
ВКР-снег/Картинки/ТО.jpg
ВКР-снег/Нулевой лист.cdw
ВКР-снег/общий ПЛИТЫ.cdw
ВКР-снег/ОПИСЬ/
ВКР-снег/ОПИСЬ/ОПИСЬ.doc
ВКР-снег/оценка.cdw
ВКР-снег/ПЗ/
ВКР-снег/ПЗ/~$держание.doc
ВКР-снег/ПЗ/дипломный проект печать.doc
ВКР-снег/Рабочие оборудование.cdw
ВКР-снег/СОДЕРЖАНИЕ/
ВКР-снег/СОДЕРЖАНИЕ/ОПИСЬ.doc
ВКР-снег/СОДЕРЖАНИЕ/Содержание.doc
ВКР-снег/СПЕЦИФИКАЦИЯ/
ВКР-снег/СПЕЦИФИКАЦИЯ/Thumbs.db
ВКР-снег/СПЕЦИФИКАЦИЯ/Вибрационный орган.docx
ВКР-снег/СПЕЦИФИКАЦИЯ/НСУО.docx
ВКР-снег/СПЕЦИФИКАЦИЯ/Общий вид.docx
ВКР-снег/СПЕЦИФИКАЦИЯ/Спецификация 1.cdw
ВКР-снег/СПЕЦИФИКАЦИЯ/Спецификация 2.cdw
ВКР-снег/СПЕЦИФИКАЦИЯ/Спецификация 3.cdw
ВКР-снег/СПЕЦИФИКАЦИЯ/Спецификация 4.cdw
ВКР-снег/Схема.cdw
ВКР-снег/ТО.cdw
