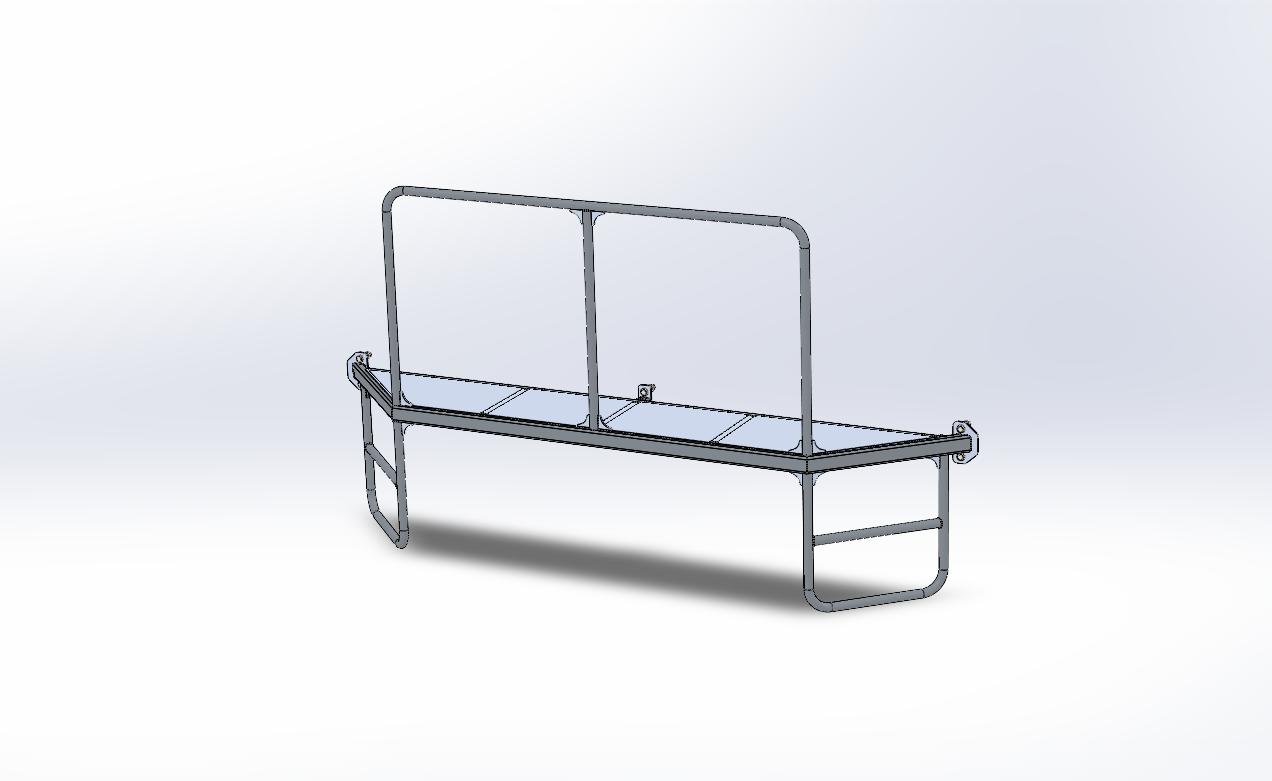

Модель площадки для обслуживания прицепа/полуприцепа с полной твердотельной деталировкой. Используется Алюминиевая профильная труба 60х40х4, Алюминиевая труба 32х3, Алюминиевый рифлёный лист 3 мм в качестве настила. Алюминиевый лист 6 мм на косынки усиления. Размеры: 1336мм высота (с учетом подножки и ограждения), 2520мм - ширина, 430мм - от борта прицепа, до края площадки. Размер настила 2300х355мм.
- Главная -
- Чертежи -
- Транспорт -
- Прицепы и полуприцепы -
- Алюминиевая рабочая площадка для обслуживания прицепа/полуприцепа
Алюминиевая рабочая площадка для обслуживания прицепа/полуприцепа
0
1
75
0
0
150
Сообщить о проблеме
Автор
Вячеслав
Дерепаско
Дата
26.04.2024
Язык
Русский
Состав
3D сборка, модели каждой детали
Софт
SolidWorks 2022SP2
Как открыть?
Содержимое архива
-
Балкон с ограждениями.SLDASM
-
Крепёжная пластина центральная.SLDPRT
-
Крепёжная пластина.SLDPRT
-
Левая половина пола.SLDPRT
-
Обвязка с усилителями.SLDASM
-
Обвязка.SLDASM
-
Основание балкона.SLDASM
-
Переднее ограждение.SLDASM
-
Передняя обвязка.SLDASM
-
Перекладина подножки.SLDPRT
-
Подножка.SLDPRT
-
Пол.SLDASM
-
Правая половина пола.SLDPRT
-
Проставка.SLDPRT
-
Сборка подножки.SLDASM
-
Труба боковая.SLDPRT
-
Труба задняя.SLDPRT
-
Труба переднего ограждения ГНУТАЯ.SLDPRT
-
Труба переднего ограждения ЦЕНТРАЛЬНАЯ.SLDPRT
-
Труба передняя.SLDPRT
-
Усилитель обвязки.SLDPRT
