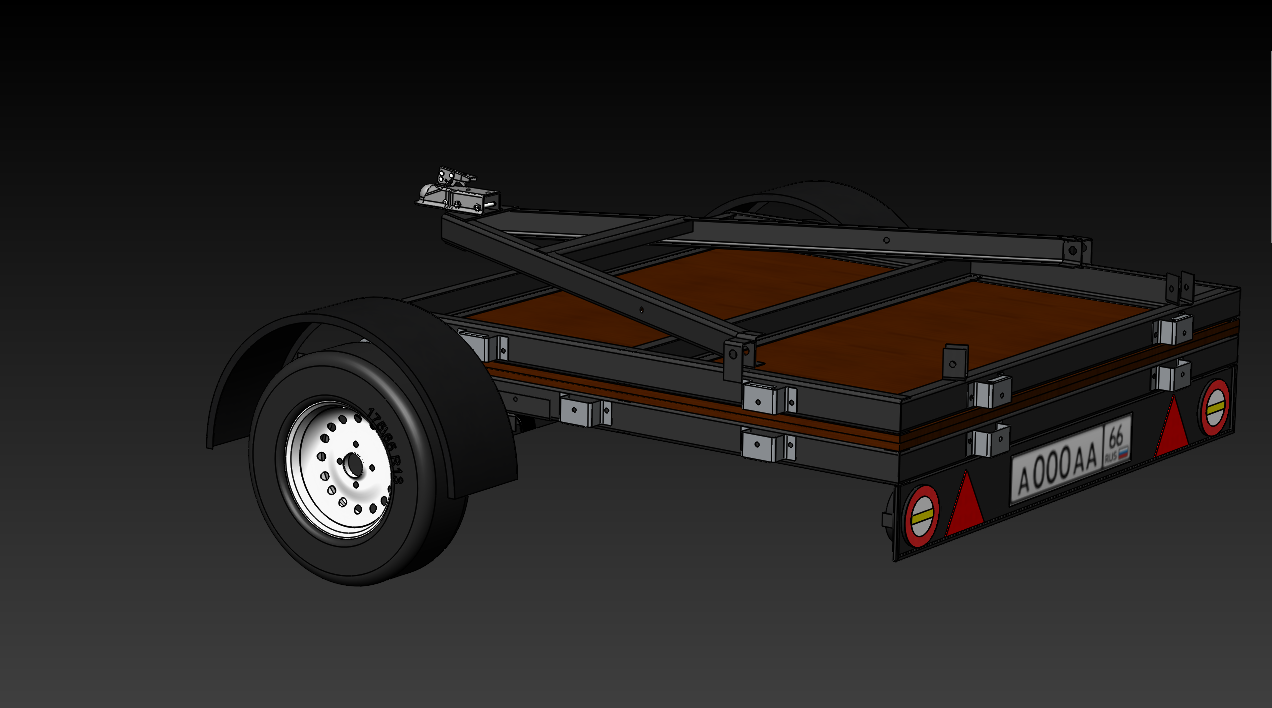

Проект складного прицепа из двух полурам 1.5х1.5 метра.
Проект не оснащен метизами, ступичными узлами и креплениями крыльев, т.к. разработка не была в задаче. Колеса и крылья присутствуют для общего вида.
- Главная -
- Чертежи -
- Транспорт -
- Прицепы и полуприцепы -
- Прицеп складной 3х1.5м
Прицеп складной 3х1.5м
0
23
936
5
3
100
Автор
Константин
Шуклецов
Дата
10.04.2020
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2020
Как открыть?
Содержимое архива
-
ТСУ
-
Hitch Latch Handle.SLDPRT
-
Hitch Bolt.SLDPRT
-
HITCH for TRAILER.SLDASM
-
Hitch Latch Click-In.SLDPRT
-
Hitch Body.SLDPRT
-
Hitch Lock Pin.SLDPRT
-
Hitch Latch Rivet.SLDPRT
-
Hitch Latch Trigger.SLDPRT
-
HITCH LATCH.SLDASM
-
Hitch Lock Threaded Pivot Post.SLDPRT
-
Hitch Long Rivet.SLDPRT
-
Hitch Bolt LockNut.SLDPRT
-
Hitch Clip Pin.SLDPRT
-
-
Рама
-
Продольный швеллер 2.SLDPRT
-
Швеллер поперечный.SLDPRT
-
Продольный швеллер.SLDPRT
-
Задняя рамка.SLDPRT
-
Подложка задней рамки.SLDPRT
-
Передняя.SLDASM
-
Рамка фонарей.SLDASM
-
Швеллеры дышла.SLDPRT
-
Полурама.SLDASM
-
Задняя полурама.SLDASM
-
Фанера транспортная.SLDPRT
-
Дышло.SLDASM
-
Задняя.SLDASM
-
Поперечина дышла.SLDPRT
-
-
Тележка
-
Диск.SLDPRT
-
Уголок правый.SLDPRT
-
Колесо.SLDASM
-
Тележка.SLDASM
-
Рессора.SLDPRT
-
Уголок левый.SLDPRT
-
Крепление рессоры.SLDPRT
-
Балка.SLDPRT
-
Крыло.SLDPRT
-
Шина 175-65R13.SLDPRT
-
-
Крепления
-
Крепление фонаря.SLDPRT
-
Крепление дышла.SLDPRT
-
Ловушка дышла.SLDPRT
-
Крепление ТСУ.SLDASM
-
Правая петля.SLDPRT
-
Плоская петля.SLDPRT
-
Пластина ТСУ.SLDPRT
-
Левая петля.SLDPRT
-
Петля крепежная.SLDPRT
-
Квадрат ТСУ.SLDPRT
-
-
Фонарь задний для прицепа FT-113 Y LED
-
Корпус.SLDPRT
-
Треугольник.SLDPRT
-
Фонарь задний.SLDASM
-
Внутренний рассеиватель.SLDPRT
-
Поворотник.SLDPRT
-
Кольцо.SLDPRT
-
-
-
Номер.SLDPRT
-
a000aa66.p2m
-
Прицеп.SLDASM
