Трактор МТЗ-82.1 с балочным мостом

0
20
1910
44
9
150

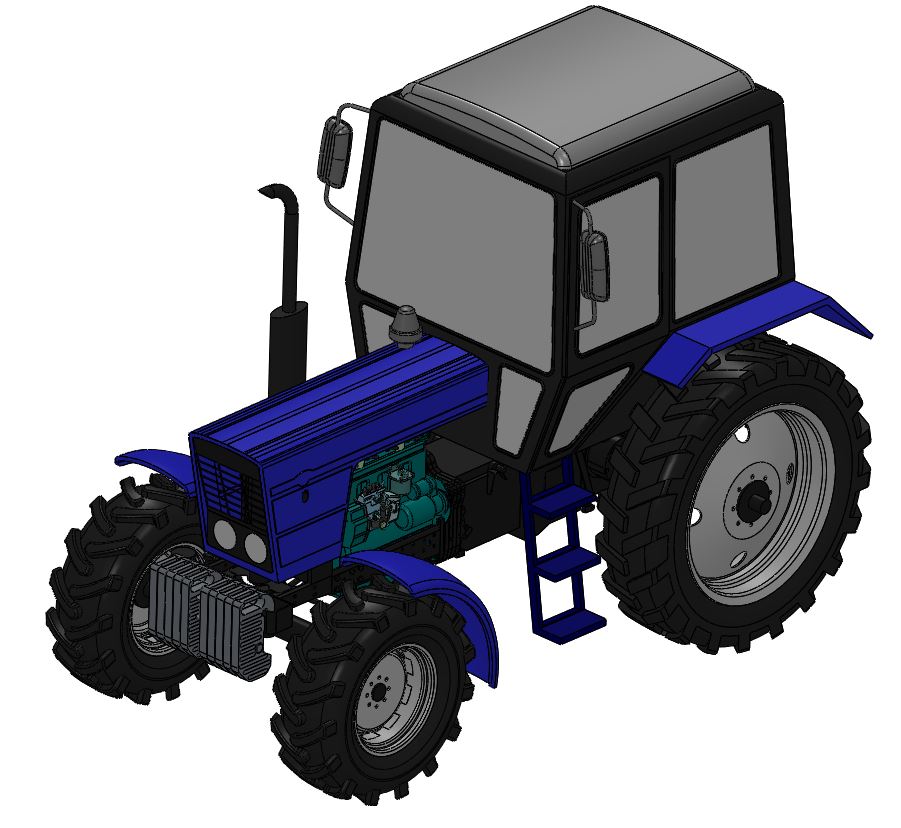

3D модель трактора МТЗ-82.1 с балочным мостом.
Модель представляет собой внешне приближенную модель трактора МТЗ-82.1.
Что есть в модели:
- Крепежные отверстия в лонжеронах и трансмиссии выполнены по чертежу от МТЗ-80 (82).
- ВОМ выполнен по ГОСТ 3480-76 и имеет два исполнения: 8 шлицев (ГОСТ 25486-89 и ГОСТ 1139-80) и 21 шлиц (форма шлицев прорисована приблизительно). См. исполнение в дереве.

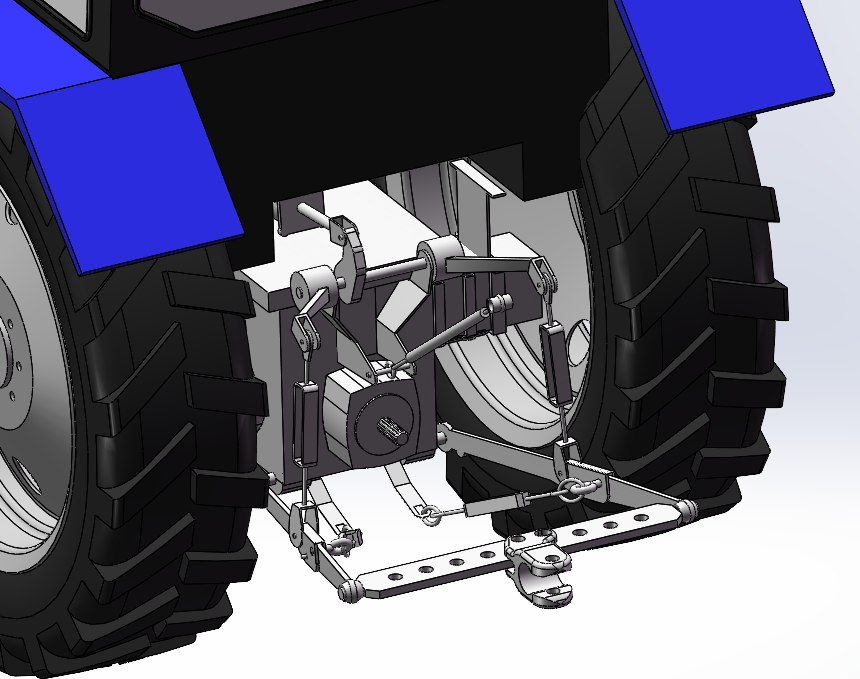

- Заднее навесное устройство с основными элементами прорисовано схематично. Размеры присоединительных элементов навесного устройства и точки навески выполнены в соответствии с ГОСТ 10677-2001. Устройство в модели подвижно.
- Выдержано межосевое расстояние колес применительно к МТЗ-80 (82).
Модель создавалась для проработки агрегатирования с навесными и прицепными машинами и механизмами. В сравнении с другими моими моделями МТЗ-52 и МТЗ-82, в этой модели за ненадобностью сборки узлов и агрегатов трансмиссии и ходовой упрощены до состояния детали. Кабина- твердотельный элемент.


Сообщить о проблеме
Дата
21.11.2022
Язык
Русский
Состав
3D сборка с деревом построения.
Софт
SolidWorks 2018 SP5.0 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • МТЗ
    • Беларус МТЗ-82.1 для агрегатирования.SLDASM
    • Колесо заднее левое в сб.SLDASM
    • Трансмиссия и ходовая МТЗ-82.1.SLDASM
    • 82.1 frame front 1.SLDPRT
    • 82.1 frame main.SLDPRT
    • 82.1 Frame work.SLDPRT
    • 82.1 frame.SLDPRT
    • 82.1 Front weight detailed.SLDASM
    • 82.1 Line1541.SLDPRT
    • 82.1 Line155.SLDPRT
    • 82.1 Line1679 УХО.SLDPRT
    • 82.1 Line1679.SLDPRT
    • 82.1 Line3271.SLDPRT
    • 82.1 Line3274.SLDPRT
    • 82.1 Object101.SLDPRT
    • 82.1 Object104.SLDPRT
    • 82.1 Object18.SLDPRT
    • 82.1 Object188.SLDPRT
    • 82.1 Object26.SLDPRT
    • 82.1 Object33.SLDPRT
    • 82.1 Object34.SLDPRT
    • 82.1 Object36.SLDPRT
    • 82.1 Object3601.SLDPRT
    • 82.1 Object38.SLDPRT
    • 82.1 Object46.SLDPRT
    • 82.1 Object582.1.SLDPRT
    • 82.1 Object584.SLDPRT
    • 82.1 Object587.SLDPRT
    • 82.1 Object605.SLDPRT
    • 82.1 Object66.SLDPRT
    • 82.1 Object945.SLDPRT
    • 82.1 Radiator.SLDPRT
    • 82.1 Shaft.SLDPRT
    • 82.1 suspention complicated.SLDPRT
    • 82.1 suspention.SLDPRT
    • 82.1 towing device complicated.SLDASM
    • 82.1 towing device down.SLDASM
    • 82.1 ДОВЕС ДЕТ.SLDPRT
    • 82.1 Кабина -крыло клапан 0601.SLDPRT
    • 82.1 Кабина -крыло клапан 0602.SLDPRT
    • 82.1 плуг верхняя тяга рабоч положение03.SLDPRT
    • 82.1 прцпуст плуг01 ШС.SLDPRT
    • 82.1 прцпуст плуг01.SLDPRT
    • 82.1 Талреп.SLDASM
    • 82.1 Треугольник.SLDPRT
    • 82.1Object583.SLDPRT
    • 82.1Габаритка.SLDPRT
    • Беларус МТЗ-82.1 для агрегатирования.STEP
    • Двигатель МТЗ-82.1.SLDASM
    • Диск задний.SLDPRT
    • Диск переднего колеса МТЗ-82.1.SLDPRT
    • Капот 82.1.SLDPRT
    • Колесо заднее в сб.SLDASM
    • Колесо переднее левое МТЗ-82.1.SLDASM
    • Колесо переднее правое МТЗ-82.1.SLDASM
    • Крыло переднего колеса МТЗ-82.1.SLDPRT
    • Мост балочный МТЗ-82.1.SLDASM
    • Мост балочный МТЗ-82.1.SLDPRT
    • Покрышка колеса переднего МТЗ-82.1.SLDPRT
    • Шина задняя.SLDPRT
