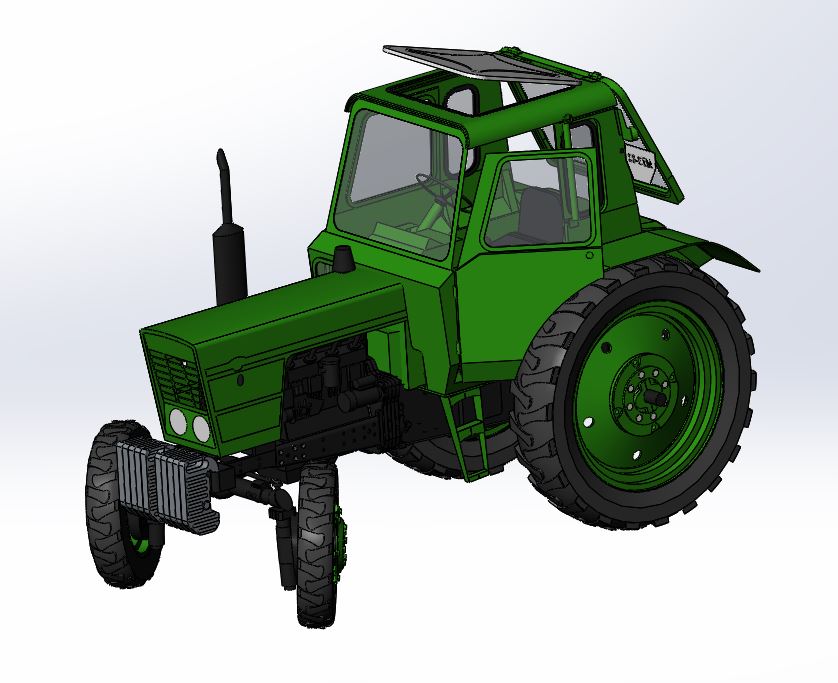

3D модель трактора МТЗ-82 с малой кабиной.
Модель представляет собой внешне приближенную модель трактора МТЗ-82.
Что есть в модели:
- Крепежные отверстия в лонжеронах и трансмиссии выполнены по чертежу от МТЗ-80 (82).
- ВОМ выполнен по ГОСТ 3480-76 и имеет два исполнения: 8 шлицев (ГОСТ 25486-89 и ГОСТ 1139-80) и 21 шлиц (форма шлицев прорисована приблизительно). См. исполнение в дереве.
- Заднее навесное устройство с основными элементами прорисовано схематично. Точки навески выполнены в соответствии с ГОСТ 10677-2001. Устройство в модели подвижно.
- Выдержано межосевое расстояние колес применительно к МТЗ-80 (82)
- Все колеса вращаются
- Передние колеса поворачиваются влево- вправо. Иногда могут глючить. См исполнение подсборки в дереве.
- У кабины открываются двери, люк в крыше и заднее окно.
Модель создавалась для проработки агрегатирования с навесными и прицепными машинами и механизмами.
- Главная -
- Чертежи -
- Транспорт -
- Трактор МТЗ-82 с малой кабиной
Трактор МТЗ-82 с малой кабиной
1
20
822
6
4
300


Сообщить о проблеме
Автор

Дата
21.10.2022
Язык
Русский
Состав
3D сборка с деревом построения.
Софт
SolidWorks 2016
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Задания с фриланса
Комментарии
4
user-8558562
04.05.2025 в 21:49
Ссылка на комменарий 386013
Добрый день! В модели трансмиссия проработана?

Дмитрий
Ребров
Модератор
05.05.2025 в 02:07
Ссылка на комменарий 386016

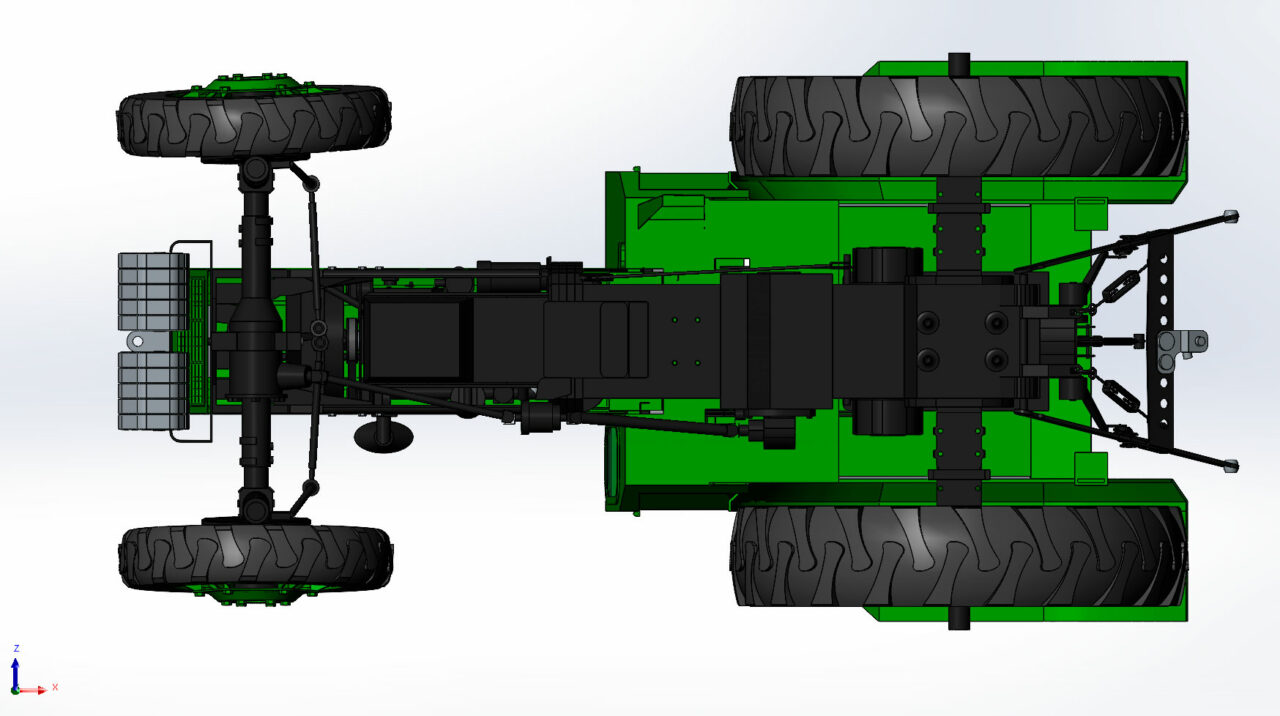

Здравствуйте! Добавил на вторую картинку вид снизу. По остальному подскажет автор.
Николай
Кононов
31.08.2024 в 18:28
Ссылка на комменарий 375970
масштаб какой?

Максим
Полищук
Автор
02.09.2024 в 16:20
Ссылка на комменарий 376006
1:1
