Прототипным автопоездом при выполнении курсового проекта был выбран автомобиль-тягач МАЗ-5434(4х4) +прицеп-роспуск МАЗ-9008.
Двигатель ЯЗМ-240-Н с 8-ступенчатой коробкой передач.
Данный курсовой проект представляет собой разработку лесовозного автопоезда. При выполнении проекта производится:
• Описание проектируемой машины и условия ее работы;
• Определение максимальной мощности и основных размеров двигателя.
• Выбор двигателя.
• Построение скоростной характеристики двигателя.
• Обоснование и выбор основных узлов трансмиссии.
• Расчет передаточных чисел силовой передачи.
• Построение тяговой характеристики машины.
Пояснительная записка объемом 33 листа
Графическая часть содержит два графика:
• Скоростная характеристика двигателя.
• Тяговая характеристика машины.

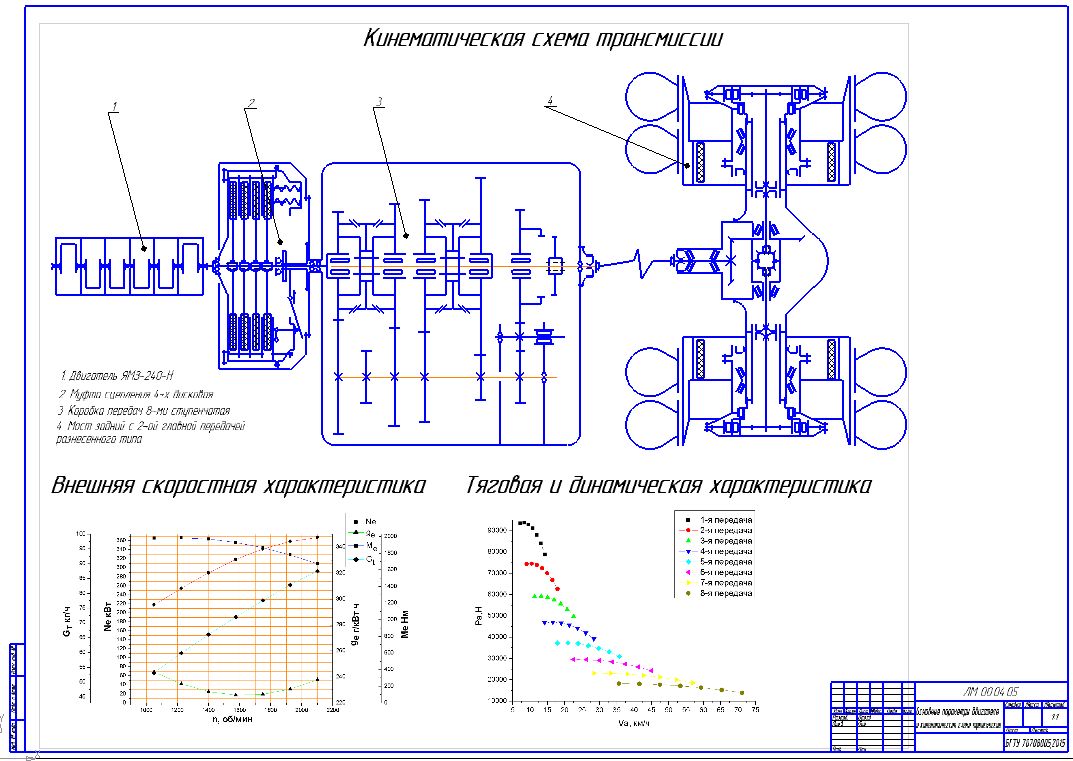

и Кинематическую схему трансмиссии .

Содержание



Введение 3
Реферат 4
1. Назначение проектируемой машины и условия ее работы 5
2. Выбор двигателя 7
2.1. Определение мощности двигателя 7
2.2. Определение основных размеров двигателя 10
2.3. Построение внешней скоростной характеристики
двигателя 12
3. Расчет передаточных чисел силовой передачи машины 15
4. Обоснование и выбор основных узлов трансмиссии,
технологического оборудования и прицепного состава 21
5. Тяговая и динамическая характеристики машины и их анализ 25
6. Определение производительности автопоезда 30
Заключение 32
Литература 33

Состав: КИНЕМАТИЧЕСКАЯ СХЕМА ТРАСМИССИИ , ДВИГАТЕЛЬ, КОРОБКА ПЕРЕДАЧ, РАЗДАТОЧНАЯ КОРОБКА, СЦЕПЛЕНИЕ, ГЛАВНАЯ ПЕРЕДАЧА, РУЛЕВОЕ УПРАВЛЕНИЕ, ТЯГОВАЯ ХАРАКТЕРИСТИКА АВТОМОБИЛЯ, ДИНАМИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ. Язык документа
