Насос гидроусилителя ЗИЛ-130

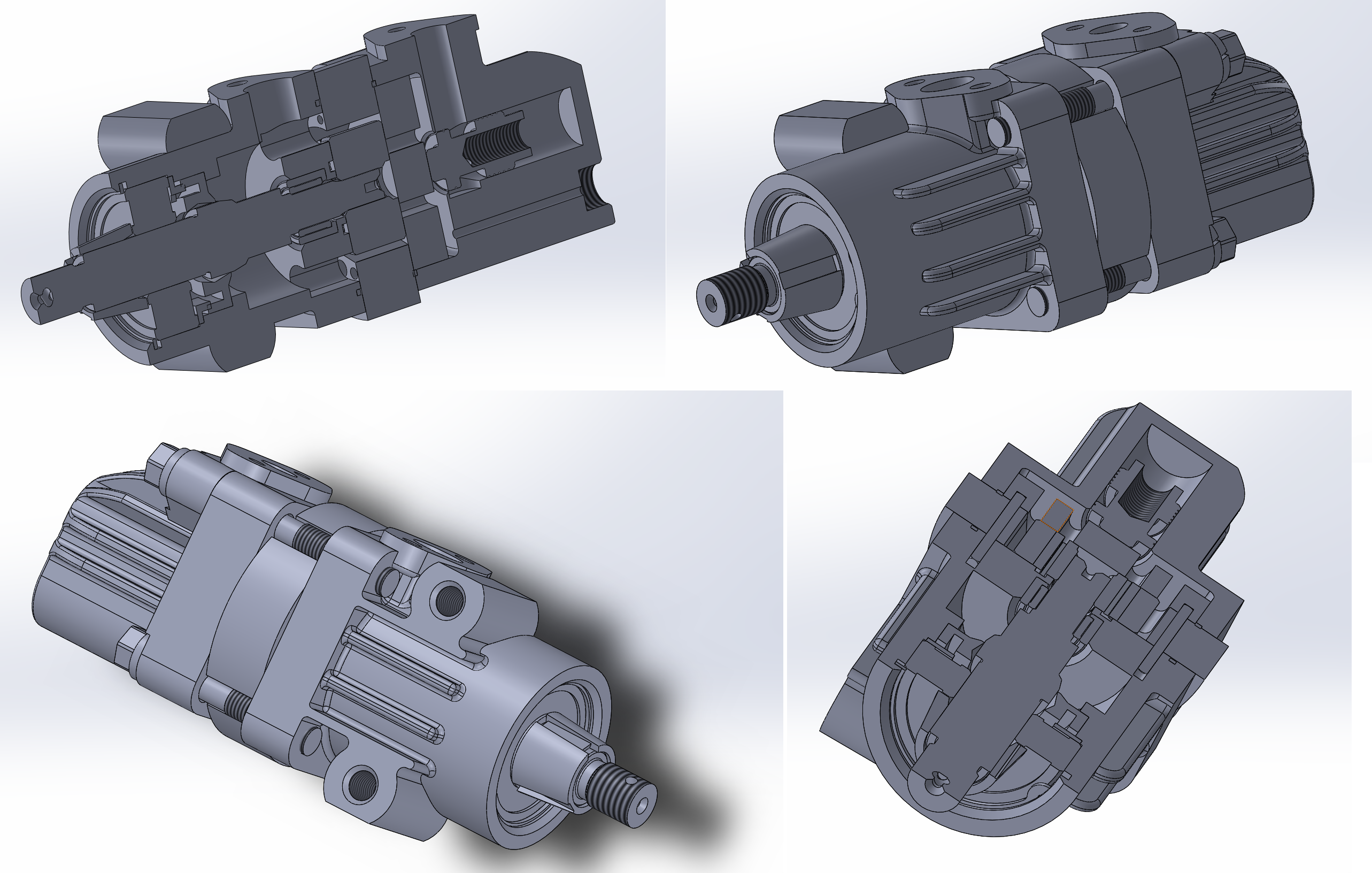

Насос гидроусилителя ЗИЛ-130, Артикул: 130-3407199 Модель построена с реального насоса, путем его разбора и точного снятия всех размеров. Работа выполнена в SolidWorks 2017.

Состав: 3D сборка, детали сборки.

Софт: SolidWorks 2017 x64 Edition (учебная версия)

Файлы:
детали/
детали/Катушка цилиндрическая.SLDPRT
детали/Шайба под болт.SLDPRT
детали/Сборка.SLDASM
детали/Шайба стопорная с лапками.SLDPRT
детали/Часть неподвижная распределителя.SLDPRT
детали/Блок 1.SLDPRT
детали/Штифт.SLDPRT
детали/Вал.SLDPRT
детали/Блок 2.SLDPRT
детали/Клапан перепускной.SLDPRT
детали/Пластина.SLDPRT
детали/Втулка коническая.SLDPRT
детали/Болт короткий.SLDPRT
детали/Сальник компрессора.SLDPRT
детали/Болт длинный.SLDPRT
детали/Цилиндр с каналами.SLDPRT
детали/Втулка.SLDPRT
детали/Шайба малая.SLDPRT
детали/Прокладка.SLDPRT
детали/Часть подвижная распределителя.SLDPRT
детали/полукруг.SLDPRT
детали/ось.SLDPRT
детали/Подшипник игольчатый.SLDPRT
детали/Подшипник.SLDPRT
детали/Кольцо разжимное.SLDPRT
детали/Шайба средняя.SLDPRT
детали/Шарик маленький.SLDPRT
