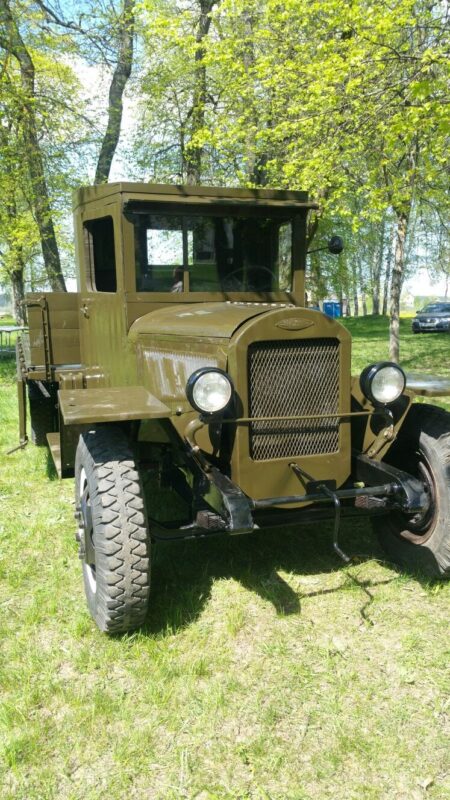

Переделка газ53 в зис5. Шасси газ54, длинный кузов.

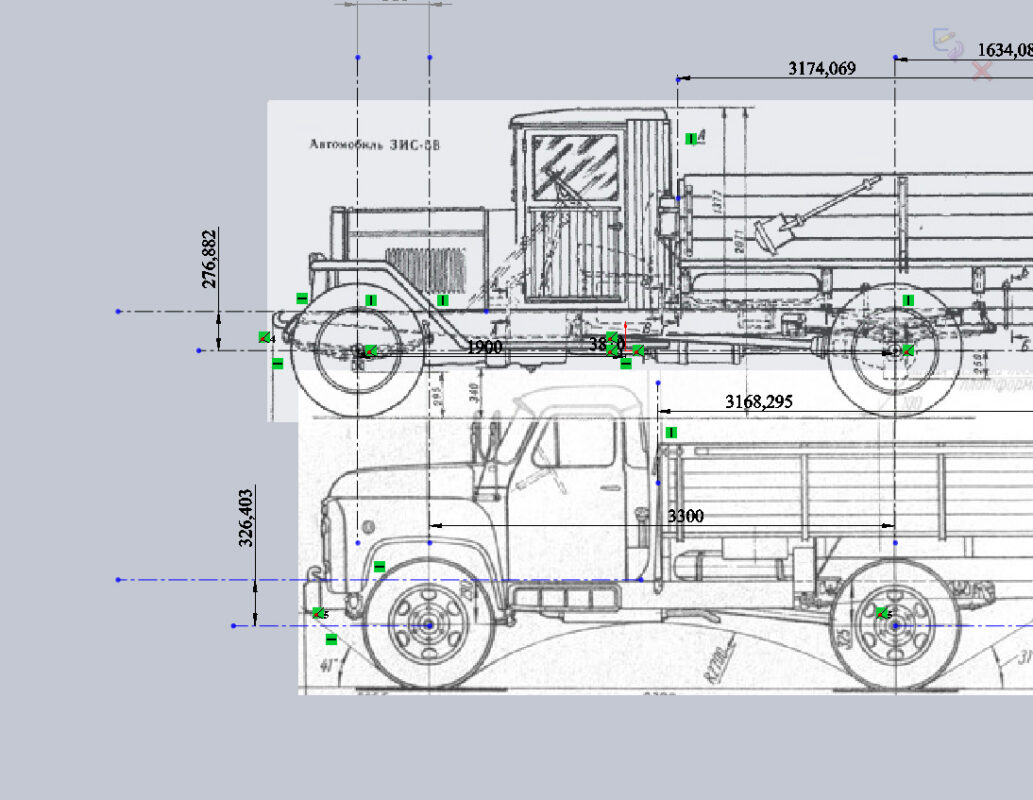

передний мост перенесён вперёд, есть деталь для переделки.
также укорочен кузов со стороны кабины.

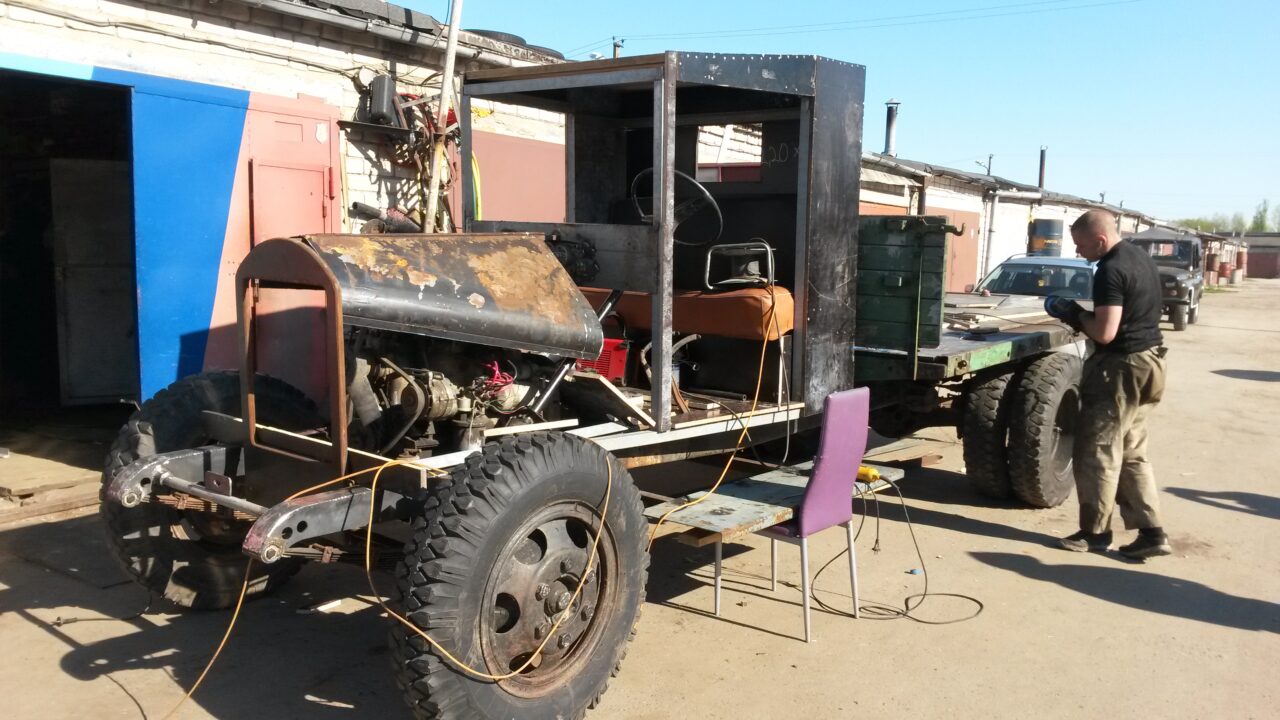

кабина состоит из каркаса обшитого фанерой
- Главная -
- Чертежи -
- Транспорт -
- Автомобили грузовые -
- ЗИС-5 на базе ГАЗ-53
ЗИС-5 на базе ГАЗ-53
0
0
325
0
0
100
Сообщить о проблеме
Автор
user-5223125
Дата
19.01.2025
Язык
Русский
Состав

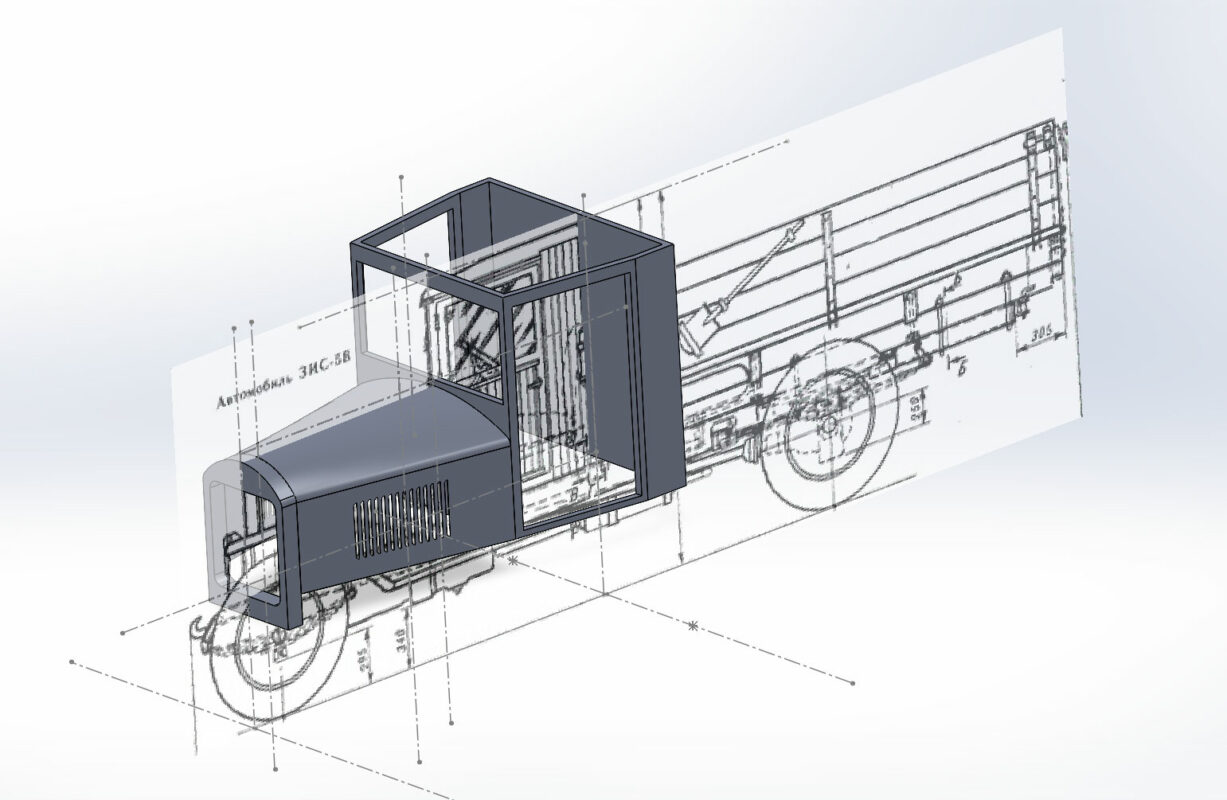

3д модель каркаса кабины и dxf файл детали для смещения переднего моста.
Софт
SolidWorks 2014
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
-
-
-
ЗИС 5 кабина..SLDPRT
-
-
Крылья.SLDPRT
-
Крылья 2.JPG
-
Переборка мотор отсек.JPG
-
зис5 газ53 2.JPG
-
кабина N2.SLDPRT
-
кабина N2.SLDPRT лобовое окно.JPG
-
капот 2.SLDPRT
-

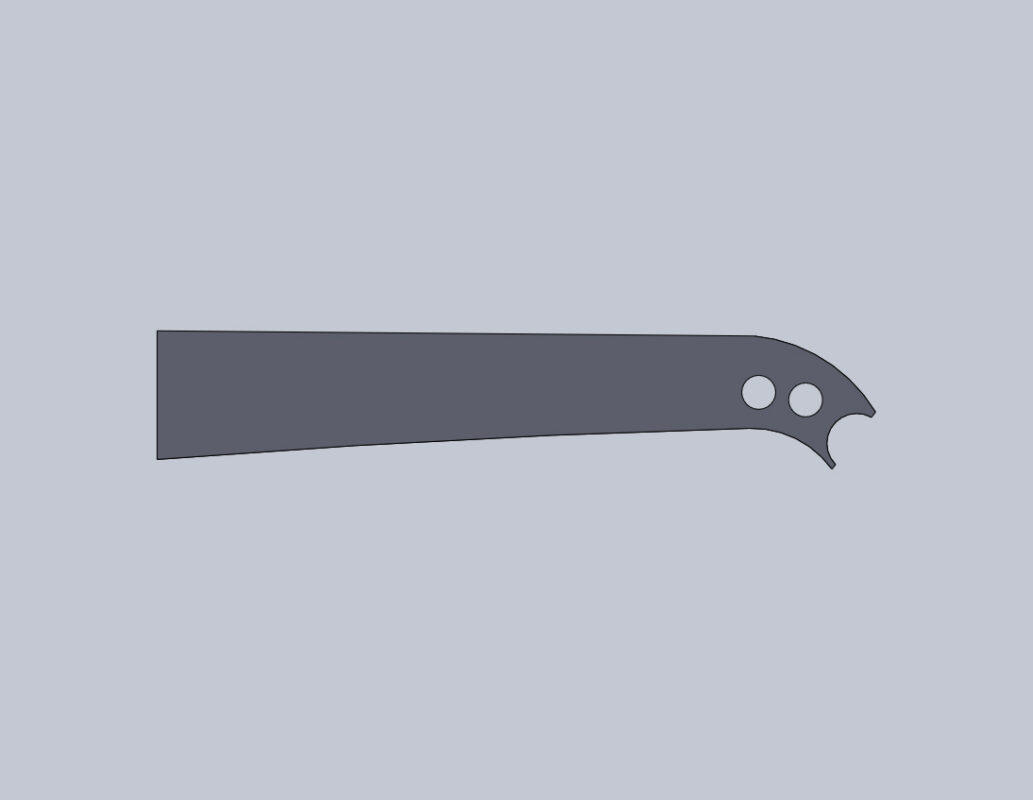

опоры передних рессор.DWG
-
опоры передних рессор.DXF
-
опоры передних рессор.JPG
-
опоры передних рессор.SLDPRT
-
основа кабины.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
