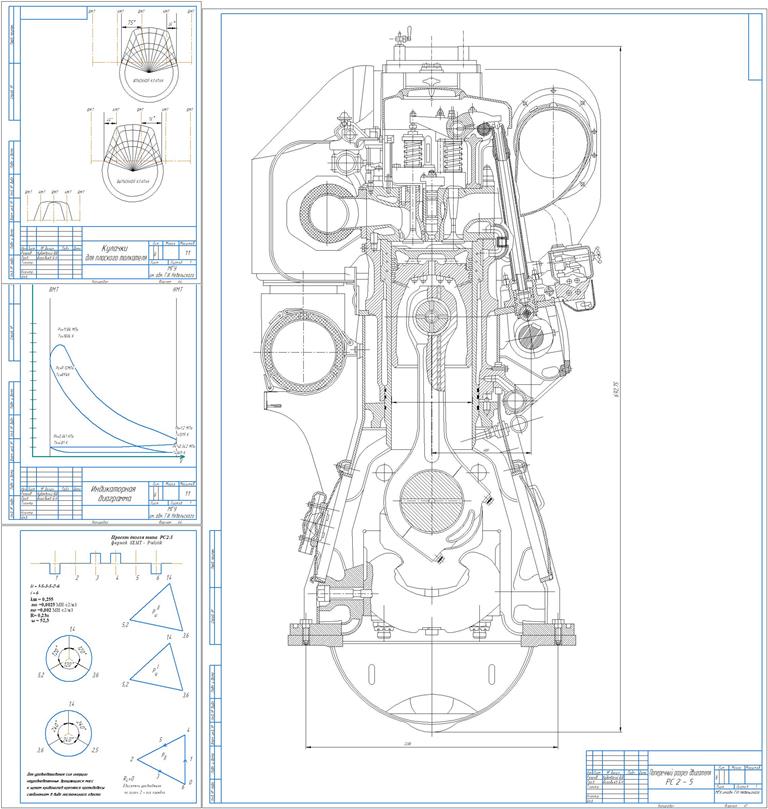

Проект дизеля типа РС2-5 фирмы SEMT – Pielstik

МГУ им. адм. Невельского
Кафедра Судовых ДВС
КУРСОВОЙ ПРОЕКТ По дисциплине «Судовые ДВС»
Тема: «Проект дизеля типа РС2-5 фирмы SEMT – Pielstik»
Владивосток 2022

φa Коэффициент продувки - 1,05
γr Коэффициент остаточных газов - 0,06
ξz Коэффициент использования теплоты в точке z - 0,75

ξb Коэффициент использования теплоты в точке b - 0,99

ψs Доля хода поршня, потерянного на продувку - 0

ζ Коэффициент полноты индикаторной диаграммы - 0,98

ζРт Коэффициент снижения давления газов перед турбиной (ζРт =Рт/Рг) - 0,98

ζРa Коэффициент снижения давления в начале сжатия (ζРа= Ра/Рк) - 0,95

nг Средний показатель политропы истечения газов из цилиндра - 1,3

kг Средний условный показатель адиабаты расширения выпускных газов - 1,35

Р0 Давление окружающей среды МПа 0,100
Р0 Давление газов за турбиной МПа 0,102
ηm Механический КПД дизеля - 0,9
Qн Низшая теплота сгорания топлива кДж/кг 42430
C Доля углерода, содержащегося в топливе - 0,87
H Доля водорода, содержащегося в топливе - 0,12
О Доля кислорода, содержащегося в топливе - 0,008
S Доля серы, содержащейся в топливе - 0,002
Tr Температура остаточных газов К 600,0
T0 Температура окружающей среды К 300
Tз.в Температура забортной воды К 305
Рk Давление наддувочного воздуха МПа 0,36
α Коэффициент избытка воздуха - 1,8
λ Степень повышения давления при сгорании - 1,3
ΔТа
Подогрев заряда от стенок цилиндра К 10

Степень сжатия - 11,0
Р1 Давление после компрессора низкого МПа 0,36
ηад.к давления - 0,75
ηm к Адиабатный КПД нагнетателя первой ступени -0,87

ηохл Механический КПД турбокомпрессора - 0,77
ΔРoxл низкого давления МПа - 0,01
ηад.т КПД воздухоохладителя первой ступени - 0,82

КИ Потеря давления в воздухоохладителе Адиабатный КПД турбины низкого давления
Коэффициент импульсности турбины - 1,08

Оглавление
Описание дизеля РС2-5 фирмы Пилстик 3
Анализ рабочего цикла 6
1. Расчет рабочего цикла 8
Процесс наполнения 8
Процесс сжатия 8
Процесс сгорания 9
Процесс расширения 11
Индикаторные показатели 12
Расчёт агрегатов наддува 13
Эффективные показатели 14
2 Расчёт механизма газораспределения 15
3 Расчёт тепловой напряжённости цилиндра. 23
4 Расчёт динамики дизеля 27
5 Расчёт прочности деталей двигателя 36

Расчёт прочности коленчатого вала 36
Расчёт прочности втулки цилиндра 41
Расчёт прочности поршня 46
Расчёт прочности шатунного болта 49
Расчёт прочности поршневого кольца 56
Список использованных источников 58
