Буксир-толкач проекта 1741А

3881

Чертежи буксира толкача 1741А

Длина габаритная с металическим привальным брусом 32.6 м
Длина габаритная с кормовым резиновым кранцем 32,96 м
Длина по КВЛ 31 м
Длина наибольшая 32.2м
Ширина габаритная с металлическим привальным брусом 8,2 м
Ширина габаритная с кормовым резиновым кранцем 8,53 м
Ширина на мидель-шпаноуте 8,0 м
Высота борта 2,7 м
Осадка 1,3 м

Буксир буксир-толкач проект 1741А торетический чертеж

Автор

pantus

Дата

01.11.2018

Язык

Русский

Состав

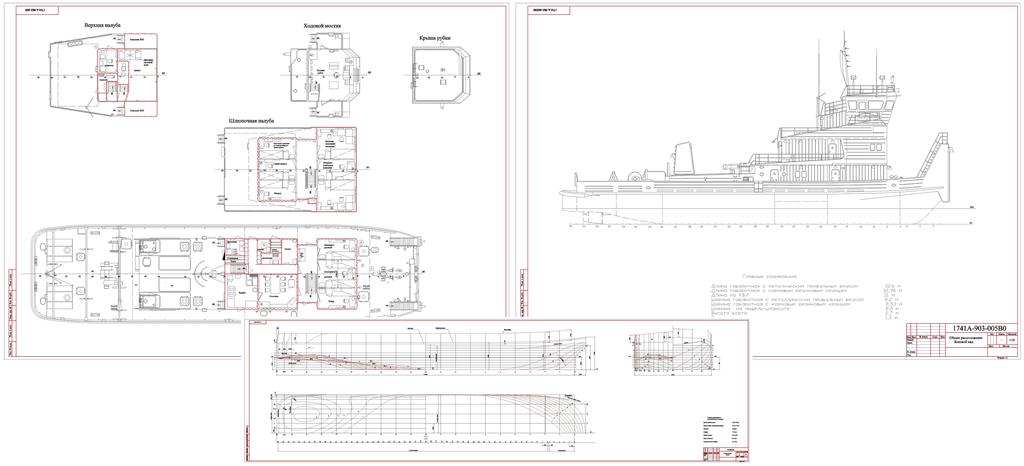

Общий вид. Общее расположение. Планы палуб. Теоретический чертеж.

Софт

AutoCAD 2000 Как открыть?

Содержимое архива

1741А-903-005В0 Боковой вид.dwg
1741-901-002 Теоретический чертеж.dwg
1741-903-009 Планы палуб.dwg
