Цилиндрическая вставка судна нефтерудовоза пр.1570

Цилиндрическая вставка судна нефтерудовоза пр.1570

250

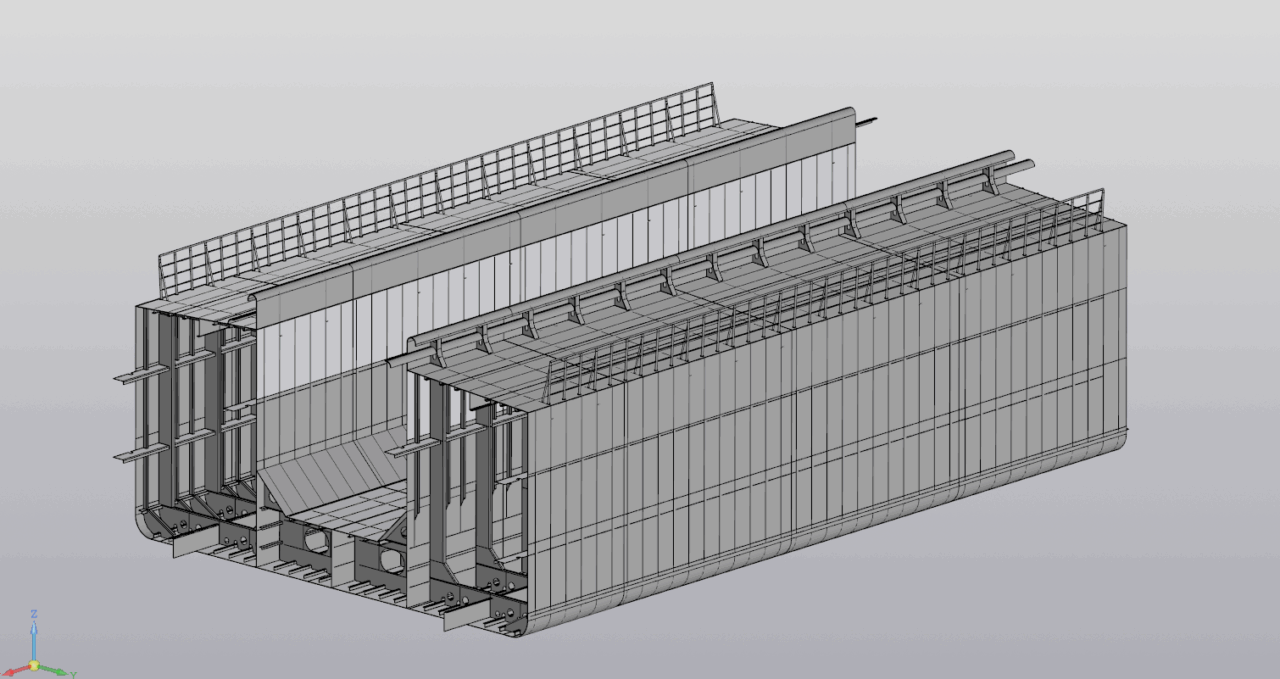

3д модель цилиндрической вставки судна нефтерудовоза проекта 1570 Регистра СССР. Полностью повторяет конструкцию корпуса судна в средней части. Проект был выполнен в рамках модернизации судна путём удлинения на 24м.
Блок цилиндрической вставки(ЭГМИ), секции палубы(ЭМСЕ), секции борта(ЭМСЕ), секции второго дна(ЭМСЕ), секции днища(ЭМСЕ), секции переборок(ЭМСЕ), узлы стрингеров(ЭМСЕ), узлы шпангоутов(ЭМСЕ), узлы вертикального киля(ЭМСЕ), детали набора(ЭМД).

3D Модели Корпус судно судно смешаного плавания

Автор

Василий Башарин

Дата

27.09.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Узлы
- Фундамент под кнехт
  - бракета _ 12х200х476.m3d
  - Лист _ 12х170х1200.m3d
  - Лист _ 12х200х1200.m3d
  - Лист _ 12х450х1180.m3d
  - Фундамент под кнехт.a3d
- Леерное ограждение
  - Контрфорс D32x3.m3d
  - Контрфорс в сборе.a3d
  - Леер d23.m3d
  - Леер окон. поручень.m3d
  - Леерное ограждение в сборе.a3d
  - Планка D50x8.m3d
  - Планка D90x8.m3d
  - Планширь D48х4.m3d
  - Рамная стойка в сборе.a3d
  - Стойка в сборе.a3d
  - Стойка вертикальная D48x1100.m3d
- Комингс
  - 20x1140x6000.m3d
  - S20 рж.m3d
  - бракета.m3d
  - Комингс гр. трюма баз. целиком.a3d
  - Комингс грузового трюма баз..a3d
  - Полоса _ 20х150.m3d
  - прод. РЖ комингса _ 20х200х1630.m3d
Б4
- Б4.a3d
- Детали
  - Кница 8х100х150.m3d
  - Кница 8х400х400(2).m3d
  - Кница 8х400х400.m3d
  - Кница 8х410х400.m3d
  - Кница 8х600х600 фл90.m3d
- 43-21
  - 43-21(Палуба ПБ).a3d
  - Детали
    - L 125х80х12.m3d
    - Бимс 8x350 фл.90.m3d
    - Карлингс 10х500 фл90.m3d
    - Кница _ 8х140х200.m3d
    - Лист палубного настила 16х1380х3450.m3d
    - Палубный стрингер 16х1288х3450.m3d
- 42-22(2 борт)
  - 42-22(2 борт).a3d
  - Детали
    - L100x63x10.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Кница 8х100х150.m3d
    - Кница S8.m3d
    - Лист прод переборки 10х1580х3450.m3d
    - Лист прод переборки 10х1780х3450.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 42-21(Днище ПБ)
  - Секция 41-21.a3d
  - Детали
    - L 100x63x10.m3d
    - L 125х80х12.m3d
    - Днищевой стрингер 10х500 фл90.m3d
    - Кница 8х500х500.m3d
    - Кница 8х92х150.m3d
    - Кница S8 хол шп.m3d
    - Лист 10x1550x3450.m3d
    - Лист 10x1580x3450.m3d
    - Скуловой лист 14х1283х3450.m3d
    - Флор в р-не 2х бортов.m3d
- 41-21(ПБ)
  - Секция 42-21.a3d
  - Детали
    - 14х1580х3450.m3d
    - L100x63x10 Хол. шп..m3d
    - Бортовой лист 10х1750х3450.m3d
    - Бортовой лист 10х1780х3450.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Кница 8х100х150.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 41-01
  - 41-01.a3d
  - Узлы
    - Верт. киль в сборе.a3d
    - Днищевой междудонный лист.a3d
    - Настил трюма.a3d
    - Флор в сборе.a3d
  - Детали
    - L 90x56x8.m3d
    - L125х80х12.m3d
    - Вертикальный киль 10х1480х3450.m3d
    - Горизонтальный киль 12х1580х3450.m3d
    - Кница S7x960.m3d
    - Лист 10х1780х3450.m3d
    - Лист 10х932х3450.m3d
    - Лист 12х1400х3450(наст. груз .трюма косой).m3d
    - Лист 12х1400х3450.m3d
    - Лист 12х1500х3450.m3d
    - Лист 12х1580х3450.m3d
    - Лист прод переборки 10х1750х3450.m3d
    - Полоса 12х90х860.m3d
    - РЖ флора L63х40х5 l=620.m3d
    - РЖ флора L63х40х5.m3d
    - Флор ЦТ S8.m3d
Б3
- Б3.a3d
- Детали
  - Кница 8х100х150.m3d
  - Кница 8х400х400(2).m3d
  - Кница 8х400х400.m3d
  - Кница 8х410х400.m3d
  - Кница 8х600х600 фл90.m3d
- 33-21
  - 33-21(Палуба ПБ).a3d
  - Детали
    - L 125х80х12.m3d
    - Бимс 8x350 фл.90.m3d
    - Карлингс 10х500 фл90.m3d
    - Кница _ 8х140х200.m3d
    - Лист палубного настила 16х1380х6000.m3d
    - Палубный стрингер 16х1288х6000.m3d
- 32-22(2 борт)
  - 32-22(2 борт).a3d
  - Детали
    - L100x63x10.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Кница 8х100х150.m3d
    - Кница S8.m3d
    - Лист прод переборки 10х1580х6000.m3d
    - Лист прод переборки 10х1750х6000.m3d
    - Лист прод переборки 10х1780х6000.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 32-21(Днище ПБ)
  - Секция 31-21.a3d
  - Детали
    - Kbcn 10x1550x6000.m3d
    - Kbcn 10x1580x6000.m3d
    - L 100x63x10 длина 6000.m3d
    - L 125х80х12.m3d
    - Днищевой стрингер 10х500 фл90.m3d
    - Кница 8х500х500.m3d
    - Кница 8х92х150.m3d
    - Кница S8 хол шп.m3d
    - Скуловой лист 14х1283х6000.m3d
    - Флор в р-не 2х бортов.m3d
- 31-21(ПБ)
  - Секция 32-21.a3d
  - Детали
    - 14х1580х6000.m3d
    - L100x63x10 Хол. шп..m3d
    - Бортовой лист 10х1750х6000.m3d
    - Бортовой лист 10х1780х6000.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 31-01
  - 31-01.a3d
  - Узлы
    - Верт. киль в сборе.a3d
    - Днищевой междудонный лист.a3d
    - Настил трюма.a3d
    - Флор в сборе.a3d
  - Детали
    - L 90x56x8.m3d
    - L125х80х12.m3d
    - Вертикальный киль 10х1480х6000.m3d
    - ГОризонтальный киль 12х1580х6000.m3d
    - Кница S7x960.m3d
    - Лист 10х1780х6000.m3d
    - Лист 10х932х6000.m3d
    - Лист 12х1400х6000 (наст. груз .трюма косой).m3d
    - Лист 12х1400х6000.m3d
    - Лист 12х1500х6000.m3d
    - Лист 12х1580х6000.m3d
    - Лист прод переборки 10х1750х6000.m3d
    - Полоса 12х90х860.m3d
    - РЖ флора L63х40х5 l=620.m3d
    - РЖ флора L63х40х5.m3d
    - Флор ЦТ S8.m3d
- 12-2-115
  - 12-2-115.a3d
  - Детали
    - L 100x63x10.m3d
    - L 125х80х12.m3d
    - Полотнище S8.m3d
    - Шельф 8х400 фл.90.m3d
Б2
- Б2.a3d
- Детали
  - Кница 8х100х150.m3d
  - Кница 8х400х400(2).m3d
  - Кница 8х400х400.m3d
  - Кница 8х410х400.m3d
  - Кница 8х600х600 фл90.m3d
- 23-21
  - 23-21(Палуба ПБ).a3d
  - Детали
    - L 125х80х12.m3d
    - Бимс 8x350 фл.90.m3d
    - Карлингс 10х500 фл90.m3d
    - Кница _ 8х140х200.m3d
    - Лист палубного настила 16х1380х6000.m3d
    - Палубный стрингер 16х1288х6000.m3d
- 22-22(2 борт)
  - 22-22(2 борт).a3d
  - Детали
    - L100x63x10.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Кница 8х100х150.m3d
    - Кница S8.m3d
    - Кница _ 8х200х230.m3d
    - Лист прод переборки 10х1580х6000.m3d
    - Лист прод переборки 10х1750х6000.m3d
    - Лист прод переборки 10х1780х6000.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 22-21(Днище ПБ)
  - Секция 21-21.a3d
  - Детали
    - Kbcn 10x1550x6000.m3d
    - Kbcn 10x1580x6000.m3d
    - L 100x63x10 длина 6000.m3d
    - L 125х80х12.m3d
    - Днищевой стрингер 10х500 фл90.m3d
    - Кница 8х500х500.m3d
    - Кница 8х92х150.m3d
    - Кница S8 хол шп.m3d
    - Скуловой лист 14х1283х6000.m3d
    - Флор в р-не 2х бортов.m3d
- 21-21(ПБ)
  - Секция 22-21.a3d
  - Детали
    - 14х1580х6000.m3d
    - L100x63x10 Хол. шп..m3d
    - Бортовой лист 10х1750х6000.m3d
    - Бортовой лист 10х1780х6000.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 21-01
  - 21-01.a3d
  - Узлы
    - Верт. киль в сборе.a3d
    - Днищевой междудонный лист.a3d
    - Настил трюма.a3d
    - Флор в сборе.a3d
  - Детали
    - L 90x56x8.m3d
    - L125х80х12.m3d
    - Вертикальный киль 10х1480х6000.m3d
    - ГОризонтальный киль 12х1580х6000.m3d
    - Кница S7x960.m3d
    - Лист 10х1780х6000.m3d
    - Лист 10х932х6000.m3d
    - Лист 12х1400х6000 (наст. груз .трюма косой).m3d
    - Лист 12х1400х6000.m3d
    - Лист 12х1500х6000.m3d
    - Лист 12х1580х6000.m3d
    - Лист прод переборки 10х1750х6000.m3d
    - Полоса 12х90х860.m3d
    - РЖ флора L63х40х5 l=620.m3d
    - РЖ флора L63х40х5.m3d
    - Флор ЦТ S8.m3d
- 12-2-127
  - 12-2-127.a3d
  - Детали
    - L 100x63x10.m3d
    - L 125х80х12.m3d
    - Заделка _ L100.m3d
    - Полотнище S8.m3d
    - Шельф 8х400 фл.90.m3d
Б1
- Блок Б1.a3d
- Детали
  - Кница 8х100х150.m3d
  - Кница 8х400х400(2).m3d
  - Кница 8х400х400.m3d
  - Кница 8х410х400.m3d
  - Кница 8х600х600 фл90.m3d
- 13-21(палуба ПБ)
  - 13-21(Палуба ПБ).a3d
  - Детали
    - L 125х80х12.m3d
    - Бимс 8x350 фл.90.m3d
    - Карлингс 10х500 фл90.m3d
    - Кница _ 8х140х200.m3d
    - Лист палубного настила 16х1380х6000.m3d
    - Палубный стрингер 16х1288х6000.m3d
- 12-22(2 борт)
  - 12-22(2 борт).a3d
  - Детали
    - L100x63x10.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Кница S8.m3d
    - Кница _ 8х200х230.m3d
    - Лист прод переборки 10х1580х6000.m3d
    - Лист прод переборки 10х1750х6000.m3d
    - Лист прод переборки 10х1780х6000.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 12-21(Днище ПБ)
  - Секция 11-21.a3d
  - Детали
    - Kbcn 10x1550x6000.m3d
    - Kbcn 10x1580x6000.m3d
    - L 100x63x10 длина 6000.m3d
    - L 125х80х12.m3d
    - Днищевой стрингер 10х500 фл90.m3d
    - Кница 8х500х500.m3d
    - Кница 8х92х150.m3d
    - Кница S8 хол шп.m3d
    - Скуловой лист 14х1283х6000.m3d
    - Флор в р-не 2х бортов.m3d
- 12-2-142
  - 12-2-142.a3d
  - Детали
    - L 100x63x10.m3d
    - L 125х80х12.m3d
    - Полотнище S8.m3d
    - Шельф 8х400 фл.90.m3d
- 11-21(ПБ)
  - Секция 12-21.a3d
  - Детали
    - 14х1580х6000.m3d
    - L100x63x10 Хол. шп..m3d
    - Бортовой лист 10х1750х6000.m3d
    - Бортовой лист 10х1780х6000.m3d
    - Бортовой стрингер 8x350 фл.90.m3d
    - Кница 8х92х150.m3d
    - Рамный шп. 8x450 фл.90.m3d
- 11-01(Днище цнт)
  - 11-01.a3d
  - Узлы
    - Верт. киль в сборе.a3d
    - Днищевой междудонный лист.a3d
    - Настил трюма.a3d
    - Флор в сборе.a3d
  - Детали
    - L 125х80х12.m3d
    - L 90x56x8.m3d
    - Вертикальный киль 10х1480х6000.m3d
    - ГОризонтальный киль 12х1580х6000.m3d
    - Кница S7x960.m3d
    - Лист 10х1780х6000.m3d
    - Лист 10х932х6000.m3d
    - Лист 12х1370х6000.m3d
    - Лист 12х1400х6000.m3d
    - Лист 12х1500х6000.m3d
    - Лист 12х1580х6000.m3d
    - Лист прод переборки 10х1750х6000.m3d
    - Полоса 12х90х860.m3d
    - РЖ флора L63х40х5 l=620.m3d
    - РЖ флора L63х40х5.m3d
    - Флор ЦТ S8.m3d
Цилиндрическая вставка _ 01.a3d
Цилиндрическая вставка _ 01.stp
