Контейнерная пропульсивная установка

Московский Автомобильно-дорожный институт (МАДИ)
Кафедра тягачей и амфибийных машин
Курсовой проект по дисциплине "Проектирование амфибийных гусеничных и колесных машин"
На тему "Контейнерная пропульсивная установка - откидная поворотная колонка с электроприводом и гребным винтом фиксированного шага в направляющей насадке"
Москва 2018

Исходные данные: электродвигатель мощностью 50 кВт
В данной работе разрабатывалась пропульсивная установка на понтон парка ПМП. Приведен выбор по аналогам.

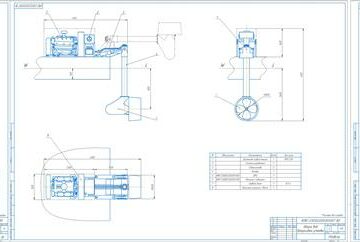

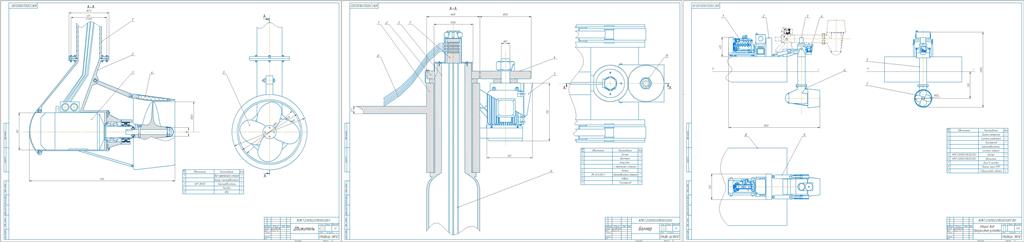

Графическая часть содержит: Общий вид (ВО), вид гандолы с электродвигателем (2 лист), откидная, поворотная колонка (3 лист).

Оглавление
1. Введение и таблица аналогов………………………………………………………………………………………………...……….3
2. Подбор дизель генератора и электродвигателя……………………………………………………………..……4
3. Расчет гребного винта в направляющей насадке…………………………………………………………….....6
4. Расчет прочности гребного винта на прочность………………………………………………………….……9
5. Расчет шлицевого соединения и ступицы……………………………………………………………………………...11
6. Расчет механизма поворота ДРК………………………………………………………………………………………………..12
7. Расчет цилиндрической передачи……………………………………………………………………………………………….15
8. Подбор механизма подъема (опускания)……………………..…………………………………………………………….18
9. Вывод…………………………………………………………………………………………………………………………………………………………19
10. Список литературы…………………………………………………………………………………………………………………………....20
11. Приложение……………………………………………………………………………………………………………………………………………..21

Состав: Пропульсивная установка (ВО), спецификация, пояснительная записка (ПЗ), движитель, баллер Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Контейнерная пропульсивная установка

Архив\2 лист.cdw
Архив\3 лист.cdw
Архив\ведомость.spw
Архив\ВО.cdw
Архив\ПЗ.docx
