Московский Автомобильно-дорожный институт (МАДИ)
Кафедра тягачей и амфибийных машин
Курсовой проект по дисциплине "Проектирование амфибийных гусеничных и колесных машин"
На тему "Контейнерная пропульсивная установка - откидная поворотная колонка с гидроприводом и гребным винтом фиксированного шага в направляющей насадке"
Москва 2019
Исходные данные: В данном курсовом проекте требуется разработать контейнерную пропульсивную установку с гидроприводом мощностью 50 кВт и гребным винтом фиксированного шага в направляющей насадке. В качестве прототипа была указана конструкция колонки Thrustmaster Deck-Mounted Packed Units с дополнениями, в частности конструкции гондолы для размещения в ней гидромотора. Приведен выбор по аналогам.

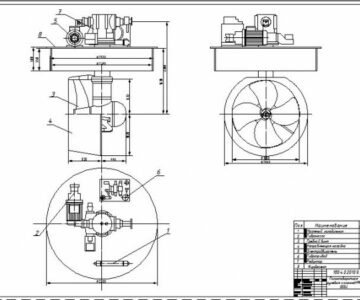

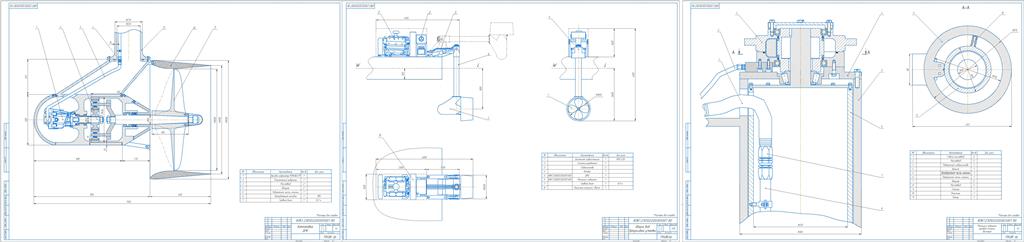

Графическая часть содержит: Общий вид (ВО), Компановка ДРК (2 лист), Механизм поворота рулевой колонки(3 лист).
Содержание
1. Введение
2. Подбор дизель-гидростанции и гидромотора
3. Расчет гребного винта и направляющей насадки
4. Расчет лопасти гребного винта
5. Определение геометрических параметров планетарного редуктора
5.1. Определение прочности элементов редуктора
5.2. Определение диаметра вала планетарного редуктора
6. Расчет механизма поворота ДРК
7. Подбор механизма подъема (опускания)
8.Вывод
9. Список литературы
10. Приложение
