Проверочный расчет судового двс марки 6ДКРН 50/191

Керченский Государаственный Морской Технологический Университет
Кафедра СЭУ
Курсовой проект по дисциплине "Судовые двигатели внутреннего сгорания"
На тему: "Проверочный расчет судового ДВС"
Керчь, 2016

В данном проекте производится тепловой и динамический расчет судового дизеля 6ДКРН 50/191
Выполнен расчет процесса наполнения, сжатия, сгорания, расширения. Определены индикаторные и эффективные показатели двигателя, а так же произведен ориентировочный расчет на прочность основных деталей ДВС.

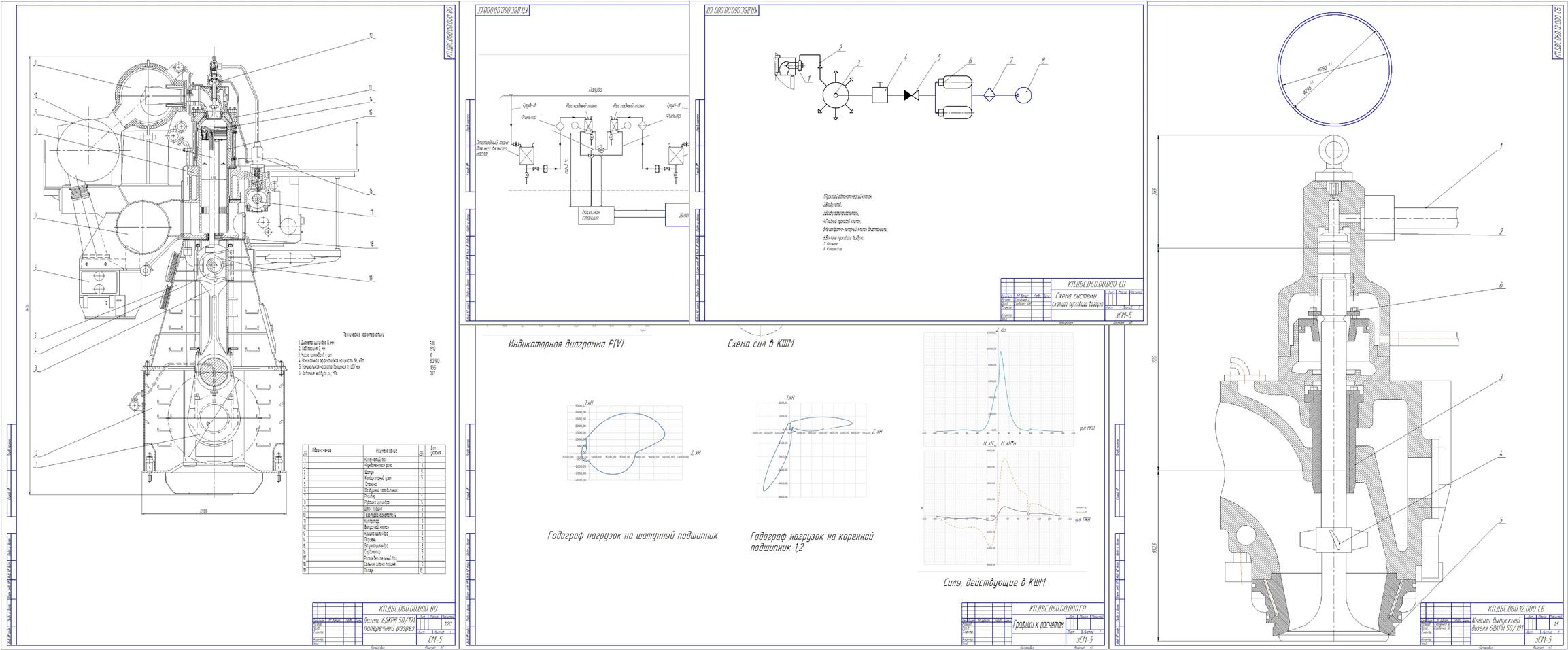

Курсовой проект содержит 45 листов пояснительной записки, спецификацию к двигателю, 5 листов графической части формата (3хА1;2хА2), а именно: поперечный разрез дизеля (ВО), сборочный чертеж выпускного клапана (СБ), графики к расчетам двигателя (а1), схема системы сжатого воздуха (А2), схема системы смазки (А2).
Исходные данные для курсового проектирования:
Мощность двигателя,Ne (кВт) =8290
Частота вращения двигателя,n (об/мин)=135
Давление наддува,pk (МПа)=0.32

Состав: пз (а4), поперечный разрез дизеля (ВО), сборочный чертеж выпускного клапана (СБ), графики к расчетам двигателя (а1), схема системы сжатого воздуха (А2), схема системы смазки (А2) Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Проверочный расчет судового двс марки 6ДКРН 50/191

ДВС
ДВС
ДВС\kp_pz.docx
ДВС\Specif_1.xls
ДВС\~$рафики.cd~
ДВС\графики.cdw
ДВС\графики.cdw.bak
ДВС\клапан дизеля.cdw
ДВС\Система масла.cdw
ДВС\Система сжатого воздуха.cdw
ДВС
