Расчет рабочего процесса и разработка конструкции судового ДВС (6ЧНСП 50/72)

Волжский Государственный Университет Водного Транспорта
Кафедра эксплуатации судовых энергетических установок
Курсовой проект по дисциплине
"Судовые двигатели внутреннего сгорания "
На тему:
"Расчет рабочего процесса и разработка конструкции судового ДВС"
Нижний Новгород 2022 г.

В процессе выполнения курсового проектирования по предмету «Судовые двигатели внутреннего сгорания» на тему «Расчет рабочего процесса и разработка конструкции судового ДВС» мною был выполнен тепловой расчет ДВС по параметрам, каких он должен достигать, а именно:
• эффективная мощность 5000 кВт
• частота вращения коленчатого вала 425 об/мин
• отношение хода поршня к диаметру цилиндра 1,45

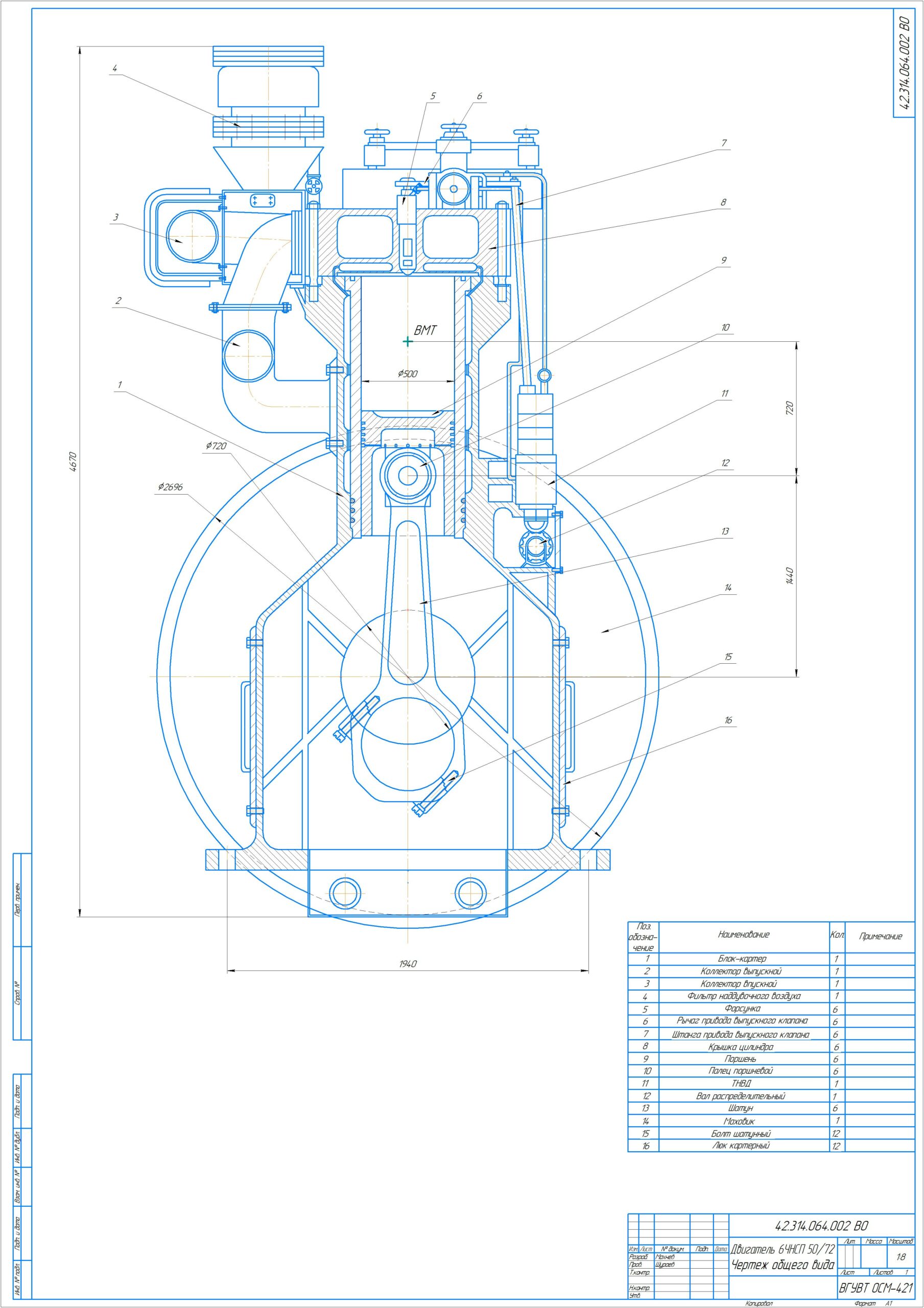

Результатом последующего исследования процессов, происходящих в цилиндре, стало определение размеров цилиндра и хода поршня. Это привело к выбору марки двигателя согласно ГОСТ 4363-48 6ЧНСП 50/72. Впоследствии был выполнен расчет и построение индикаторной диаграммы, динамический расчет двигателя и получены массогабаритные характеристики маховика. По двигателю-прототипу Г-70 был построен чертеж разрабатываемого двигателя, а также система двигателя и узел для конструктивной разработки, согласно варианту.

Содержание

1. Тепловой расчет ДВС 3
1.1 Исходные данные 3
1.2 Расчет процесса наполнения 3
1.3 Расчёт процесс сжатия 4
1.4 Расчет процесса сгорания 4
1.5 Расчет процесса расширения 6
1.6 Определение размеров цилиндра 7
1.7 Марка дизеля и его технические характеристики 8
1.8 Построение индикаторной диаграммы 9
1.9 Динамический расчёт двигателя 14
2. Система двигателя для разработки 18
3. Вывод 19
4. Список использованной литературы 20
